电力电缆绝缘局部放电测量方法

当缆绝缘内部发生局部放电时，在放电点将发生许多物理现象，如电的现象有电脉冲及其反射、电磁波、介质损耗增大等，非电的现象有声、红外、光、热、化学变化等，因此在检测方法上大致也分为电测量法和非电测量法两大类。

电测量法

电测量法也叫脉冲电流法，它是一种定量的测量方法，主要测定的物理量为：

(1)电力电缆在一定电压下的局部放电量，用微库(pC)来表示；

(2)电力电缆局部放电的起始电压和熄灭电压。

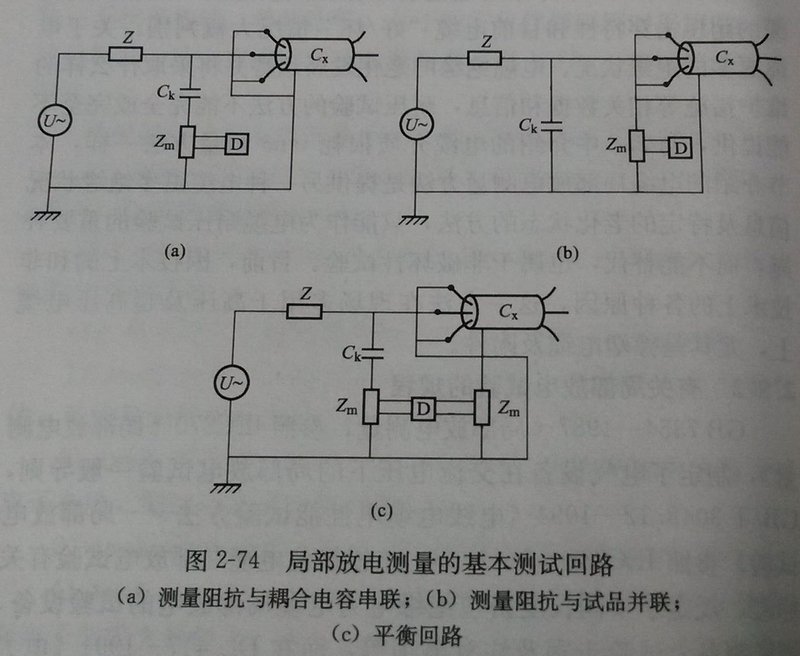

局部放电测量的基本测试回路有三种，如图2—74所示。

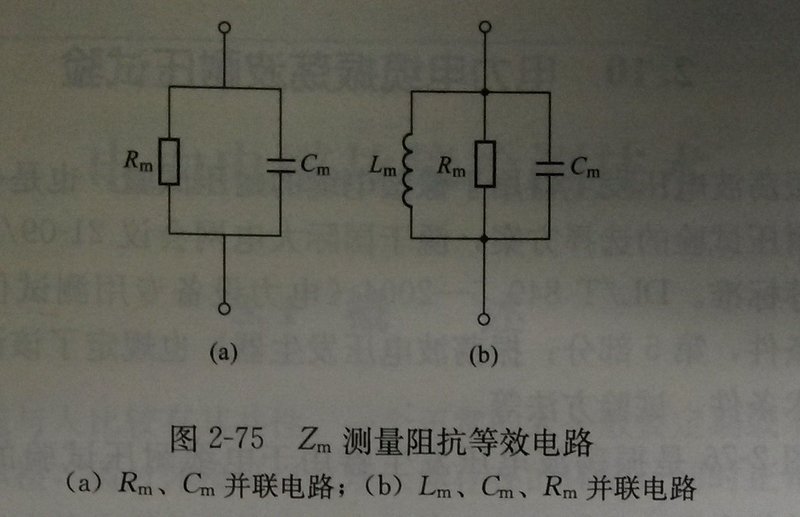

图中，U~为交流试验电源，Z为电源滤波器，其作用是阻止高压电源方面来的干扰和高压电源的放电脉冲波进入测试回路，Ck为耦合电容，Cx为电缆等效电容，Ck/Cx越大，测量灵敏度越高，一般与Ck=1000~1500pF，Zm为测量阻抗，是连接被试电缆与仪器的关键部件，起作用是保证高频脉冲信号的灵敏度，并对试验电压进行滤除，通常有R、RC、RLC三种形式，Zm测量阻抗等效电路见图2-75.

图2-74中D为局部测量仪器，应用广泛的是示波器，但随着计算机技术的发展，出现许多数字化多功能专用局部测量具有对放电量、放电次数、放电能量的测试外，还具有给

电量和相位、放电量和放电次数等各种谱图，报告打印、放电电源定位、系统自检等功能。

上所述的局放测量方法在现场应用时，由于受到各种干扰以及检查仪器检测灵敏度等因素的影响，效果不是很理想。

目前应用较多的一种方式是，在高压和超高压电缆上定向检测电缆的接头或重要部位的局放量。通过在已知电缆接头处或重要部位事先安装好专用传感器，然后通过专用局放测量仪在装有专用传感器的电缆部位上测量电缆的局放量，可测量强度约1pC的局放量。测量可在电缆运行状态下或停电状态加外施电压下随时进行。

专用传感器有电感式和电容式两种形式。电感式传感器的优意是可以补装在已敷设好的电缆上，电容式传感器可以全部集成在电缆附件上，费用较低。

非电测量法

对于电力电缆非电测量法常用方法是声测法。该法是一种定性的测量方法，通常采用声磁同步的原理，可以有效地确定局部放电的位置。这种方法比较适合电缆现场，特别是电缆特定位置如接头处的局放测试，其测量原理可参考电缆故障点声测法。
