变压器绕组直流电阻测试的三种方法详解

计算机辅助测量（数字式直流电阻测量仪）用于直流电阻测量，尤其是测量带有电感的线圈电阻，整个测试过程由单片机控制，自动完成自检、过渡过程判断、数据采集及分析，它与传统的电桥测试方法比较，具有操作简便、测试速度快、消除人为测量误差等优点。触机辅助测量原理如图4所示，回路电流与时间变化关系曲线如图5所示。

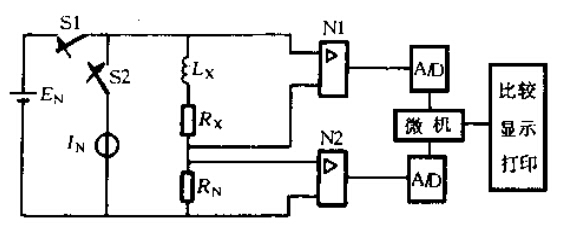

图4：微机辅助测量原理图
EN—直流电压源；IN—恒流源；LX—电感；
RX—标准电阻N1、N2—放大器；A/D—模数转换器

如图4中，台上S1，稳压电源E_N向被测试绕组充电，充电过程如图5中曲线i₁所示。

图5：回路电流与时间变化关系曲线
it—电压为EN时的充电曲线；i2—电压为En/10时的充电曲线；
i3—全压恒流充电曲线；△t1—稳压时间；△t2—恒流时间；
△I—充电到6r时的电流误差

当电流达到恒流源电流值I_N时．S₂合上，S₁断开，回路转入稳流状态，见图5i3曲线所示，回路电流由恒流电源I_N强制供给。当测试回路过渡过程结束后，变压器绕组和回路串联的标准电阻都通过同一电流IN，在变压器绕组两端产生的电压降Ux= RxIN；

在标准电阻两端产生的压降为U_N= I_NR_N，则绕组电阻

Rx为R_x= U_X/U_NR_N      (式 10)

通过高精度放大器和A/D转换器测出绕组和标准电阻两端电压，即可换算得到绕组的电阻值RX。

使用的数字式直流电阻测量仪必须满足以下技术要求，才能得到真实可靠的测量值：

(1)恒流源的纹波系数要小于0.1%（电阻负载下测量）；

(2)测量数据要在回路达到稳态时候读取，测量电阻值应在5min内测值变化不大于5‰；

(3)测量软件要求为近期数据均方根处理，不能用全事件平均处理。
