变压器综合测试是变压器出厂验收、电网交接试验、年度预防性试验的核心工序，测试流程规范与否，直接决定检测数据的真实性、准确性，也关系设备投运后的长期安全稳定。很多现场试验出现数据偏差、试验返工、验收不通过，大多源于操作流程不标准、工序遗漏、接线不规范。
三新电力深耕电力试验设备研发与现场技术服务多年，依托自研SXBZ系列变压器综合测试台的实操经验，整理出一套
标准化、全流程、可直接落地的现场实操指南，覆盖试验前准备、接线操作、分项测试、收尾归档、故障排查全环节，适合试验班组全员收藏学习，规范现场作业。

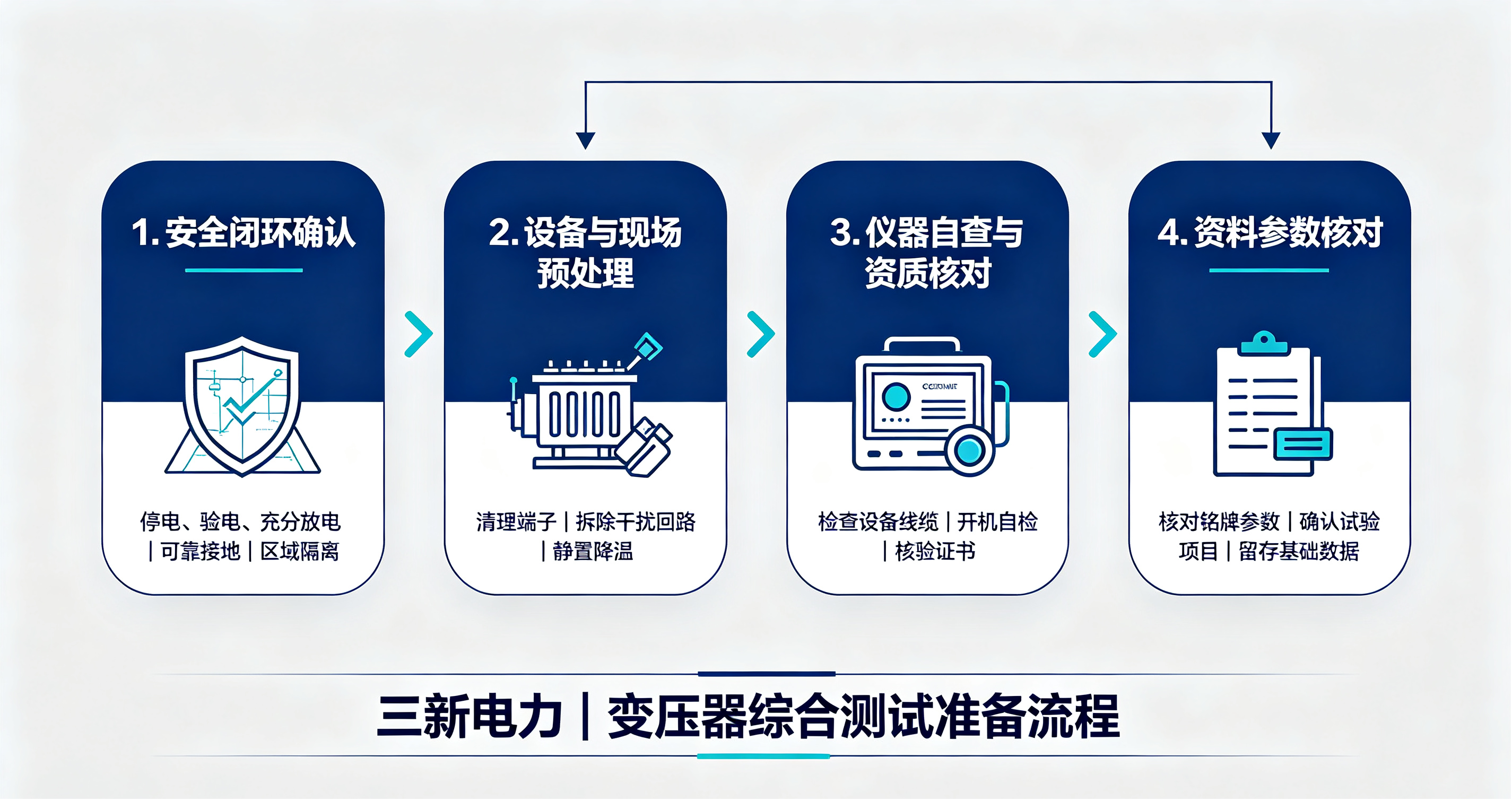

一、试验前期准备：夯实基础，规避前置风险
正式开机测试前，必须完成安全、设备、资料、现场全方位准备，这是保障试验顺利开展的前提，也是杜绝安全事故、数据误差的关键。
1. 安全闭环确认
严格执行停电、验电、放电、接地标准化流程。断开变压器高低压侧所有断路器、隔离开关，拆除外接电缆、母线、避雷器及二次附属回路；使用专用放电棒对高低压绕组、套管、中性点多次充分放电，彻底释放残余电荷。同时将
三新电力变压器综合测试台、变压器外壳、金属支架可靠接地，试验区域设置围栏与警示标识，安排专人全程监护。
2. 设备与现场预处理
清理变压器高低压套管端子，打磨去除氧化层、油漆、油污，保证测试线接触紧密；拆除中性点临时接地线、并联电容、二次仪表回路等干扰部件，杜绝旁路分流影响测试数据。刚停运的高温变压器需静置降温，待油温、绕组温度稳定后再试验，规避温度带来的阻值偏差。
3. 仪器自查与资质核对
检查综合测试台机身、线缆、显示屏、按键完好无异常，开机等待设备自动自检，确认无故障报错。同时核对设备检定证书，确保仪器在校验有效期内，满足国网、南网工程验收及资料归档合规要求。
4. 资料参数核对
精准记录变压器铭牌参数：额定容量、高低压额定电压、接线组别、分接开关档位、冷却方式，根据出厂试验、交接试验、预试不同场景，确定试验项目与执行标准，提前设定设备保护阈值、试验时长等核心参数。
二、现场标准化接线：精准布线，杜绝人为误差
接线是变压器综合测试的核心关键，错接、虚接、相序错乱会直接导致数据失效、设备报错甚至损坏被试品，全程遵循“先接被试品、后接仪器；先拆仪器、后拆被试品”的操作原则。
1. 通用接线规范
区分电流功率线与电压采样线，严格采用四线法测量，双线分离、独立布线，杜绝共用线缆产生引线电阻误差；所有接线端子紧固压实，轻拽线缆确认无松动、虚接；高低压测试线严禁混用，线缆远离金属构件、接地体，减少电磁干扰。
2. 分项目接线要点
直流电阻测试：按A、B、C三相对应接线，确保每相电流线、电压线精准匹配，有载调压变压器需预留逐档测试接线余量。
变比组别测试：高压A/B/C、低压a/b/c严格对应接入，相序绝对不能接反，带中性点设备规范接入零线，无中性点绕组保持悬空。
空负载试验：低压侧加压、高压侧开路，负载试验需将单侧三相可靠短接，短接线采用大截面铜导体，保证导通性能。
工频耐压测试：高压侧三相短接加压，低压侧三相及中性点整体短接接地，高压引线悬空固定，保证安全绝缘距离。
3. 双人复核机制
接线完成后，必须由两人交叉核对相序、接线位置、接地状态、短接回路，确认无误后方可进入测试环节，杜绝单人操作疏漏。
三、分项实操流程：逐项检测，标准作业
依托
三新电力SXBZ变压器综合测试台一体化智能测试功能，可依次完成直流电阻、变比组别、空载损耗、负载损耗、工频耐压等全项目检测，自动化程度高、操作简便、数据精准。
（三新电力SXBZ系列变压器综合测试台软件操作界面）
1. 直流电阻测试
仪器界面选择“直流电阻测试”模式，录入变压器容量、电压等级、接线方式等参数，启动一键测试。设备自动输出恒定电流，快速稳定读数，无需人工反复调压。测试完成后，设备自动声光提示，等待仪器完全放电结束后，再切换下一档位或拆线，严禁未放电直接操作。有载调压变压器需逐档测试，完整记录每一分接档位数据。
2. 变比及联结组别测试
选择“变比组别测试”功能，录入额定变比、接线组别参数，启动自动检测。设备可智能判别变压器联结组别、计算变比误差，自动比对国标允许偏差。测试完成后核对数据，偏差超标时及时排查接线、分接开关故障，确保组别、变比参数合规。
3. 空载损耗试验
确认高压侧开路、安全距离达标后，在低压侧施加额定试验电压，缓慢均匀升压至额定值，稳定后记录空载损耗、空载电流、电压数据。全程观察变压器状态，无异响、无发热、无击穿异常，试验达标后缓慢降压归零。
4. 负载损耗（短路）试验
完成单侧三相可靠短接后，启动负载测试模式，缓慢升压提升电流至额定试验电流，稳定后记录负载损耗、阻抗电压等核心数据。负载试验绕组发热较快，严格控制试验时长，依托设备自带限时保护功能，避免绕组过热损伤，试验结束快速降压归零、断电放电。
5. 工频耐压试验
确认试验区域无人、防护到位后，从零位匀速升压，严格控制升压速度，升至标准耐压值后精准计时1min，全程观察变压器有无异响、打火、冒烟、击穿现象。计时结束后匀速降压归零，严禁骤然断电、骤停升压。试验完成后充分放电，消除残余高压。
