1898年，当第一台工业配电变压器把法拉第的电磁感应定律送入千家万户时，没有人会想到，一百多年后，这场“铁与铜”的电气革命会被一片片不足指甲盖大小的“硅”重新定义。如今，随着AI算力爆发、新能源大规模并网，传统工频变压器体积庞大、无法双向调节、难以直连直流的物理瓶颈日益凸显。而固态变压器（Solid State Transformer，SST）——这个被誉为“电能智能路由器”的新物种，正从实验室走向电网，开启电力装备的“硅芯革命”。

1 什么是固态变压器（SST）

固态变压器，又称电力电子变压器（Power Electronic Transformer，PET），是一种融合电力电子技术与高频变压器的全新电力设备。与传统变压器依靠“铁芯+线圈”的工频电磁感应不同，SST通过功率半导体器件（SiC、GaN等宽禁带半导体）对电能进行高频化处理和主动控制，再经中间的高频变压器实现电气隔离与电压变换，从而实现对电能的主动、精准、智能化管控。
简单来说，传统变压器是“被动导电”，SST则是“主动供电”——它不仅能变压，更能调压、滤波、双向流动，甚至直接输出数据中心所需的直流电。

2 SST的基础原理：三级高频电能变换架构

2.1 传统变压器的物理桎梏

理解SST，先要看清传统变压器的“天花板”。根据感应电动势公式E=4.44fNΦm，工频（50Hz）极低，为在有限匝数下感应出足够电压，必须维持巨大的磁通量，进而需要庞大的铁芯截面积和大量铜绕组。一台10kV配电变压器占地十余平方米、重达5至10吨是常态。更关键的是，传统变压器是典型的被动模拟器件：无法直接处理光伏、储能输出的直流电，无法主动调节电压，也难以抵御电网侧的谐波污染。

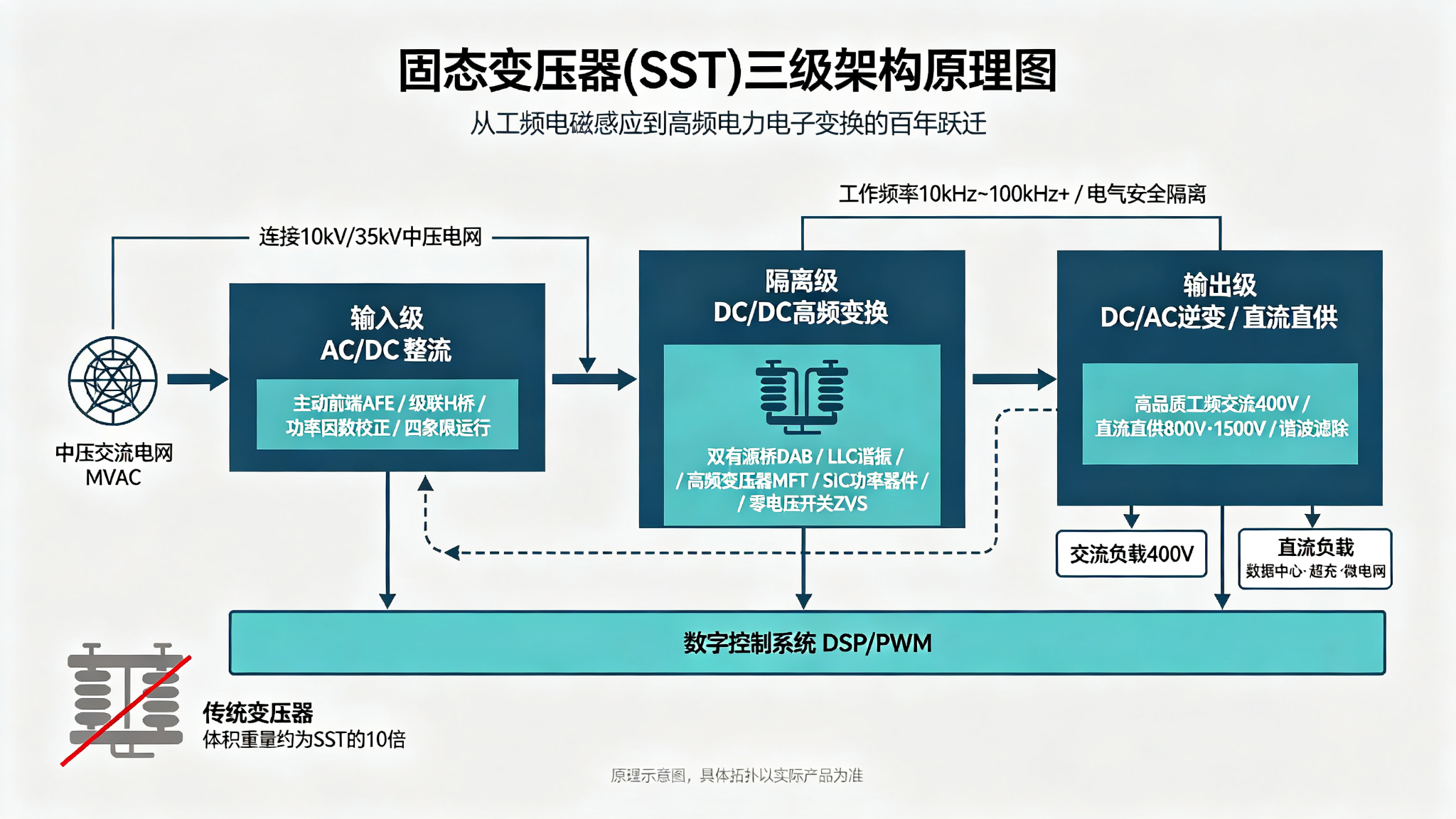

2.2 三级架构解析

现代中高压SST普遍采用高度解耦的“三级式架构”，不仅高效传递电能，更赋予系统前所未有的控制自由度。
第一级·输入级（主动前端AFE）：直接连接10kV/35kV中压交流电网，通过电力电子开关将工频交流整流为稳定的中压直流。该级实现功率因数校正，能从电网吸收正弦电流，并具备四象限运行能力，可主动注入或吸收无功功率以维持馈线电压稳定。
第二级·隔离级（核心心脏）：由DC-DC变换器结合高频变压器（MFT）构成，主流拓扑为双有源桥（DAB）或LLC谐振变换器。通过移相控制实现能量双向无缝流动，配合SiC器件实现零电压开关（ZVS），将开关损耗压至极低，并提供严苛的电气安全隔离。
第三级·输出级（逆变/直流直供）：从低压直流母线取电，向交流负载输出高品质工频交流（400V），或直接向数据中心、超充站提供800V/1500V纯净直流，实现“电网到负载”的最高效直连。

2.3 关键支撑：宽禁带半导体

SST的高频化离不开第三代宽禁带半导体——碳化硅（SiC）。SiC临界击穿场强约为硅的10倍、热导率约为硅的3倍，使器件能以更高耐压、更快开关、更低损耗运行，将SST的开关频率轻松推到20kHz乃至100kHz以上，综合转换效率稳定达到98%以上。频率的指数级提升，让高频变压器和无源器件体积呈几何级缩小，SST的体积重量仅为传统同容量变压器的十分之一。

3 SST的核心优势

与传统变压器相比，SST带来的是颠覆性的能力跃迁，详见下表。

对比维度	传统变压器	固态变压器（SST）
工作原理	工频电磁感应（被动）	高频电力电子变换（主动）
工作频率	50/60Hz	10kHz～100kHz+
体积重量	约为SST的10倍	约为传统的1/10
电压调节	基本不可调	毫秒级动态调节
功率流动	单向	双向
直流接入	不支持	内置直流母线、即插即用
谐波处理	无法主动滤除	主动滤除、功率因数校正
综合效率	约99%	98%～98.5%（兼具体积优势）
故障容错	整体失效风险较高	模块化、N+1冗余

4 SST的未来应用场景

随着SiC产业链成熟和成本下探，SST正从“实验室概念”走向“产业落地”，并在多个高价值场景率先开花。

4.1 AI数据中心

算力中心功耗激增，传统“工频变压器+UPS”供电架构面临效率瓶颈。SST可从中压电网直接接入，将10kV电压高效转换为芯片所需的低压直流，配合固态开关实现零中断供电，显著提升供电效率与可靠性，同时大幅节省机房空间。

4.2 新能源并网与微电网

光伏、储能天然为直流能源，传统工频设备难以实现双向功率流动。SST凭借内置直流母线，让光伏和储能通过DC-DC变换“即插即用”地挂载于直流端口，实现新能源就地消纳、平抑电价波动。

4.3 电动汽车超充

800V高压平台加速普及，SST可简化充配电链路，让大功率充电桩直连配电网，提升充电效率与供电质量。

4.4 轨道交通

SST可大幅减轻车载变压系统重量、降低列车能耗，为高铁、地铁的轻量化提供全新路径。

4.5 智能电网与柔性互联

在配网侧，SST可搭建柔性互联馈线，提升电网韧性；作为交直流混合电网的天然接入节点，它正成为分布式能源与中压电网之间的重要接口。

应用场景	核心价值	关键技术点
AI数据中心	高效直流直供、节省空间、零中断	10kV→800V直流直连
新能源并网/微电网	新能源就地消纳、平抑波动	光伏/储能直流即插即用
电动汽车超充	简化充配电链路、提升效率	800V高压平台直连配网
轨道交通	车载减重、降低能耗	高频轻量化变压器
智能电网柔性互联	提升电网韧性、双向调度	交直流混合电网接入节点

5 从设备制造到检测验证：武汉三新电力与SST时代

5.1 关于武汉三新电力

武汉三新电力设备制造有限公司，是一家专注于高压试验与检测设备研发制造的专业企业。多年来，公司深耕电力设备测试领域，为变压器、开关设备等电力装备的质量验证与安全运行提供可靠的检测装备与技术服务，产品广泛应用于电力系统、工矿企业及各类工程检测机构。

5.2 SST时代对检测验证的新要求

电力装备的每一次升级，都伴随着检测验证手段的同步革新。SST的高频化、电力电子化与模块化，让设备的绝缘性能、耐压特性、绕组状态、谐波特性等测试维度面临全新挑战。如何精准验证新一代电力设备在高频、高dv/dt工况下的可靠性，已成为电网安全运行的关键一环。

5.3 三新电力的检测解决方案

面向电力设备的质量保障需求，武汉三新电力提供变压器综合测试、耐压试验、绕组变形检测等一系列检测装备与解决方案，帮助客户在设备投运前把好质量关、在运行中及时发现隐患，为新型电力系统建设保驾护航。

测试方向	典型装备/方案	应用价值
变压器综合测试	变压器综合测试系统	全面校验变压器电气性能
耐压试验	变频串联谐振耐压试验装置	绝缘强度与耐压考核
绕组变形检测	绕组变形测试仪	及时发现绕组异常隐患
绝缘特性测试	绝缘电阻/介质损耗测试	评估绝缘状态、保障安全运行

6 结语

从“铁芯+线圈”到“硅芯+算法”，固态变压器正在重塑电力系统的底层逻辑。作为“电能智能路由器”，它将成为AI算力、新能源、电动汽车与智能电网共同的基础设施。而在这条通往新型电力系统的路上，从设备的制造、测试到运行保障，每一步都需要专业检测力量保驾护航。武汉三新电力愿与行业伙伴一道，以可靠的产品与专业服务，助力每一度电被安全、高效、智能地送达千家万户。
