在变电站交接试验和高压设备预防性试验中，“无局放”三个字意味着对绝缘质量最严格的把关。随着电网电压等级迈向 1000kV，传统“串联谐振＋高压套管＋裸露导线”的试验方式，在现场电磁干扰、作业空间和安全距离面前越来越力不从心。GTU 充气式无局放装置的出现，把高压发生源与测量元件整体装进充气封闭罐体，为现场无局放试验提供了一条更安全、更高效的路径。
本文结合武汉三新电力多年设备研制与现场试验经验，依据充气式无局放试验变压器产品使用说明与 GTU 高压无局放组合试验平台现场实践，把 GTU 装置从原理到接线、从参数到实操，一次讲清楚。文中所有技术参数与接线方式均来自公开产品资料与行业实践，文末附信息抓取来源，便于核验。
一、认识 GTU：把“高压现场”装进充气罐体
GTU（充气式无局放组合试验装置）将无局放试验变压器、耦合电容器、局放检测仪等高压发生与测量元件，完全置于充满六氟化硫（SF6）气体的封闭罐体内，通过专用对接法兰直接与被试设备（如 GIS 管道法兰）相连。测试过程中，高压电流完全在封闭的 SF6 气体回路内流动，没有任何高压导体暴露在外部空气中。
传统现场试验的三大痛点
· 环境电磁干扰大：高压引线暴露在空气中，容易拾取外界无线电干扰和邻近带电设备的电磁辐射，局放检测仪难以分辨设备内部放电与外部电晕。
· 空间与安全限制：高压套管与导线需留出足够的空气绝缘安全距离，在场地狭窄的室内或地下变电站难以布置。
· 安装繁琐：需要搭建高大的临时绝缘支架，受现场风力等天气影响显著。
GTU 装置如何解决
· 全封闭 SF6 回路消除了空气间隙绝缘的安全隐患，大幅压缩试验作业所需的物理空间，操作人员可在设备旁安全实施加压。
· 系统自身局放水平低（额定电压下局放量≤3pC），全封闭外壳起到天然屏蔽层作用，外部复杂电磁环境不会侵入测试回路。
· 配合高灵敏度的特高频（UHF）或超声波（AE）局放传感器，可在升压加压的同时实时监测 GIS 内部金属微粒、自由悬浮物、盆式绝缘子气隙或导电尖刺等绝缘缺陷。 二、系统组成与核心部件
一套完整的充气式无局放试验系统，通常由无局放试验变压器、耦合电容器、数字式局放仪、全自动操作台等组成，并按试验类型选配限流保护电阻、分压器、滤波电容等附件。

核心部件	主要作用	关键说明
无局放试验变压器	产生工频高电压	充气式，额定电压下局放量≤3pC，80%电压下≤2pC
耦合电容器	与被试品构成测量回路，耦合局放信号	按被试品电压等级选配
数字式局放仪	采集、分析局部放电信号	支持放电幅值、次数及 PRPD 图谱显示
全自动操作台	升压/降压控制、耐压计时、报警保护	10 寸大屏、触摸式、全中文引导
限流保护电阻	限制被试品放电时的冲击电流	工频按 0.5~1Ω/V，直流按 5~10Ω/V
分压器/千伏表	高压电压测量	阻容等电位屏蔽分压式高压测量
滤波电容	直流试验平滑波形	直流耐压试验时接入
SF6 气体回路	绝缘与灭弧介质	气压≤0.2MPa 时应及时补气


三、完整接线实操（含原理图）
接线是高压试验安全与结果可靠的前提。GTU 充气式无局放装置依试验类型不同，接线方式分为交流耐压、直流耐压和串激试验三种，下面逐一图解说明。

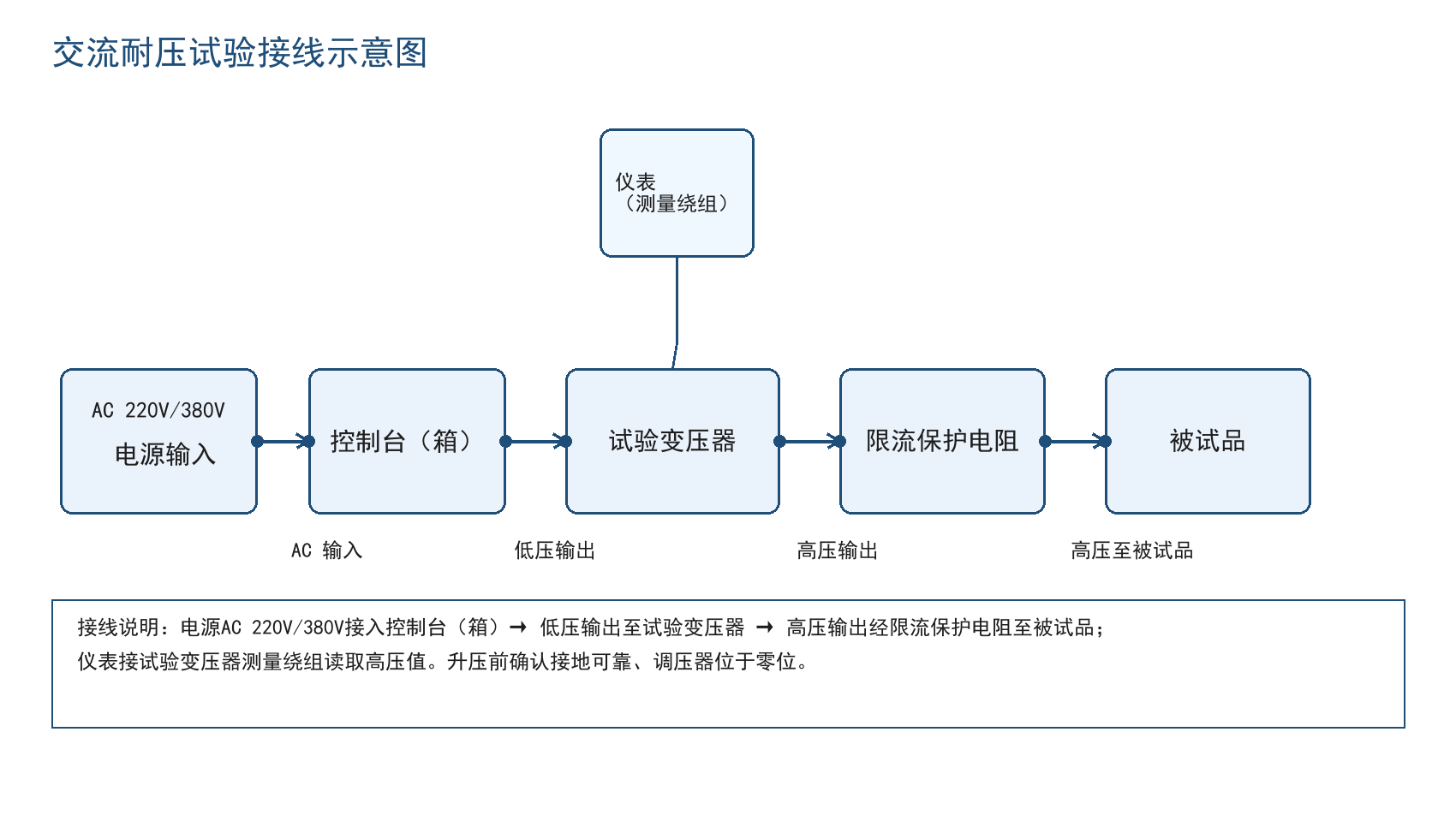

（一）交流耐压试验接线 第1步　场地布置与接地：按相关规程设置好试验场地，将操作台的接地端、试验变压器的接地端分别与地网相连，确保两个接地端可靠连接在同一个地网。
第2步　接入电源：将 AC 220V/380V 电源接入控制台（箱）输入端子。
第3步　低压回路：控制台输出端接试验变压器的低压输入端子。
第4步　高压回路：试验变压器高压输出经限流保护电阻接至被试品高压端。
第5步　测量回路：仪表（测量绕组）接试验变压器测量绕组，读取高压值。
第6步　空载检查与升压：确认调压器位于零位、接地可靠，缓慢升压至试验电压。

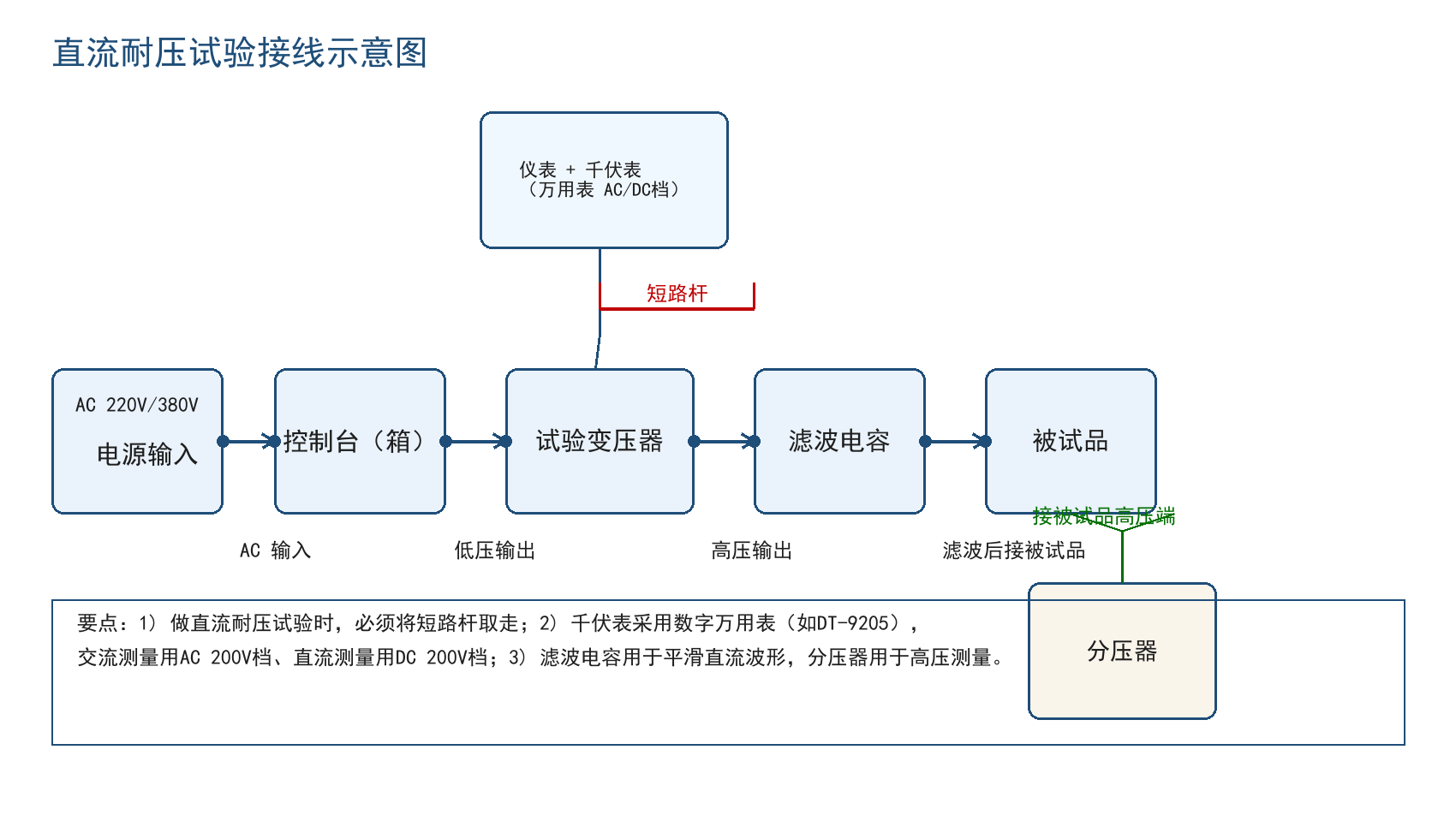

（二）直流耐压试验接线 直流耐压试验在交流耐压基础上增加滤波电容与分压器，并配置千伏表。接线时务必注意：做直流耐压试验时必须将短路杆取走；千伏表采用数字万用表（如 DT-9205），交流测量用 AC 200V 档、直流测量用 DC 200V 档；滤波电容用于平滑直流波形，分压器用于高压测量。

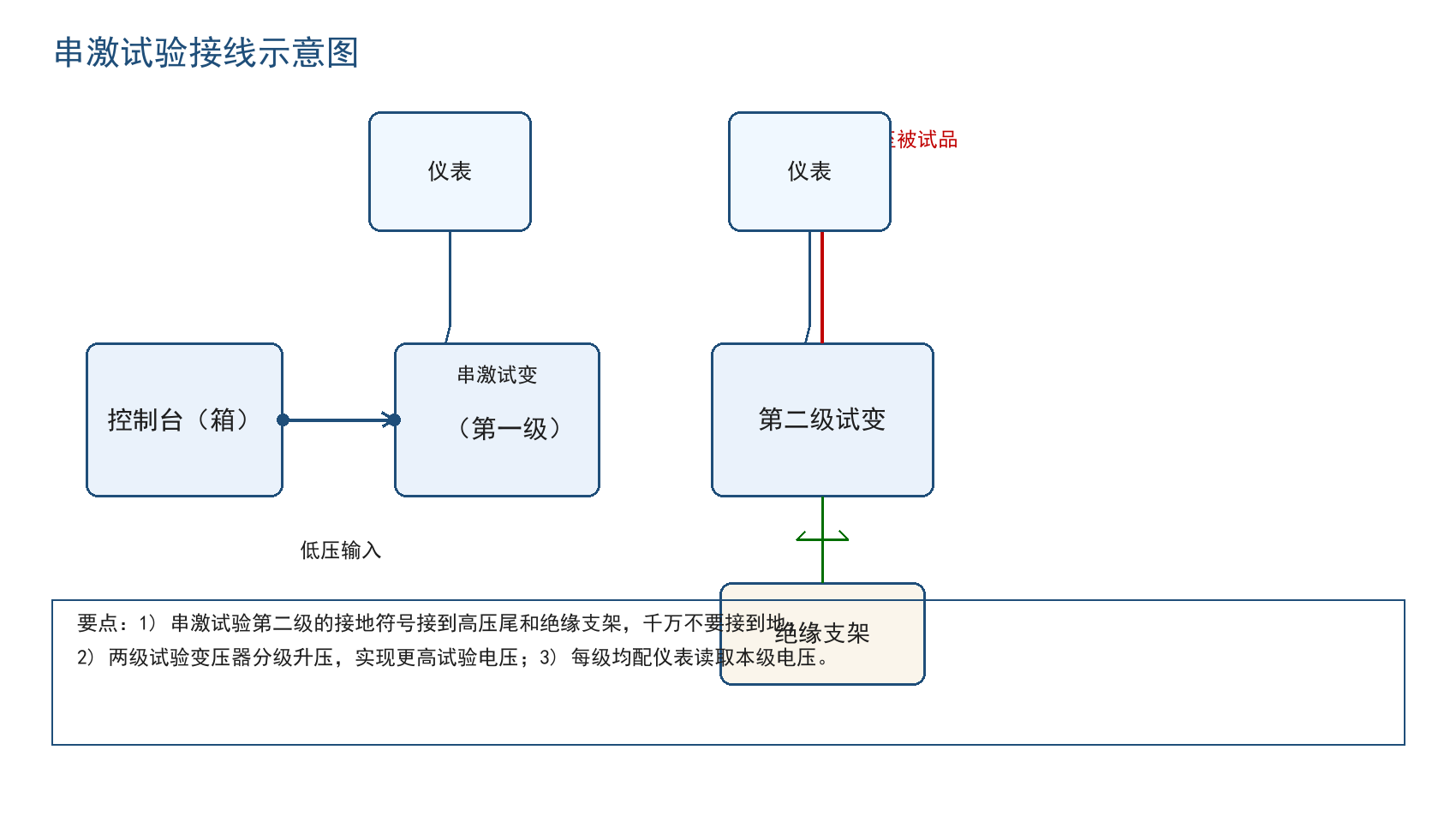

（三）串激试验接线 当需要更高试验电压时，可采用串激方式：控制台低压输入接第一级（串激试变），第一级高压输出接第二级试变，第二级高压输出接被试品。串激试验第二级的接地符号接到高压尾和绝缘支架，千万不要接到地；每级均配仪表读取本级电压，两级分级升压实现更高试验电压。
（四）现场 GIS 法兰对接作业流程
针对变电站现场 GIS 交接与检修试验，GTU 平台通过与 GIS 管道法兰直接对接完成加压，典型作业流程如下：
设备就位与法兰对接 → 气体抽真空与充气 → 选定升压模式（工频/谐振）→ 施加交流耐压 → 局部放电同步监测 → 降压与数据分析
对于超长母线 GIL 或多间隔 GIS 组合，可切换至变频谐振升压模式，以较小输入功率实现高电压输出，一机双功能，避免现场携带多套大型电源设备。
四、接线要点与安全清单

项目	操作要点
接地	操作台与试验变压器两个接地端须可靠连接在同一地网；车辆/支架等按现场要求可靠接地
限流保护电阻	工频耐压按 0.5~1Ω/V，直流试验按 5~10Ω/V，可用蒸馏水、水和盐的不同比例调配
短路杆	做直流耐压试验时必须取走短路杆
气体气压	定期检查气压，当气压≤0.2MPa 时及时补气；设备运输不许横置
升压/断电	高压端无负载时严禁直接断开电源，应先调压器降至零位再断电
背景局放	不接入被试品时先测系统背景局放，一般应不超过 2pC
安全监护	设置安全距离与监护人员；试验前确认被试设备已断电并与带电设备断开
其他	保持设备清洁干燥；按额定值选用电源线、保险丝


五、技术参数参考
下表为充气式无局放试验变压器常见电压等级的典型技术参数（来源：充气式无局放试验变压器产品使用说明书）。

输入电压 (V)	输出电压 (kV)	阻抗电压 (%)	空载电流 (%)	波形畸变 (%)
200	50	≤8	≤6	<3
200	100	≤6	≤6	<3
400	150	≤5	≤5	<3
400	200	≤5	≤5	<3
400	250	≤5	≤5	<3
400	300	≤5	≤5	<3


使用条件：户内使用；环境温度 -25℃~+40℃；相对湿度（25℃时）90%；海拔高度不超过 1000m；抗震能力 8 级。
无局放水平：额定电压下局放量≤3pC，80% 电压下局放量≤2pC（YDW 系列）；单台设备电压等级可达 300kV，比油浸式轻型试验变压器轻 20%~60%。
执行标准：GB/T 16927.1、GB/T 16927.2 高电压试验技术；GB 7354 局部放电测量；DL/T 848.2 工频高压试验装置；DL/T 848.3 无局放试验变压器；DL/T 846.1 高电压分压器测量系统。
六、全自动操作台：一次接线，分步升压
全自动操作台是试验的执行中枢，采用 10 寸大屏、触摸式操作、全中文引导，电压、电流、时间、状态信息一目了然。
· 自动试验：预设各阶段试验电压、耐压时间与升压速度，自动升压、计时、降压并回零，到达设定电压自动计时，时间到自动降压回零。
· 手动试验：触摸键点动升/降压，系统自动判断上/下限位，具备高压过电压、低压电流、高压过电流保护。
· 安全功能：合闸报警、电压信号采集异常报警、急停按钮；自动控制时可在任意点实现升压或降压急停。
以 50kVA 全自动操作台为例：低压电压 0~430V，高压电压 0~100kV，电压/电流测量表头精度 0.5%FS±3 字，计时长度 0~999.9min，电源 AC380V±10%。
七、武汉三新电力：从设备到服务的全链条
武汉三新电力设备制造有限公司成立于 2005 年，二十余年深耕电力检测领域，已建成 2 个现代化生产基地、厂房面积逾 5 万平方米，拥有 50 余项研发专利，产品出口 100 多个国家，服务全球客户逾 2 万家。
· 自研装备：研制出高电压大容量的 HMGTU 充气式无局放组合电器试验装置，适用于高电压大容量 GIS、GIL 电力设备多种试验，增加高压套管接口后还可对传统高压设备进行试验；YDW/YDQW 系列无局放试验变压器局放量≤3pC、体积小重量轻、无油污染。
· 现场实践：三新电力工程部技术团队曾奔赴山西，圆满完成 220kV 主变及 GIS 设备交流耐压、局部放电试验，全程由自有设备、自有专业团队独立完成；5600kVA/500kV 无局放串联谐振耐压装置顺利交付中国五矿集团。
· 专业服务：提供电力技术培训（聘请高压研究所、电力科学院专家办学，理论＋实操）、电力技术服务（咨询、施工、维护一体）、设备租赁与维修等一站式服务。
研发基地：武汉市东西湖区中南高科科创产业园 B16　|　服务热线：027-84624498
