高压开关特性测试仪的接线方法

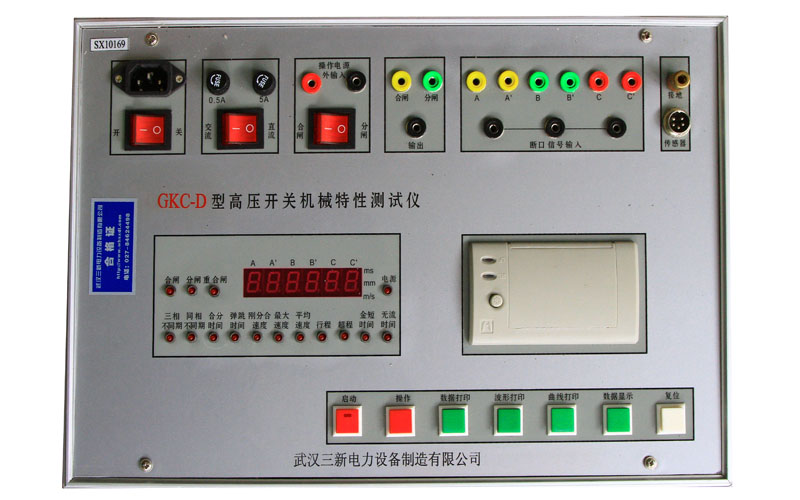

 三新电力旗下高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械特性参数的测量，适用范围很广。下面给电力行业的朋友介绍GKC-D型，开关特性测试仪的接线方法。

1 断口线的连接

该仪器可同时测六个断口、仪器A断口具有测量行程、超行程和分合闸速度的功能。（传咸器安装断口仪器认作A断口）

①单断口接线

将开关一端（三相）对应连接仪器A、B、C断口信号输入端，另一端任意连接到仪器共公端（断口信号输入）见下图

②双断口接线

将开关三相静触头六端分别对应连接到仪器A-C’六接线柱，（断口信号输入），关三相动触头三端任意接到信器三共公端（断口信号输入）（见下图）

 2 合、分闸信号线的连接

①使用本仪器操作开关时，将仪器合、分闸选择开关置合位，先按启动键，再按操作键即可，做分闸时，将仪器合、分闸选择开关置分位，仪器先复位，后按起动键，再按操作键即可。（做分闸前，仪器不可关断电源）

②使用开关操动机构操作时，将仪器合分闸选择开关置合位，操作开关即可，做分闸时，将仪器合、分闸选择开关置分位，仪器先复位，再操作开关即可。注：断口时间为合、分闸时间。

注1：使用本仪器操作开关时。仪器的合、分闸信号输出线必需通过辅助开关，如直接接入合、分闸线圈定能烧坏仪器。

注2：使用本仪器操作开关时，各断口的合闸时间都包括接触器（电磁机构）吸合时间。

注：断口时间为固有合、分闸时间。
