ST-330B电缆故障测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。

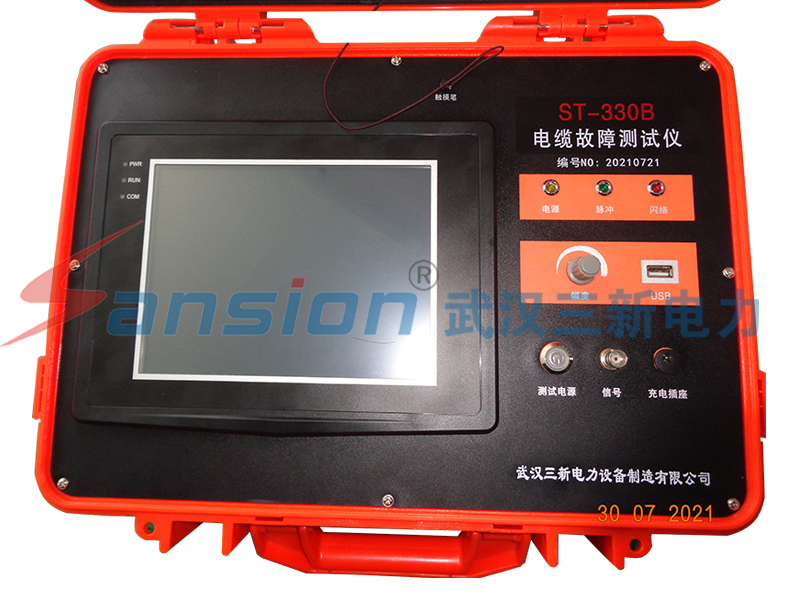

ST-330B电缆故障测试仪是我公司精心设计和制造的全新一代便携式智能电缆故障检测仪器，本仪器由高智能工业触摸屏一体化电脑、USB接口的数据采集器、高能聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。
ST-330B电缆故障测试仪性能特点
◆ 可测试各种型号35kV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
◆ 具有多种测试方法，如低压脉冲法、冲击高压电流取样法、直流高压闪络法等。
◆ 仪器采用高能聚合物可充电电池供电，采样板接口为USB型直接用微电脑电源。再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离，抗干扰能力强，同时保证了测试可靠性和人机的安全。
◆ 前置采样测量单元采用先进的信号处理技术，全汉化屏幕显示，测试波形特征清晰易辩，使得电缆故障分析更容易掌握。
◆ 采用Wince操作系统软件，更具人性化设计，操作简便。
◆ 公司开展的网上服务业务更加方便用户，只要您将测试波形通过E-mail发给我们，您在当天即可得到专家的分析和指导。公司定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您，使您很快也会成为电缆故障测试专家。
◆ 双轨迹同屏对比数据处理技术，有利于您进行波形的对比分析。
ST-330B电缆故障测试仪技术参数
◆测距范围： 4m～40Km
◆测距精度： 测量范围小于1Km时测量误差不大于1m
◆测量范围大于1Km时测量相对误差不大于0.5%
◆脉冲幅度： 在50Ω时不小于250V。
◆脉冲宽度： 0.2μs、2μs、4μs三种。
◆采样频率： 48MHz、。
◆系统测量误差：主机测量结果再配合双探头电缆故障精准定点仪测量，系统误差为10cm。
◆读数分辨率： V/2f V 电波在电缆中的传播速度（m/μs） f 采样频率（MHz）。比如油浸纸电缆的传播速度为V=160m/μs，用f=40MHz采样， 则读数分辨率为160/（2×40）＝2m
◆预置了5种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；矿用橡套电缆：100m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。
◆对于其它非动力电缆，可以在输入该电缆的已知全长后测出电波在该电缆中的传播速度。
◆采样方式：电流取样法。
◆供电电源：工频或机内聚合物可充电电池。
◆工频：交流电220V±10%、频率50Hz±5%，仪器可正常工作24小时以上。
◆机内电池：电池充满电后，仪器可连续工作6小时左右。
◆工作温度：-10ºC～50ºC
ST-330B电缆故障测试仪使用说明
使用说明：☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
☉ 详细操作说明书下载，请点击这里!
