    SBF系列感应耐压试验装置[图集]

    产品品牌:三新电力 产品类别:电力变压器试验设备 参考标准:DL/T848.4-2004 GB311-64

    说明书下载

    ◆ 操作简单、性能可靠
    ◆ 能很好地满足变压器、互感器感应耐压的需要
    ◆ 变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验
    三新电力给您提供专业的电力检测解决方案!027-8462 4498。

    SBF感应耐压试验装置是利用磁路的饱和特性,取出谐波中分量最大的三次谐波电压,作为发生器的电源,对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验;以考核线圈的绝缘强度、耐压水平。

    SBF感应耐压试验装置由三相五柱变压器(或三台单相变压器)、单相调压器、及控制部分组成。根据用户要求,外形可为整体式,也可为分体推移式。
    ◆ 广泛用于对电压互感器作倍频感应耐压试验
    ◆ 对电力变压器进行分相的倍频感应耐压试验
    ◆ 对其它感应线圈式的电气产品作倍频感应耐压试验

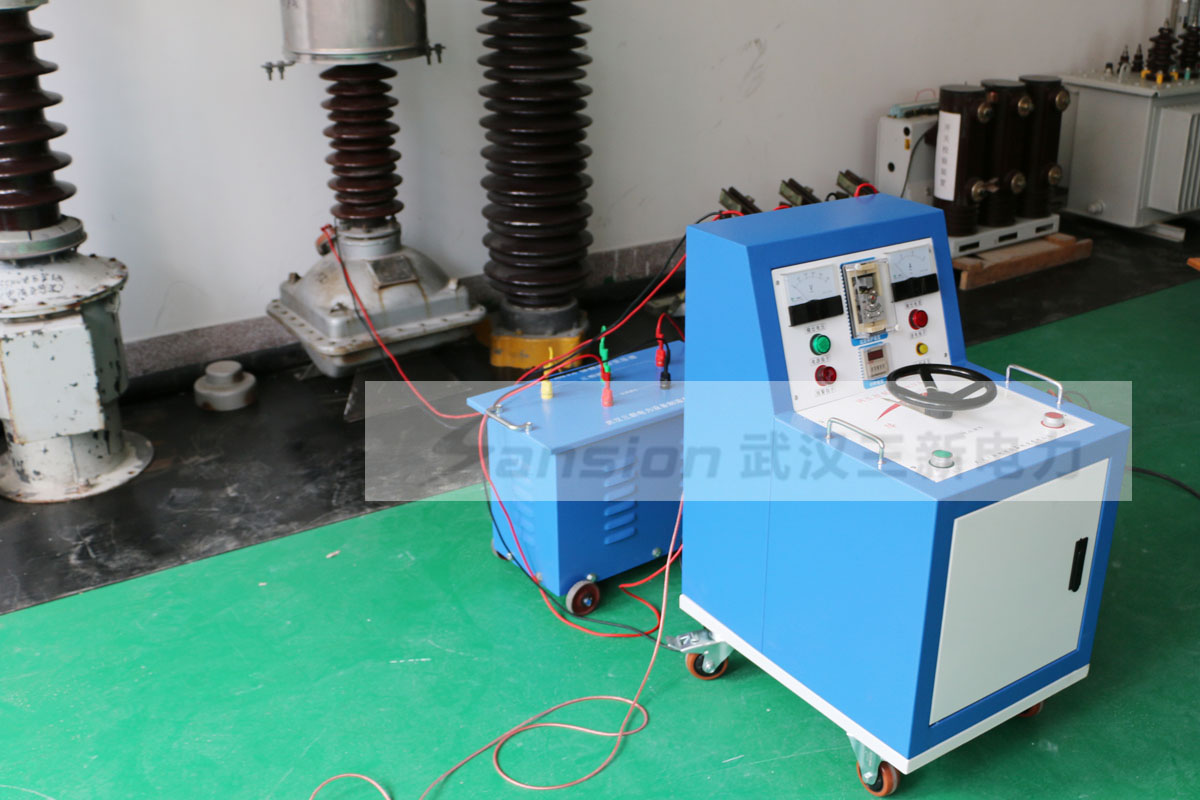

    感应耐压试验装置出厂试验

    SBF系列感应耐压试验装置性能特点

    ◆ 操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要

    ◆ 变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验

    ◆ 变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目

    ◆ 基于纵绝缘试验中的特殊性,需要通过施加倍频电源装置,以提高绕组间绝缘的试验电压,从而达到耐压试验的目的

    SBF系列感应耐压试验装置技术参数

    ◆ 输入电压:三相380--420V   50Hz
    ◆ 输出电压:单相/0~500V(连续可调) 频率:150Hz
    ◆ 输入容量:5kVA
    ◆ 输出容量:5kVA及以上 谐波失真:<5%-8%
    ◆ 空载运行时间:≤5分钟
    ◆ 额定电压下的被试品持续时间:40秒
    容 量(kVA) 输入电压(三相) 输出电压(V) 输出电流(A) 结构
    3 380V 360V 8.4A 一体
    5 380V 360V 14A 一体
    12 380V 560V 25A 一体
    15 380V 500V 30A 一体
    24 380V 640V 30A 分体
    30 380V 800V 37.5A 分体

    SBF系列感应耐压试验装置使用说明

    使用说明:
    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
    ☉ 详细操作说明书下载,请点击这里!

    点击这里:三新电力质检证书,可查找更多其他证书与报告。
