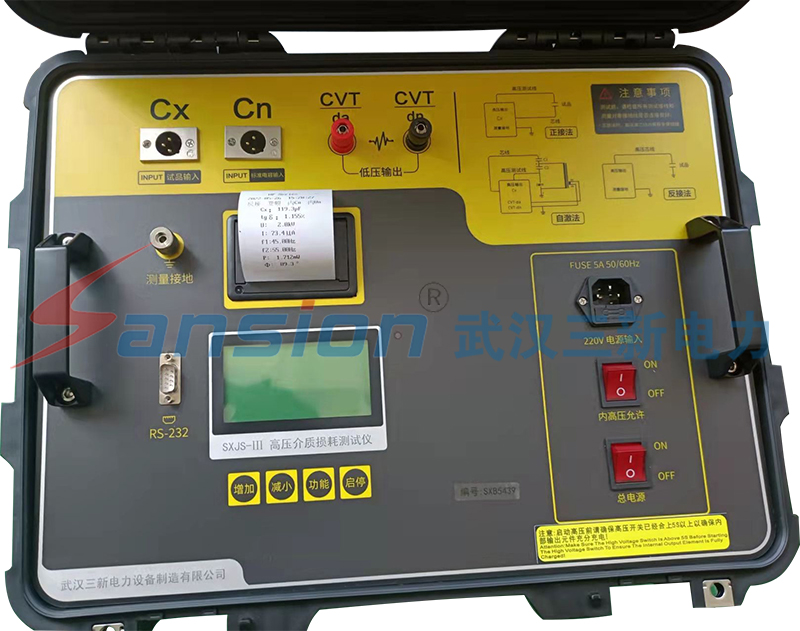

SXJS-III高压介质损耗测试仪[图集]

        SXJS-III型高压介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

◆ 变频抗干扰

采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验

◆ 高精度测量

采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。

◆ 多级安全保护，确保人身和设备安全

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出

低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压

接地保护：仪器接地不良使外壳带危险电压时，启动接地保护

C  V  T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出

防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警

防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏

高压电缆：为耐高压绝缘导线，可拖地使用

◆ 功能强大，产品系列化

◆ 具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备

◆ 液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出

◆ 具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验

◆ 自动识别50Hz / 60Hz系统电源，并支持发电机供电，即使频率波动大，也可正常测量

◆ 内置串联和并联两种介损测量模型，方便仪器检定

◆ 可存储255组测量数据

◆ CVT自激法测量时，C₁/C₂可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件

◆ 中文图文菜单，大屏幕背光LCD显示更清晰，电流电压实时监视

◆ 优化的电路设计，使正/反接线的准确度和稳定性一致

◆ 自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验

◆ 具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量

◆ 带计算机接口。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。可集成到综合高压试验车上
选型主要技术指标简表

◆ 变频抗干扰
采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
◆ 高精度测量
采用频率浮动、数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量，并且正/反接线测量的准确度和稳定性一致。
仪器所有量程输入电阻低于2Ω，消除了测试线附加电容的影响。
可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验。
◆ 兼容性好
自动识别50Hz / 60Hz系统电源，支持发电机供电，即使频率波动大，也可正常测量。
内置串联和并联两种介损测量模型，可与校验台和介损标准器完全兼容，方便仪器检定。
◆ 多级安全保护，确保人身和设备安全
高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。
低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。
接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。
CVT：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。
防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。
防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。
抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
高压电缆：为耐高压绝缘导线，可拖地使用。
◆ 技术突破，功能强大
（1）具有外接标准电容器接口，自动跟踪外接试验电源频率40Hz~70Hz，支持工频电源和串联谐振电源做大容量高电压介损试验。
（2）具有回路接触不良放电提示功能，以方便判别接线是否可靠。
（3）具有CVT自激法测量功能，C₁/C₂可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，并且高压连接线可以拖地。
（4）具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C₁₁可进行不拆线10kV反接线介损测量，并且可一次接线同时对主、从两个电容进行测量。
（5）中文图文菜单，大屏幕背光LCD显示。
（6）配置热敏打印机，打印数据清晰快捷、无噪音。
（7）带日历时钟，可存储100组测量数据。
（8）带计算机接口(选配)。通过该接口，实现测量、数据处理和报表输出，也可实现仪器内部测量软件升级。一台计算机可控制32台仪器，可集成到综合高压试验车上。

使用说明：
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
☉ 详细操作说明书下载，请点击这里!
