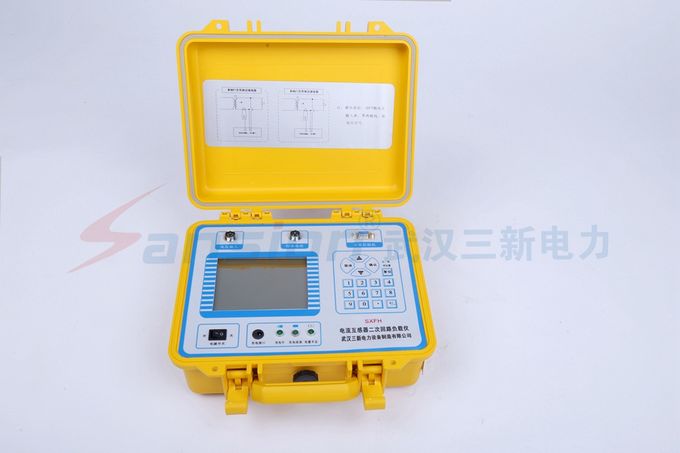

SXFH电流互感器二次回路负载测试仪[图集]

        在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。

        目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断电介入测量，读数不直接等缺点。

        针对以上问题，武汉三新电力设备制造有限公司的科技人员利用新科技成果，结合平台技术研制生产出高性能价格比，技术水平达到国际先进水平的SXFH二次负荷测试仪。

◆ 可以实现三相三线，三相四线、单相全自动测量；
◆ 使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；
◆ 仪器具有量程自动切换功能，保证测试精度；
◆ 采用电子式原理线路结合 DSP 技术是使测试稳定性好，抗干扰能力强；
◆ 测量完毕，自动计算各项参数，便于客户分析和试验；
◆ 采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏 览功能，能与计算机联机传送数据；
◆ 采用大容量 7.2V11Ah 锂电池供电，对测试回路不产生任何影响，避免系统出现保 护的情况。同时在现场无供电电源的情况下使用；
◆ 次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在 线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测 量精度和显示位数得到保证；
◆ 工作时间可以长达 24 小时（长），可在充电状态下测量；
◆ 附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量；
◆ 仪器体积小，重量轻；
◆ 能存储 480 组测量数据，断电后能保持十年；
◆ 中文界面大屏幕显示，带有 RS-232 通讯接口。

◆  环境条件
——温度：－5C～40C
——相对湿度：<95%（25C）
——海拔高度：<2500m
——外界干扰：无特强震动、无特强电磁场
◆  PT 电压互感器二次回路负载测试仪主要技术指标
1). PT 二次负荷测试
——导纳测量范围:0.1ms—50.0ms
——导纳测量准确度:
——二次电压（50V－120V）
X=(2%×X+2%×Y)2 个字
Y=(2%×X+2%×Y)2 个字
2 个字——仪器的量化误差
注意：测量值在 0.2mS 以下时，测试电压应保持在 50V 以上，同时注意钳表的穿心导线 保持居中。此时仪器量化误差为 5 个字。
2). 电压表头：0.5%
◆ CT 二次负载在线测试仪主要技术指标
——阻抗测量范围：0.1Ω—50.0Ω
——阻抗测量准确度：
X=(2%×X+2%×Y)2 个字
Y=(2%×X+2%×Y)2 个字
2 个字——仪器的量化误差
电流表头：1%

使用说明：
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
☉ 详细操作说明书下载，请点击这里!
