变压器容量特性测试仪操作方法图文教程

变压器容量特性测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。下面，结合SXBTC容量特性测试仪的出厂试验，为大家详解容量特性测试仪的操作方法。

一、试验设备与被试品

试验设备：SXBTC变压容量特性测试仪。

附件：电源线、测试钳、短接线、扳手、打印纸。

被试品：运行变压器变压器

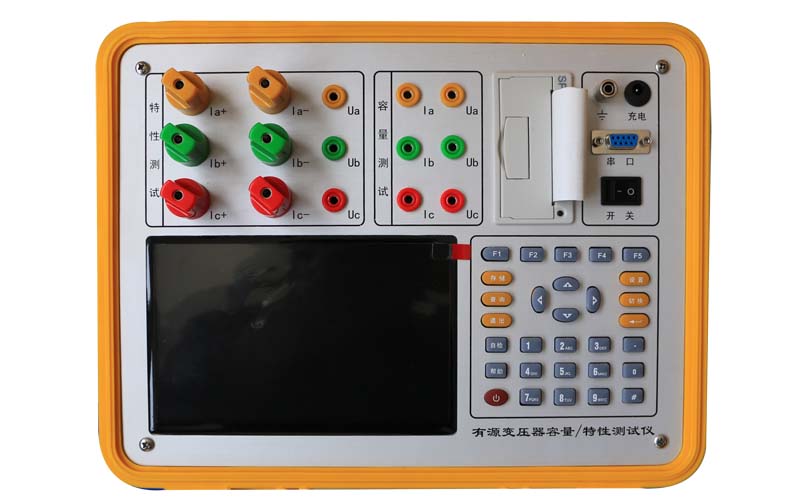

如图所示：上方从左到右依次为特性测试用输入端子（Ia 正负输入端子、Ib 正负输入端子、Ic 正负输入端子、Ua、Ub、Uc、）、充电电源插座及开关、RS232 通讯接口、接地端子、容量测试用接线端子和打印机。注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为键盘。

二、接线方法

容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。地线接入接地端子。容量特性测试仪接线示意图如下：
