3.3、试验步骤
原则上，交流耐压试验应按照下列步骤进行操作：
1.用防护栏将试验进行有效隔离，如图4所示；
2.将交流耐压机（以下称耐压机）放置到适宜位置，便于试验进行；

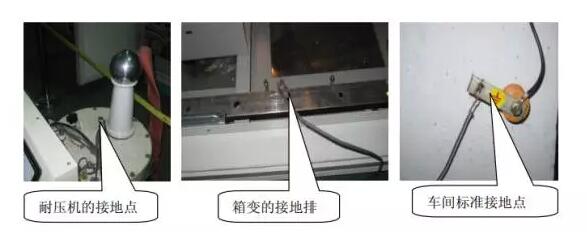

3.耐压机接地点、箱变的接地排与车间的标准接地点，三者应可靠，如图5中所示；
4.将耐压机的高压输出端与被试品可靠接地，如图6所示；

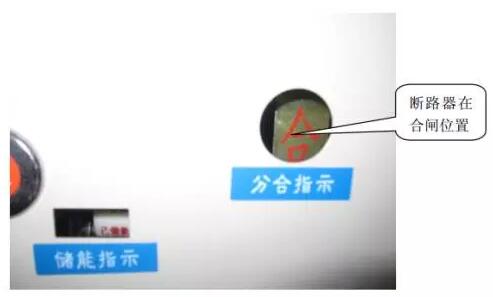

5.将所有断路器置于合闸未知，图7中所示；
6.将隔离刀置于合位，接地刀置于分为；

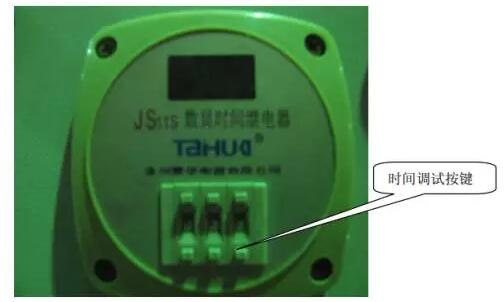

7.将耐压机上的自动计时器调整到需要的数值，如图8中所示；
8.接通耐压机的试验电源；
9.确认所有人员离开防护栏；

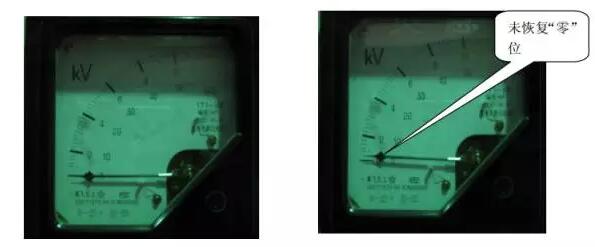

10.确认耐压机的调压开关处于零位置，不可冲击升压；
11.检验带电显示器及电磁锁，逐相（A、B、C）升压，至被试品额定电压的50~60%，观察带点显示器，与所加相对应的带点显示器指示灯应亮起，同时“解锁”灯应灭（或者“闭锁”灯亮起），电磁锁不能打开。；

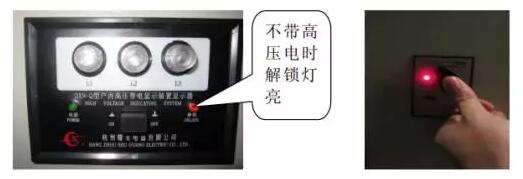

带电显示器“解锁”灯亮，电磁锁不被带电显示器闭锁，能够打开；

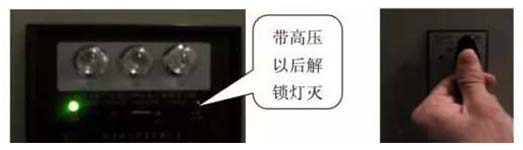

带电显示器“解锁”灯灭，电磁锁被带电显示器闭锁，无法打开；
12.如果不符合以上描述，需要检查确定元器件是否损坏；
13.将带点显示器面板上按钮置于“OFF”位置；
14.原则上，应逐项对A、B、C三相进行主回路对地耐压试验；
15.按下耐压机开始按钮，进行升压，升压速度应在40%试验电压以内可不受限制，其后应以约每秒3%的试验电压升到规定值；
16.试验电压升到规定值后，按下耐压机上的自动计时器，进行及时；
17.试验电压升到规定值后，按下耐压机上的自动计时器，进行计时；
18.试验过程中，需留心观察被试品，出现异常情况，应立即采取相应措施；
19.试验时间到后，自动计时器会发出声音提示，均匀的降压至零；

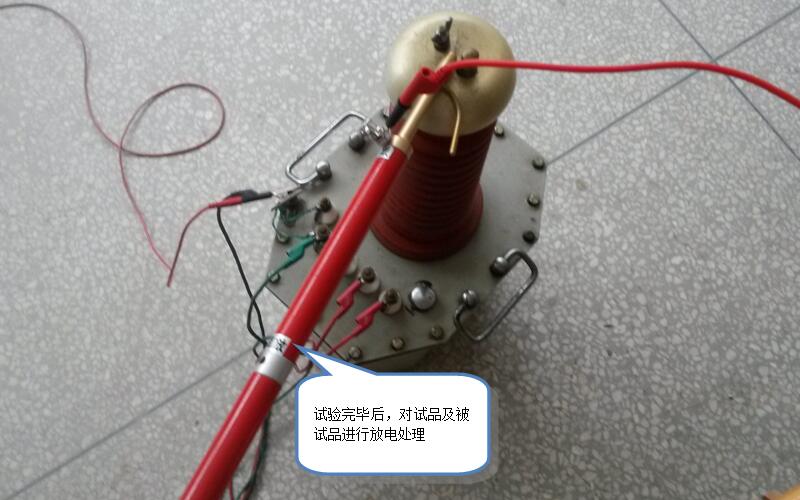

20.按下“高压分”按钮，立即用放电棒对试验品进行放电（三相均要放电），放电时间在1min左右，如图12所示；
21.将断路器置于分闸位置；
22.检查试验高压所加在断路器的位置，将断路器的另外一端用细铜丝短接接地，如图13所示；
23.按照上面14~19的进行操作；
24.试验完毕后，讲试验过程所接的临时线拆除恢复；
