接地电阻测试方法与设置要求（图解）

摘要：接地电阻测试方法与设置要求（图解）一、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。本仪表工作由手摇发电机、电流互感器、滑线电阻及...

一、接地电阻测试仪

ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。
使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台
2、辅助接地棒二根
3、导线5m、20m、40m各一根

二、接地电阻设置要求：
a. 交流工作接地，接地电阻不应大于4Ω；
b. 安全工作接地，接地电阻不应大于4Ω；
c. 直流工作接地，接地电阻应按计算机系统具体要求确定；
d. 防雷保护地的接地电阻不应大于10Ω；
e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

三、接地电阻测试方法
1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m

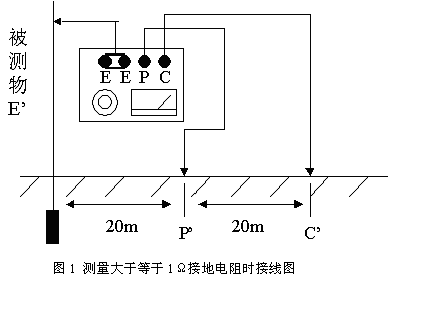

1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。

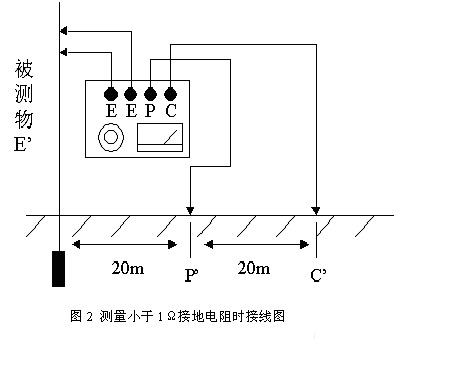

1.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤 ：
2.1、 仪表端所有接线应正确无误。
2.2、 仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、 仪表放置水平后，调整检流计的机械零位，归零。
2.4、 将“ 倍率开关”置于Zui大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、 如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
2.6、 如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

四、注意事项：
1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放，避免剧烈震动。
