电压互感器预防性试验项目及方法

预防性试验是电力设备运行和维护工作中一个重要环节，是保证电力设备安全运行的有效手段之一。

为了确保电压互感器各项指标均合格，在正式进行投运之前，电力施工单位会对互感器进行预防性试验，这对保证电站安全运行有着重大意义。

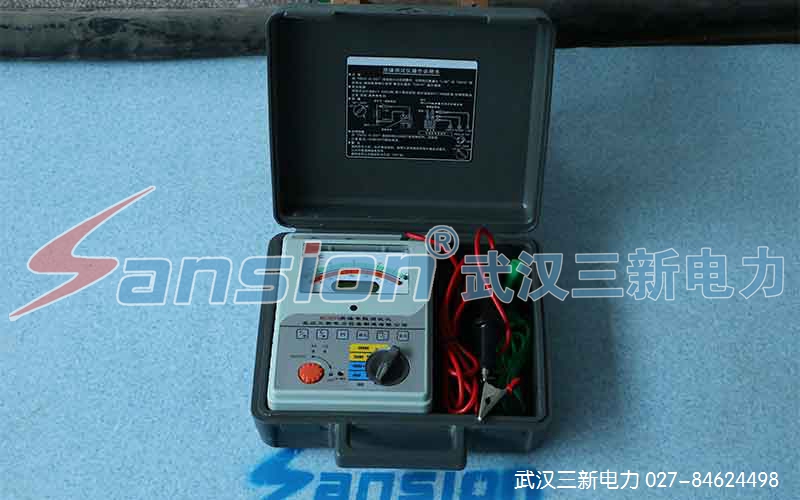

一、测量绕组的绝缘电阻

测量绕组绝缘电阻的主要目的是检测其绝缘是否有整体受潮或劣化的现象。测量时一次绕组用2500V兆欧表，二次绕组用1000V或2500V兆欧表，而且非被测绕组应接地。测量时还应考虑空气湿度、套管表面脏污对绕组绝缘电阻的影响。必要时将套管表面屏蔽，以消除表面泄露的影响。温度的变化对绝缘电阻影响很大，测量时应记下准确温度，比便比较。为减小温度的影响，好在绕组温度稳定后进行测试。

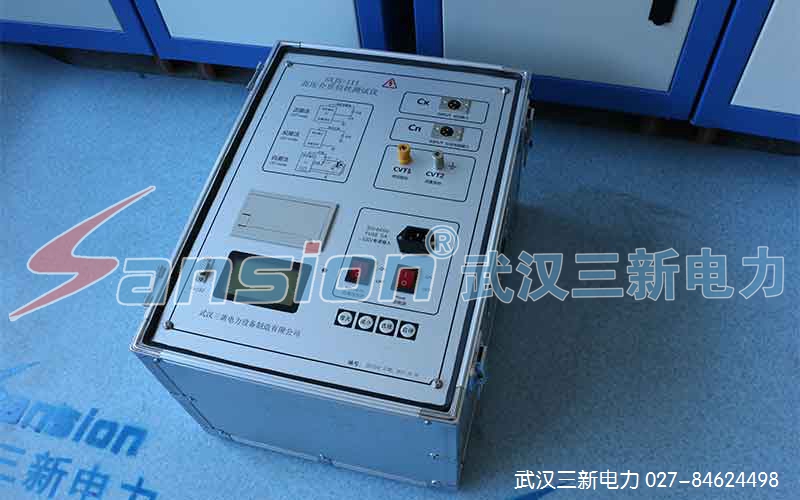

二、测量绕组的介质损耗因数tgδ

测量20KV及以上电压互感器一次绕组连同套管的介质损耗因数tgδ,能够灵敏地发现绝缘受潮、劣化及套管损坏等缺陷。由于电压互感器的绝缘方式分为全绝缘和分级绝缘两种，而绝缘方式不同测量方法和接线也不相同，故分别加以叙述。

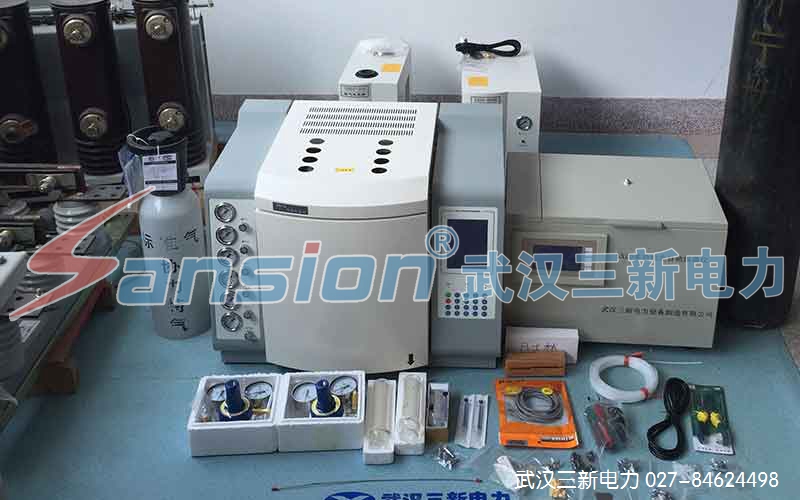

三、油中溶解气体色谱分析

电压互感器绝缘油中溶解色谱分析对诊断放电性缺陷具有重要作用。其注意值为：总烃100pm；氢150pm；乙炔2ppm。对新投放的电压互感器，其油中不应含有乙炔。可见乙炔含量仍有重要指标。乙炔含量异常，一般由两种情况：一是穿芯螺丝悬浮电位放电，二是绕组绝缘有放电性缺陷。现场实例表明，在三倍频感应耐压试验中，被击穿的电压互感器绝缘油中的乙炔含量一般可达数十ppm。所以当乙炔含量超过注意值时应跟踪试验，对有增长趋势者，应进行其他检查性试验，如局部放电，感应耐压试验等，直至吊芯检查，找出乙炔气体产生的原因。

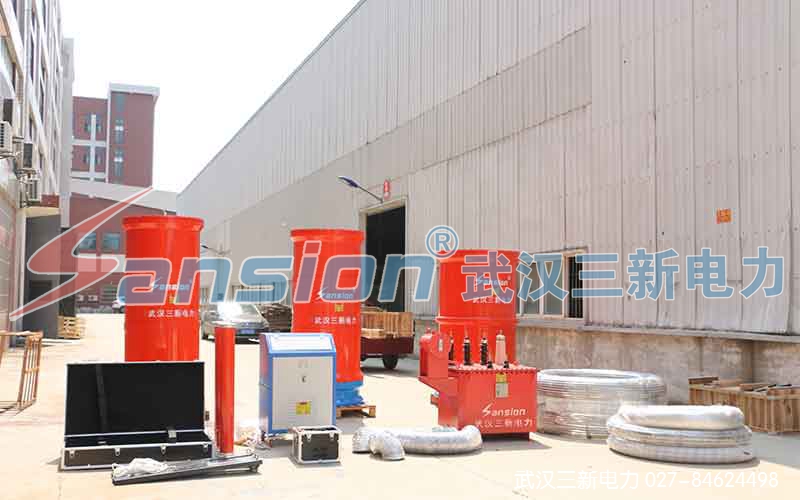

四，交流耐压试验

电磁式电压互感器的交流耐压试验有两种加压方式。一种是外施工频试验电压的方式，适用于额定电压为35kv及以下的全绝缘电压互感器的交流耐压试验，试验接线和方法与电流互感器的交流耐压试验相同。对于110kv及以上的串级式或分级绝缘式的电压互感器，《规程》推荐采用倍频感应耐压的方式。

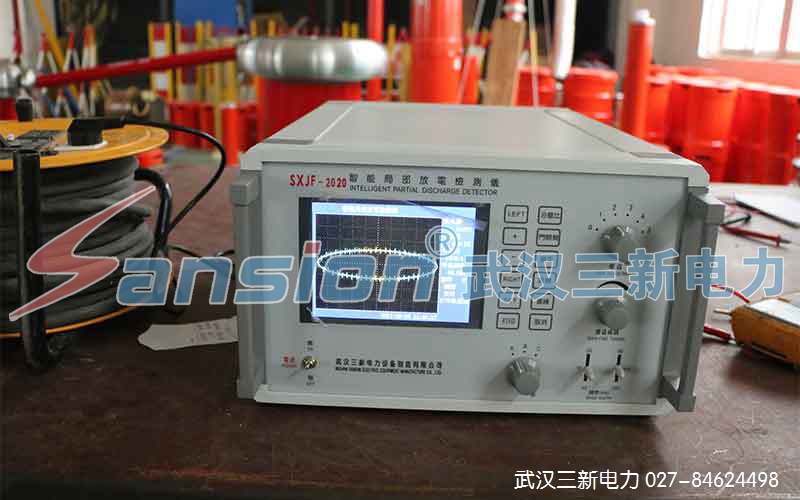

五、局部放电试验

根据国家标准《互感器局部放电测量》（GB5583-85)知，对于互感器进行局部放电测量时，加在被试互感器高压端上的预加电压高达其正常运行电压的2倍以上。这对电流互感器来说是允许的。然而对于电磁式电压互感器，在额定频率的额定电压下，铁芯已经开始饱和，对于JCC2-220型互感器，甚至在额定电压的80%以下铁芯就开始饱和。
