a) 试验电压：试验电压为定子绕组额定电压的3倍。

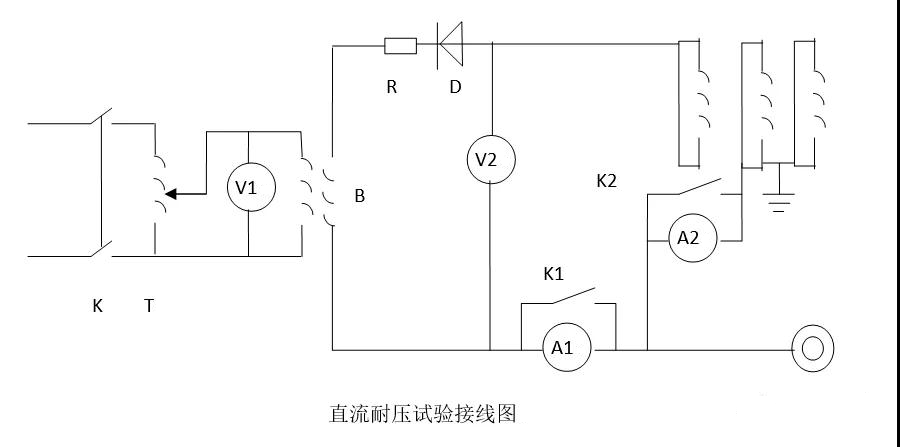

b) 试验方法及要求：直流耐压试验分相进行，一相试验时，另外两相短接接地，且测量用的热电阻也要短接接地。直流耐压试验按每级0.5倍额定电压分阶段升高,每阶段停留1min，读取泄漏电流值，试验后用放电棒充分放电。依次测其余两相。如果用成套直流高压发生器，则按设备说明书使用。对于汇水管死接地的电机，现场不进行此试验项目
c) 在规定的试验电压下，泄漏电流应符合下列规定：
◇各相泄漏电流的差别不应大于Zui小值的100%，当Zui大泄漏电流在20µA以下，根据绝缘电阻值和交流耐压试验结果综合判断为良好时，各相间差值可不考虑。
◇泄漏电流不应随时间延长而增大。
◇当不符合上述规定之一时，应找出原因，并将其消除。
d) 试验注意事项：泄漏电流随电压不成比例地显著增长时，应及时分析解决。试验前后分别测试定子绕组的绝缘电阻，两次测量结果的差别不应超过30%。
a) 试验电压：按现场安装说明书中给出的电压值试验(厂家试验电压的0.8倍)进行试验。氢冷电机必须在充氢前或排氢后且氢含量在3%以下时进行试验，严禁在置换氢过程中进行，发电机通水情况下进行,水的电导率要求不大于0.2μS/cm，通水状态下，由于冷却水的存在绕组的绝缘电阻将会在1 MΩ左右，因此高压试验前后的绝缘电阻测量可以省略。
b) 定子绕组的交流耐压试验如下图：
图中设备：Bt-----调压器 R1------保护水阻约3.5kΩ g- ----球间隙
Pv------分压器0-100kV K------表计短路刀闸XZB-------试验变压器
Rg-球隙保护水阻30 kΩ
c) 按照试验接线图接线，接好高压引线，确认短路刀闸在合位。进行空载升压，确定试验设备正常。
d) 操作人员在监护人员的监护下开始升压，试验时以1-2kv/s的速度升压，从半压升至全压所用时间至少10s但不能大于60s，在试验电压下应保持1min，，监视被试物电容电流的人员方可拉开短路刀闸，读取电容电流值，读完后及时合上短路刀闸，在此期间不应有失败，时间一到，电压尽可能快和平稳降至0，操作人员降压至零位后断开电源，挂放电棒，充分放电。
e) 同上依次试验其余两相。
f) 试验通过的标准：无集中放电和泄露。
g)试验先决条件
（1）CT二次线侧短路
（2）转子大轴和绕组接地
（3）定子线棒和铁芯温度测试元件接地
（4）封闭母线和测振元件接地
h) 试验注意事项
（1）试验接线图内所标接地点必须可靠接地。
（2）高压引线保证有足够的安全距离。
（3）试验过程中，若发现下列不正常现象(电压表指针摆动过大，mA表的指针急剧增加，调压器往上升方向调节，电流上升，电压基本不变甚至有下降的趋势；被试品有异味、冒烟现象或发出不正常响声等），应立即降压，断开电源，并检查不正常的原因，待查处原因后方可进行试验。
（4）耐压试验前后均应测量被试品的绝缘电阻。
