油浸式接地变压器的温升试验

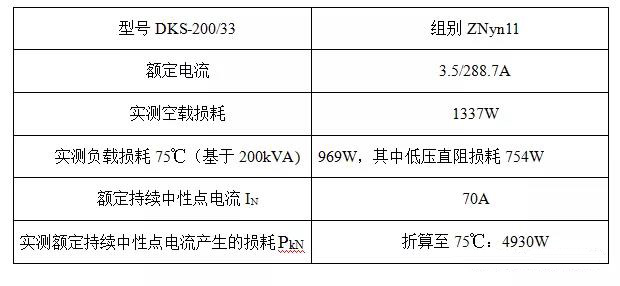

例如一台接地变压器技术参数如下表：

针对此变压器，温升试验以按如下步骤进行：

1. Zui大总损耗阶段油顶温升和油平均温升的测量

本阶段试验的难点是Zui大总损耗的确定，由于该产品规定了额定中性点持续电流为70A，因此要考虑到在流过该电流的同时变压器二次侧带有200kVA额定负载的情况。此时变压器的损耗应包括如下三部分：

1) 70A额定持续中性点电流在变压器内部产生的损耗PkN(75℃)。

2) 高压侧的电网电压在变压器上产生的空载损耗P0。

3) 低压侧的负载电流在低压绕组产生的直阻损耗Pr（75℃）

此阶段需要注意的有如下两点：

1、额定持续中性点电流下产生的损耗需要以实测值为准。温升试验开始前，将二次绕组开路，高压绕组ABC-O之间施加额定持续中性点电流70安培，测量得到损耗PkN，按负载试验折算方法折算至参考温度75℃。

2、Pr（75℃）为低压绕组的在额定负载电流288.7A下产生的直阻损耗。由于低压负载电流所需要的高压侧电流3.5A已经包含在每相70/3的电流内，因此此处不能直接使用负载试验测量的负载损耗，否则将使高压直阻损耗重复施加，导致温升测量结果偏高。

根据以上数据，第一阶段试验施加的Zui大总损耗为：

Pmax= PkN(75℃)+ P0+ PL（75℃）=4930+1337+754=7021（W）

总损耗数据确定之后，按图二对变压器进行加电：

其它关于温升试验的要求参照GB1094.2，该阶段结束后得到变压器油顶层温升和油平均温升。

2. 降至额定电流下高压绕组铜油温差的确定

此阶段的试验要点是高压侧额定电流的确定，GB1094.6-2011第10.9.6.1条规定该阶段的电流应包括额定持续中性点电流与二次绕组额定容量相应的高压电流之和的电流。针对本例，与二次绕组额定容量相对应的高压绕组相电流为3.5A，因此此阶段施加的试验电流：

I=3IH+IN=3×3.5+70=80.5A

降至该电流持续一小时，测量高压绕组BO的热电阻，得到高压绕组的铜油温差进而得到高压绕组的温升。

3. 低压绕组铜油温差的确定

此阶段的试验可以把接地变压器看做是一台配电变压器，温升试验采用短路法，将低压绕组短路，高压侧三相对称施加对应于二次侧额定容量的额定电流3.5安培，试验持续时间一小时。

测量低压绕组的热电阻和油平均温度，计算得到低压绕组的铜油温差，将该铜油温差值与第一阶段试验测得的Zui大总损耗下的油平均温升相加，即可得到低压绕组的绕组温升。

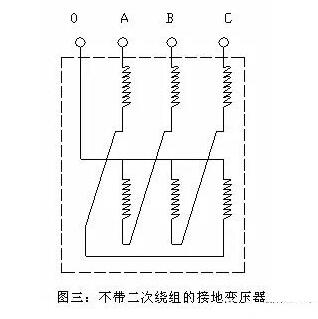

2.2 规定了额定持续中性点电流不带有二次绕组的接地变压器

此类型变压器的运行状态包括了第一类接地变压器的前两种运行情况即正常状态和中性点偏移状态，因此借用上面的例子，温升试验应测试的是中性点偏移状态，试验参数如下：

Zui大总损耗阶段Pmax= PkN(75℃)+ P0

额定电流阶段I=IN

2.3 接地变压器与消弧线圈组合的温升试验

该类接地变压器的与上述接地变的不同之处在于，在变压器的中性点上直接集成了消弧线圈，如图四所示。对于该变压器温升试验接地变应和消弧线圈同时进行，如果消弧线圈是可调整的，则温升试验应在其Zui高损耗位置上进行。

温升试验的Zui大总损耗和额定电流的确定方法与2.1所述的变压器确定方法相同。此变压器的热电阻的测量应进行两次，一次是在一个线端和消弧线圈的接地端子间（通常为BO）进行,另一次在接地变两个线端（通常为AC）间进行，通过上述两次的测试，可以确定变压器主绕组的温差和消弧线圈绕组的温差。

3.结束语

接地变压器的温升是影响其安全运行和电气寿命的重要性能指标，由于该类变压器结构和运行方式的多样化，制造厂进行的温升试验如果方法有偏差，则可能得到完全错误的结果，本文针对几种常见结构的油浸式接地变压器的运行状态和温升试验方法进行了简要的分析和阐述，力求Zui大程度在制造厂模拟出接地变压器的运行状态，在试验阶段测得较为准确的温升数据。
