一、设备用途
适用于 10kV/12kV 环保气体、固体绝缘环网柜（负荷开关、负荷 — 熔断器组合、断路器柜）的生产 厂家进行出厂前的各项通电试验（二次回路、操作机构、联锁、保护）。它能提供各种交、直流电源，电流 相位可调，便于对开关柜，电容补偿柜的检测，提高工作效率。
二、设备特点
①该通电试验台集成多种交、直流电源；
②该通电试验台便于对开关柜的检测，大大提高工作效率；
③读数直观：本仪器采用数显式表头可直接显示电流、电压的测试值，便于试验观察及 记录；
④输入电源由电源总空开控制，各分路电源由对应独立空开或转换开关控制，互不干扰；
⑤电流、电压采用高清数显表监视，精度 0.5 级；
⑥电流、电压调节方式手动调压器手柄控制﹙常规﹚；
⑦具有紧急停止功能，任何异常情况按下急停按钮切断所有输出，保护人身设备安全；
⑧移动方便：体积小、四个移动轮，体积只有同类产品的 30%～70%，移动十分方便；

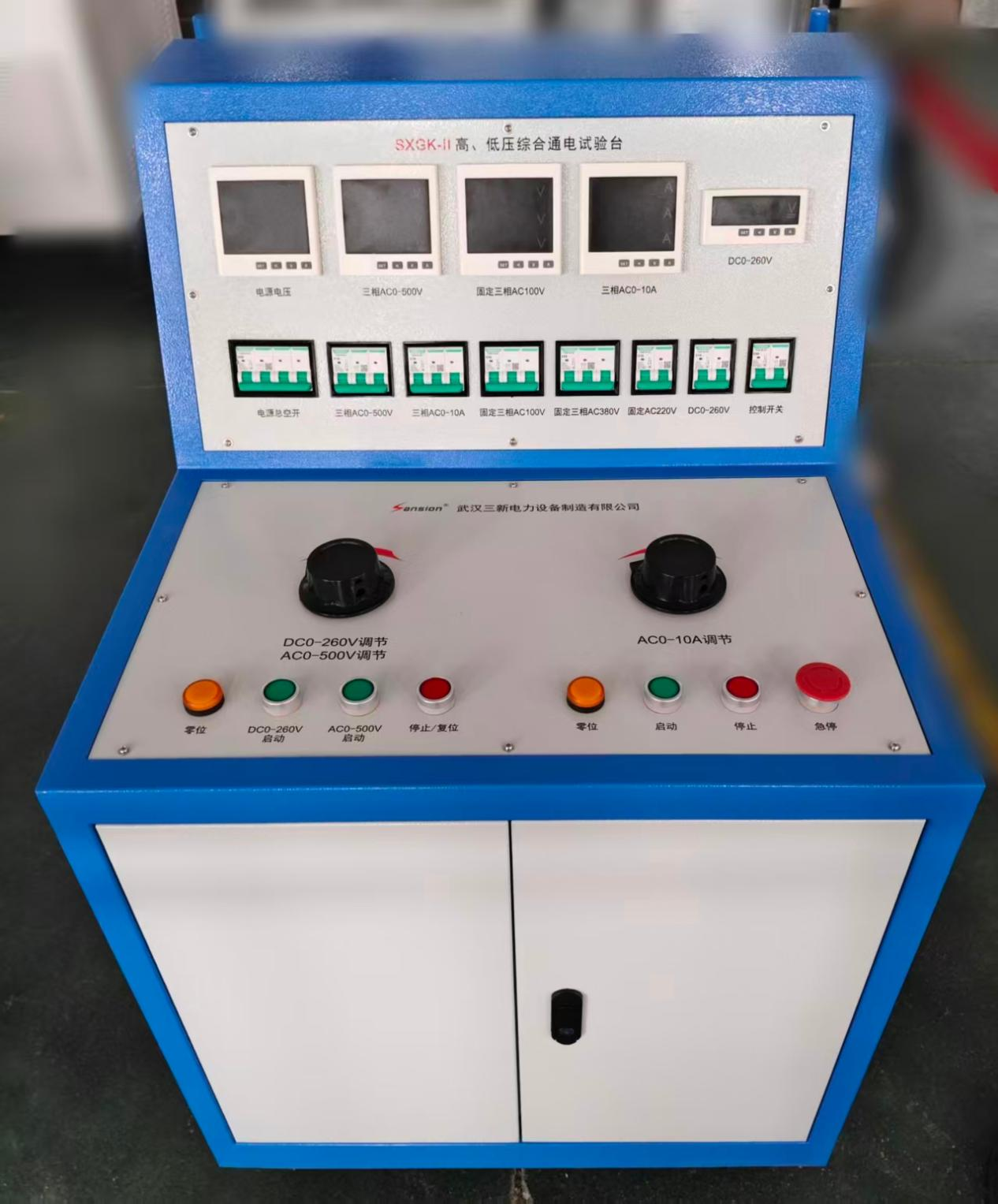

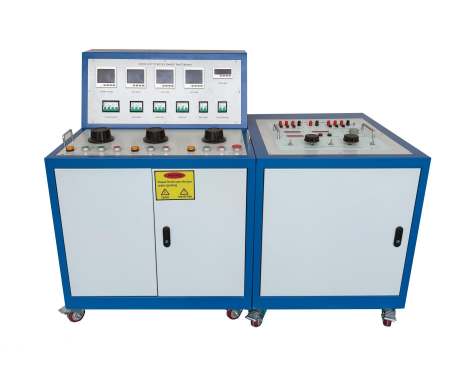

三、设备示意图
（SXGK高低压开关通电试验台）
四、设备接线及使用说明
接线准备
①将仪器的输出端子与被试品连接，试验时，需让电流输出端子形成回路。
②将三相AC380V+N电源与设备的电源接线端相连。
通电试验台测试步骤，以使用三相AC0-500V为例
1.将输入电源线一端接入到设备背板后面三相电源输入接口，另一端接入到电源的市电AC380V上面，此时显示电源电压值。
2.将三相电压输出线一端接入到设备背板后面的三相AC0-500V，另一端接入到被测品的电压输入端子上面。
3.检查并确认接线是否正确，合上电源总空开和控制开关，将三相调节手柄转止零位或最小值状态。
4.按面板上三相电压调节 “AC0-500V启动”按钮，打开对应电压开关。
5.缓慢调节三相电压调节旋扭，使电压升到要求值，观察电压表的情况，此时背板三相电压AC0-500V端口输出显示电压。
6.试验完毕后，先将调压器回零，然后按下面板上停止按钮，然后关掉面板上的电源总空开和控制开关，最后断开电源线。
7.固定三相AC380V/固定AC220V/固定三相AC100V可直接打开对应空开，此时背板相应的输出端口直接输出固定电压。
8.其他设备使用可参照上述步骤进行。
试验结束后现场清理
（1）关闭电源开关，拔下电源线。
（2）将测试电缆线拆除并收好，方便下次使用。
（3）拆除接地线，并整理好。
五、设备注意事项
①调压器需归零指示灯亮时设备方可启动；
②在使用三相电流AC0-10A时禁止输出开路；
③请将设备可靠接地；
④输出直流电压时需观察正负极性是否正确。
