      随着电网电压等级不断提升至 1000kV，GIS、GIL 等气体绝缘组合电器在制造、出厂和现场投运各环节，对绝缘质量与局部放电（局放）水平的检测要求日益严格。局部放电是绝缘缺陷的早期信号，能否准确测出被试设备自身的局放，直接关系到设备能否安全投运。GTU 充气式无局放装置正是承担这一任务的关键试验装备。然而市面同类产品众多、参数口径不一，选购时如果把关不到位，试验设备自身的“背景局放”就可能淹没真实信号，导致误判。本文将围绕 GTU 充气式无局放装置，梳理选购时需要重点关注的几项核心参数。
一、什么是 GTU 充气式无局放装置
      GTU（Gas-filled Test Unit，充气式组合电器试验单元）装置，通常指以 SF6 等气体为绝缘介质的充气式无局放高压试验装置。它采用特殊结构与精密工艺，将高压升压部分、测量耦合、对接法兰等集成为成套装备，可在出厂试验和现场预防性试验中，对高电压、大容量的 GIS、GIL 等电力设备进行局部放电检测与工频／串联谐振耐压试验；通过增加高压套管接口，也可对传统高压设备开展试验，是高压电器成套厂、电力承装修试及工矿企业高压试验部门理想的无局放检测设备。相比油浸式或干式装置，充气式装置体积小、重量轻、局放本底低、便于现场对接，因此在较高电压等级下应用更为广泛。
二、选购核心参数速查表
      下表把选购 GTU 装置时需要重点关注的参数维度、关键指标与影响一次性列出，供选型时对照核验。

关注维度	关键指标	参考量级 / 关注要点	对试验的影响
额定电压等级	最高试验电压（kV）	100kV～1000kV，按需匹配	决定能否覆盖试品电压
系统背景局放量	自身局放水平（pC）	越低越好，多要求 ≤1～5pC	决定测量结果可信度
额定容量/输出电流	kVA / mA	匹配试品电容与电压等级	决定升压能力是否充足
局放检测仪性能	灵敏度、带宽、可测电容、抗干扰	灵敏度 pC 级、时间窗抗干扰	决定检出能力与准确性
高压产生方式	升压变压器 / 串联谐振	工频或变频按试品选择	决定试验性质与便携性
绝缘介质与电源品质	SF6 充气、失真度、滤波	失真度<3%、隔离滤波	决定本底净度与波形质量
对接能力与平台	法兰接口、垂直/水平调节	与 GIS 法兰适配、可调	决定现场能否顺利对接
遵循标准与精度	电压精度、测量误差	符合 GB/T 7354、IEC 60270	决定合规性与数据可信

三、逐项解析核心参数
（一）额定电压等级——先匹配“试品电压”
额定电压（最高试验电压）是选型的第一道门槛，决定了装置能否覆盖被试设备的试验电压需求。GIS、GIL 的电压等级从 110kV 到 1000kV 不等，选购时应按拟测试设备的最严苛工况确定电压等级，并留有适当裕度；同时关注高压产生方式对应的频率范围，确保既能做工频试验，也能按需做变频串联谐振试验。
（二）系统背景局放量——最核心的“净度”指标
这是衡量 GTU 装置优劣的关键指标。所谓“无局放”，指试验电源与测量回路自身产生的局放必须远低于被试设备允许的局放水平，否则测量结果无法反映试品真实绝缘状况。行业内优秀平台可将装置整体局放量控制在 1～3pC 以内；例如武汉三新电力 YDQW 系列充气式无局放试验变压器，额定电压下系统局放量 ≤5pC。选购时应向厂家索取额定电压下的实测局放数据，并要求在验收时复测验证。
（三）额定容量与输出电流——能不能“喂饱”试品
额定容量（kVA）与输出电流（mA）决定装置的升压能力能否满足试品的容性负载。试品电容越大、电压等级越高，需要的容量与电流越大。应结合拟试验设备的电容和试验电压核算所需容量，避免容量不足导致电压升不上去或试验中途保护停机。
（四）局部放电检测仪性能——灵敏度与抗干扰
检测仪是装置的“眼睛”。重点关注三点：一是检测灵敏度，即能分辨的最小视在放电量（pC 级），可测电容范围应覆盖被试品；二是抗干扰能力，包括时间窗（门电路）抑制与椭圆扫描时基，现场试验环境干扰大，时间窗可把干扰脉冲置于截止区，保证读数反映真实放电；三是放大器带宽与量程。以武汉三新电力 SXJF-2009 局部放电检测仪为例，可测电容范围 6pF～250μF，检测灵敏度按输入单元分 12 档（0.02～10pC），椭圆时基频率 50／100／150／200／400Hz，并具备时间窗抗干扰能力。
（五）高压产生方式——升压变压器还是串联谐振
高压侧可采用工频升压变压器，也可采用串联谐振（工频或变频）。升压变压器适用于中小容量、频率要求严格的试品；串联谐振在容量大、现场便携方面更有优势，尤其适合大电容设备。选购时应根据常测试品和试验性质选择，必要时一套平台兼顾两种模式。
（六）绝缘介质与电源品质——SF6 与隔离滤波
充气式装置多采用 SF6 气体绝缘，局放本底低、体积小。电源品质同样关键：交流电源应尽量接近正弦波，畸变过大或杂波会干扰测量。成熟的系统配置隔离滤波变压器与去杂波装置，抑制电源谐波及各种干扰；同时关注电压精度与电源失真度指标。以三新电力方案为例，隔离滤波变压器对 10kHz～100kHz 衰减 ≥20dB、100kHz～30MHz 衰减 ≥60dB，电源失真度<3%、电压精度 AC 1.5%。
（七）对接 GIS 能力与机械平台——现场落地
对 GIS 类设备，装置需具备与 GIS 法兰对接的能力，并在垂直、水平方向可调，以便现场精准对接、减小接触放电。选购时确认接口规格、对接行程与调节范围是否匹配现场 GIS 结构。
（八）遵循标准与测量精度——合规与可信
装置应符合现行国家标准与行业规程，常见依据包括 GB/T 7354《高电压试验技术 局部放电测量》、IEC 60270《高压试验技术——局部放电测量》、DL/T 596《电力设备预防性试验规程》、GB/T 16927《高电压试验技术》等。同时关注系统测量误差、电压精度等指标，确保试验数据可追溯、可复现。
四、局部放电测量原理

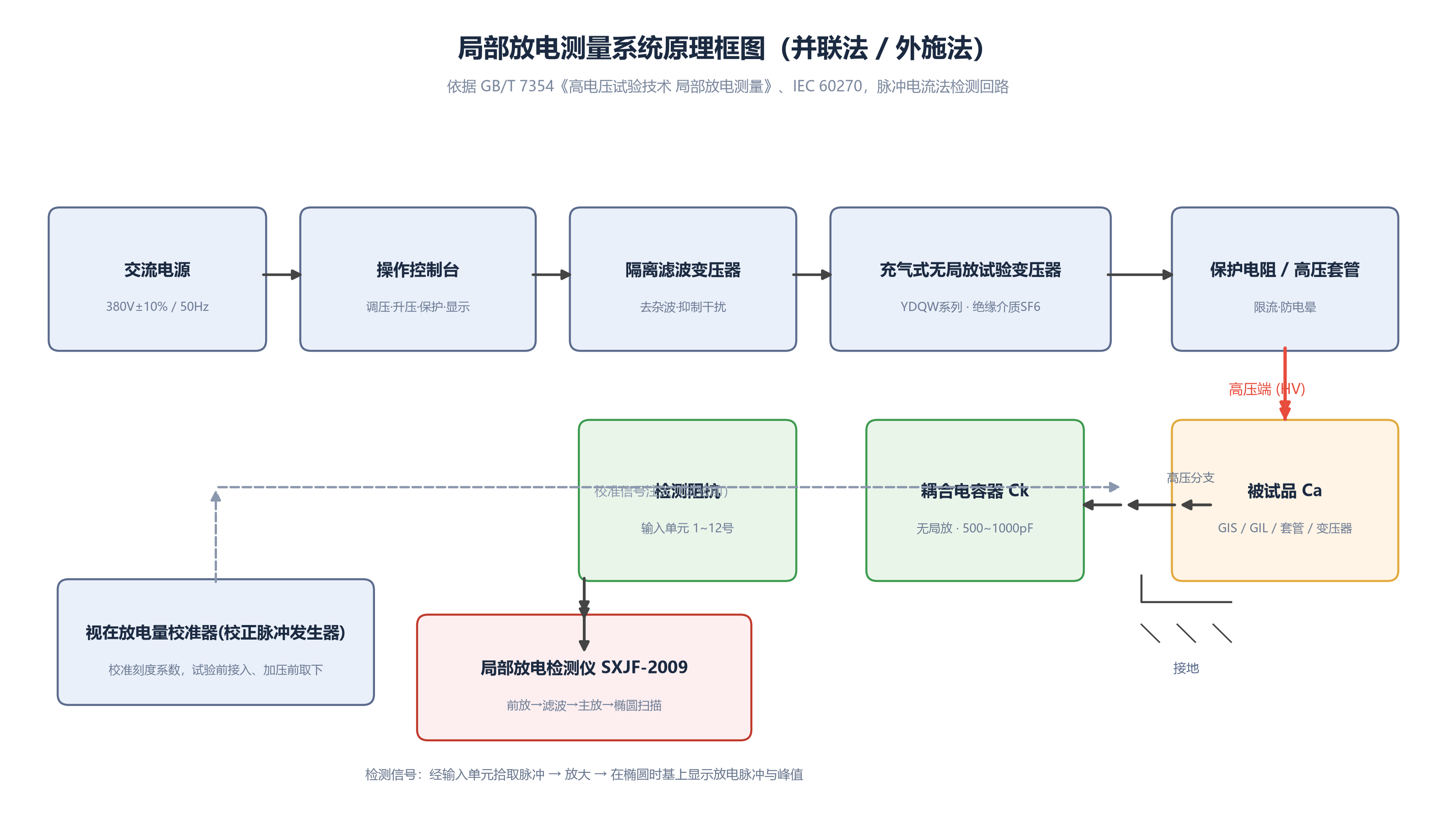

      局部放电测量通常采用脉冲电流法（并联／外施法），其检测回路如图1所示：交流电源经操作控制台、隔离滤波变压器后，由充气式无局放试验变压器升压至高压端；被试品 Ca 与耦合电容器 Ck 并联，试品发生局放时产生的脉冲电流经耦合电容由输入单元（检测阻抗）拾取，经前置放大、滤波、主放大后在椭圆时基上显示放电脉冲与峰值；试验前用视在放电量校准器（校正脉冲发生器）对系统进行刻度系数校准，校正完毕并在加压前须将其取下。掌握这一原理，有助于理解为何装置自身的背景局放量、检测仪灵敏度与抗干扰能力如此重要。 五、不同电压等级选型参考
结合常测试品电压等级，可按下表进行初步选型（具体以厂家技术文件为准）。

试品电压等级	建议装置电压等级	典型应用	重点关注
110kV 及以下	100～200kV	中小容量开关、套管、电缆	局放量、检测灵敏度
220kV～330kV	200～350kV	GIS／GIL、互感器	对接能力、容量
500kV	500kV 级	高压 GIS／GIL 出厂与预防性试验	局放本底、滤波品质
750kV～1000kV	750kV～1000kV	特高压 GIS／GIL	电压等级、容量、整体方案

六、选购避坑提醒
◆ 一是勿只比价格与外观，重点核验背景局放量实测数据并要求验收复测；
◆  二是确认检测仪灵敏度、抗干扰（时间窗）与可测电容范围是否匹配试品；
◆  三是核查电源滤波与失真度指标，避免杂波掩盖放电；
◆ 四是现场对接 GIS 时核实法兰接口与调节范围；
◆ 五是要求提供符合 GB/T 7354、IEC 60270 等标准的依据文件，并关注售后服务、技术培训与质保承诺。
七、武汉三新电力 SXGTU 充气式无局放组合电器试验装置

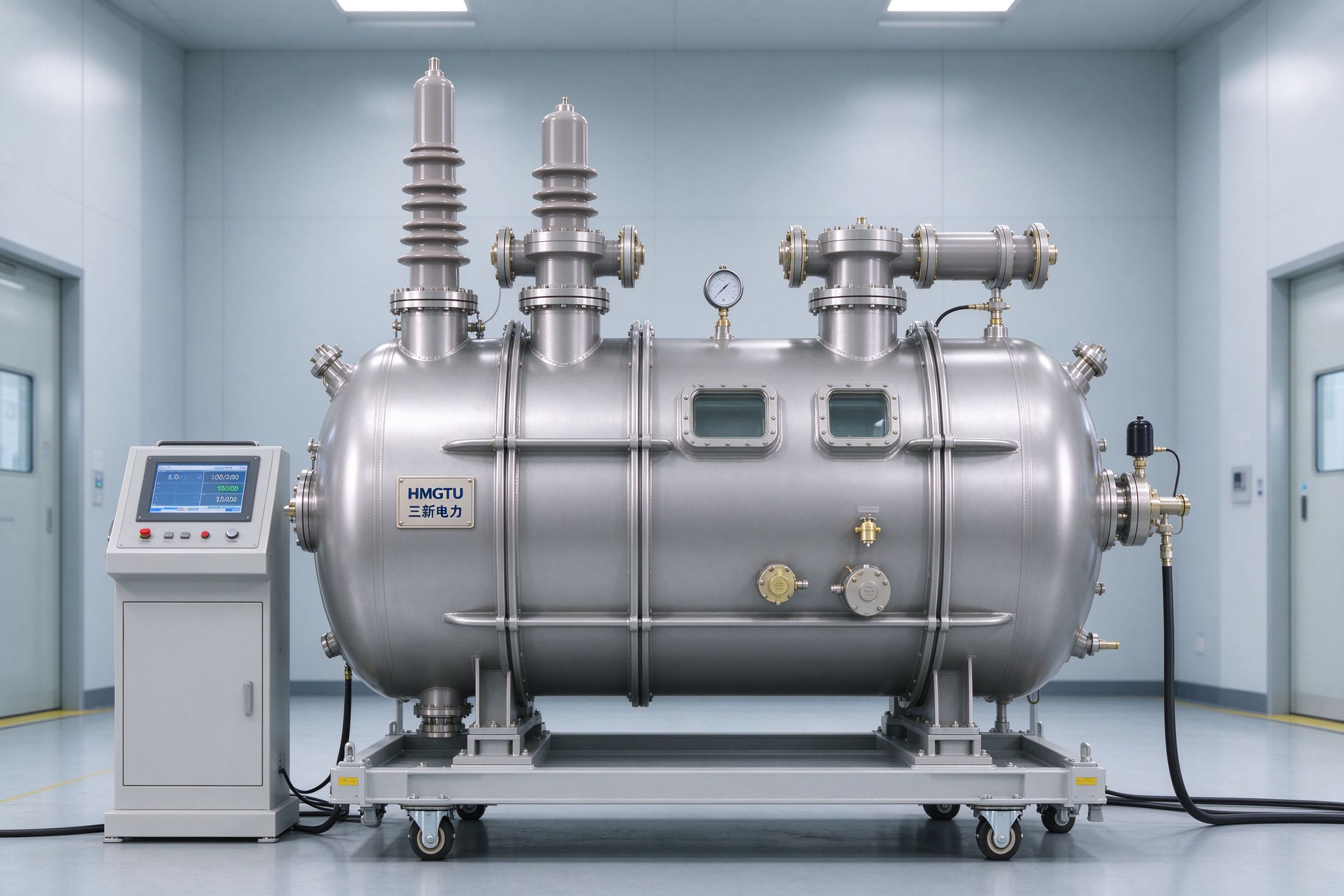

武汉三新电力设备制造有限公司（SANSION POWER）成立于 2005 年，是集电力检测设备研发、制造、调试与电力技术服务于一体的高压检测领域核心企业，建有逾 5 万平方米现代化生产基地，产品远销 100 余个出口国家、服务全球 20000 余家客户。针对电网电压等级升至 1000kV 对试验设备电压、容量的更高要求，三新电力研制出高电压、大容量的 HMGTU 充气式无局放组合电器试验装置，适用于高电压、大容量 GIS、GIL 电力设备的多种试验，是相关厂家预防性、出厂试验的必备设备；增加高压套管接口，还可对传统高压设备进行试验。装置配套 YDQW 系列充气式无局放试验变压器、SXJF-2009 局部放电检测仪、隔离滤波变压器、耦合电容器及操作控制台等成套配置，系统局放量可控、抗干扰能力强，并提供产品定制、技术培训、租赁维修与快速响应的售后服务，如图2所示。       选购GTU充气式无局放装置，核心是守住“电压等级、背景局放量、容量与输出电流、检测仪灵敏度与抗干扰、电源品质、对接能力、标准合规”这几条主线。参数把好关，试验数据才可信，设备投运才安心。若您正为 GIS、GIL 等设备选配无局放试验装备，欢迎联系武汉三新电力，获取针对您具体试品与工况的定制方案。
