三新电力协助黑龙江电力安装公司查找电缆故障

三新电力 - 技术部    2016-06-07    浏览:    二维码

扫描二维码,使用手机查看。

摘要:5月底,黑龙江电力安装公司订购三新电力ST-330电缆故障测试仪一套。 据悉,该套电缆故障测试仪是用于当地一个光伏电场的电缆故障查找项目中。6月,三新电力高级工程师马工到达黑龙江,协助客户查找故障点。 此次故障电缆规格为35KV交联高...

5月底,黑龙江电力安装公司订购三新电力ST-330电缆故障测试仪一套。

据悉,该套电缆故障测试仪是用于当地一个光伏电场的电缆故障查找项目中。6月,三新电力高级工程师马工到达黑龙江,协助客户查找故障点。

此次故障电缆规格为35KV交联高压电缆,全长4公里。不久前,电缆在运行过程中击穿,出现故障。

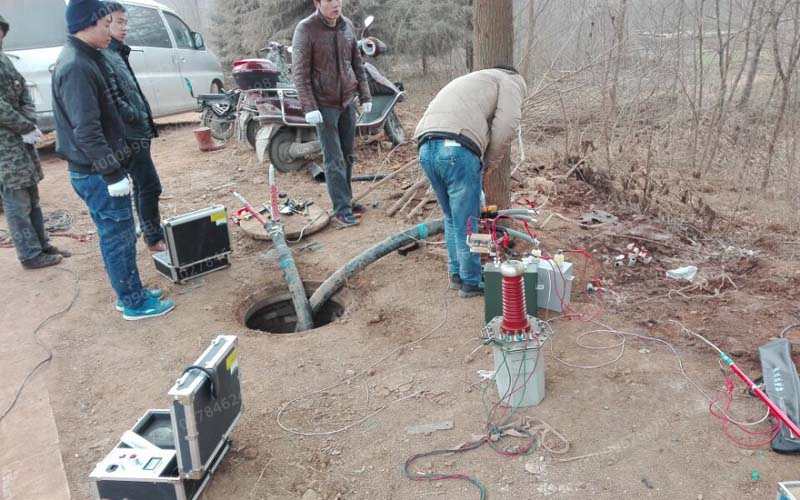

三新电力电缆故障查找现场图

在开始查找故障点之前,须测量电缆的绝缘电阻值,主要目的是检查电缆的绝缘是否老化、受潮,确定电缆除了击穿故障之外,没有其他绝缘缺陷。测量35KV的电缆选用5000V兆欧表即可,分别对电缆的OA、OB、OC、AB、AC、CB进行全长测试,测试完毕后,6次测试波形基本一致,可以确定电缆的绝缘性能符合要求。

检查完绝缘性能之后,用电缆故障测试仪来确定故障点范围及准确定位故障点。按照电缆故障测试仪的说明书指示,将仪器与故障电缆接好线,并按照正确方法操作仪器,采用高压冲闪法进行测试。先用绝缘电阻较低的A相测试,电容器2微法20KV,冲击电压15KV。通过测试,高压冲闪法测试波形为故障点二次击穿波形,确定故障范围。

通过高压冲闪法进行粗测之后,可以确定故障点的大概范围。通过声磁同步定点仪,可以准确定位故障点。

三新电力电缆故障查找现场图

此次定点工作十分顺利,仅花了一个小时就完成了定点工作。接下来就是将故障电缆挖出进行维修。一系列工作完成之后,马工采用串联谐振试验装置对设备进行耐压试验,再次检测电缆的耐压性能。
试验结束后,电力安装公司一行人对马工表示衷心的感谢,高度评价ST-330A电缆故障测试仪。

由于大部分电缆深埋于地下,长度又长,而且会曲折敷设,这些客观的因素都为查找电缆故障点增加了难度。但是对于三新而言,这些都不是问题,三新旗下电缆故障测试设备精良,技术人员经验丰富,再复杂的故障点都不在话下。记下来,三新将对设备进行升级,更快、更精准的定位故障点,服务于广大电力工程客户。
