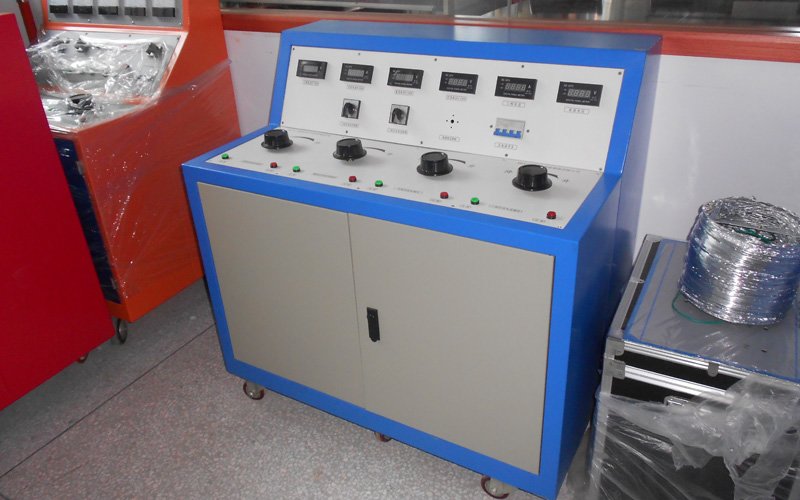

通电试验台的作用及功能说明

高低压开关柜通电试验主要 用于高低压开关厂家做调试、变电站检修替代站内直流操作电源，它能提供各种交、直流电源，便于现场检测，提高工作效率。

1、输出线接线柱前串接10A、16A空气开关作为短路保护。根据用户特殊要求，可以同时合分闸，没有互锁。请用户注意使用中的要求。好每次只能有一组电源输出工作。

2、技术参数中6–7项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值），

3、直流合闸电源输出DC 0 -300V（大容量）是独立的单元 ，可以脱离主体柜，单独使用；也可以与主体柜合并使用，直接从柜体后面板直流300V输出接线柱输出。

4、三相转换开关K1、三相AC380V电压表。
