变压器局部放电试验的基本接线

变压器局部放电试验的基本原理接线如图6-68所示，试验电源一般采用50Hz的倍频或其他合适的频率。

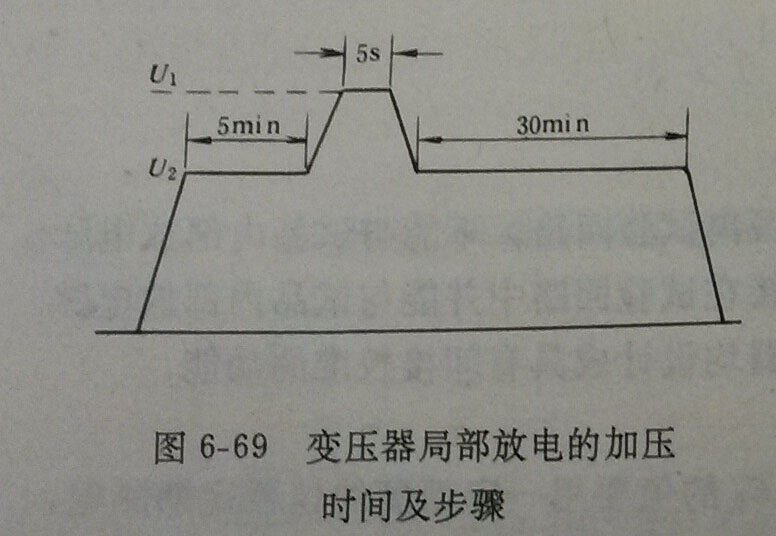

变压器局部放电试验的加压时间及步骤如图6-69所示。试验时首先将试验电压升到U₂，并在此电压下进行局部放电测量，保持5min；然后将试验电压升到U₁，保持5s；后将电压降到U₂，再进行测量：U₁=√3Um/√3=Um（设备高工作电压）；U₂=1.5Um/√3，U₂下允许的放电量Q＜500pC；或U₂=1.3Um/√3，U₂下允许的放电量Q＜300pC。

在电压升至U₂及由U₂再下降的过程中，应记录起始、熄灭放电电压。

试验前记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50%。

在整个试验过程中，应连续观察放电波形，并按一定的时间间隔记录放电量Q。放电量的读取，以相对稳定的高脉冲为准，偶尔发生的较高的脉冲往往为干扰，因而可忽略，但应作好记录备查。

在整个试验期间试品不发生击穿，在U₂的第二阶段的30 min内，所有测量端于测得的放电量Q连续地维持在允许的限值内，并无明显地、不断地向允许的限值内增长的趋势，则试品合格。

如果放电量曾超出允许限值，但之后又下降并低于允许的限值，则试验应继续进行，直到此后30 min的期间内局部放电量不超过允许的限值，试品才合格。
