影响直流耐压与泄漏电流试验的因素及试验结果分析的方法

三新电力 - 技术部    2017-05-05    浏览:    二维码

扫描二维码,使用手机查看。

摘要:用直高发来进行直流耐压与泄漏电流试验,对于发现某些局部缺陷更有特殊意义,目前在高压电机、电缆、电容器等电器设备的预防性试验中被广泛采用。...

直流耐压试验与泄漏电流的测量虽然方法一致,都可选用直流高压发生器来进行测量,但其作用不同,前者是考验绝缘的耐电强度,其试验电压较高;后者是用于检查绝缘状况,试验电压相对较低。

因此,用直高发来进行直流耐压与泄漏电流试验,对于发现某些局部缺陷更有特殊意义,目前在高压电机、电缆、电容器等电器设备的预防性试验中被广泛采用。

直流耐压试验与泄漏电流试验现场图
影响直流耐压试验与泄漏电流试验的因素

1.高压连接导线对地泄漏电流的影响

由于与被试品连接的导线通常暴露在空气中(不加屏蔽时),被试品的加压端也暴露在外,所以周围空气有可能发生游离,产生对地的泄漏电流,尤其在海拔高、空气稀薄的地方更容易发生游离,这种对地泄漏电流将影响测量的准确度。用增加导线直径、减少尖端或加防晕罩、缩短导线、增加对地距离等措施,可减少对测量结果的影响。

2.空气湿度对表面泄漏电流的影响

当空气湿度大时,表面泄漏电流远大于体积泄漏电流,被试品表面脏污易于吸潮,使表面泄漏电流增加,所以必须擦净表面,并应用屏蔽电极。

3.温度的影响

温度对高压直流试验结果的影响是极为显著的,因此,对所测得的电流值均需换算至相同温度,才能进行分析比较。

好在被试品温度为30-80℃时做试验,因为在这样的温度范围内泄漏电流变化较明显,而低温时变化较小。如电机刚停运后,在热状态下试验,还可在冷却过程中对几种不同温度下测量的数值进行比较。

4.残余电荷的影响

被试品绝缘中的残余电荷是否放尽,直接影响泄漏电流的数值,因此,试前对被试品必须进行充分放电。

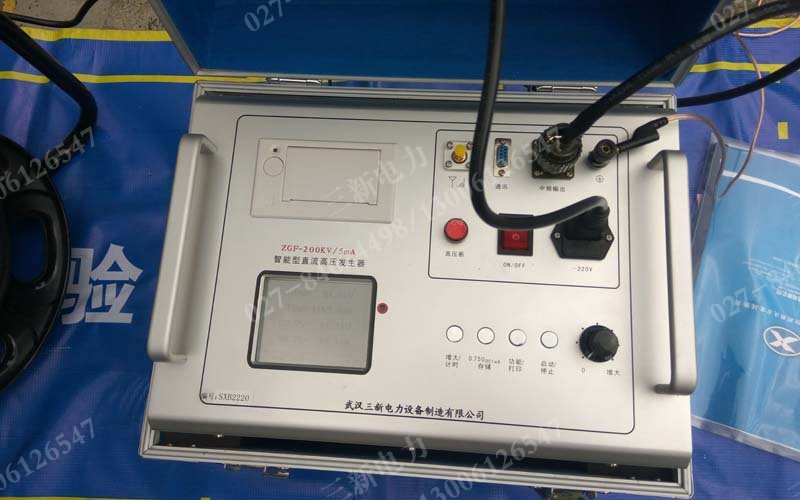

直流高压发生器现场试验图
直流耐压试验与泄漏电流测量结果的判断

将测量的泄漏电流值换算到同一温度下与历次试验进行比较,以及同一设备的相间比较、同类设备的互相比较。

对于重要设备(如主变压器、发电机等),可作出电流随时间变化的关系曲线I=F(t)和电流随电压变化的关系曲线I=f(U)进行分析。

现行“标准”中对泄漏电流有规定的设备,应按是否符合规定值来判断。对“标准”中无明确规定的设备,可以进行同一设备各相互相比较、与历年试验结果比较、同型号的设备互相比较,视其变化来分析判断。
