一．
做耐压试验不知道带多少节电抗器，发电机功率，激励变用多大电压抽头
步骤1：要去现场之前需要提前弄清楚被试品的信息，提前找一个人到工地检查电气设备铭牌，或与业主或工程承包方沟通了解一些重要信息：例如电缆的电压等级、长度、截面积，中间接头处理；变压器的铭牌和厂家信息。
步骤2：用串联谐振小程序根据已知条件推演试验方案，确定用几节电抗器，多大功率的激励变，多大功率的发电机，多大平方的电源线等。也可以提前与武汉三新电力售后部技术人员联系沟通。第2页有串联谐振计算的小程序二维码，用微信扫描存入小程序即可计算。
二．
找不到谐振点,找频失败（现象就是找频时显示高压一直显示0.00kV或0.5kV以内，找到不电压峰值），你可以依据以下步骤逐步来排除：
步骤1：排除接线问题解决方法：
1）检查所有接线是不是对的，每条测试线量一下通断看是否断线或接触不良；高压线要悬空不可以拖地，所有接地线是否都接了（电源，激励变的高压尾，分压器，被试品的外壳接地端或外铠和放电棒都要可靠连接大地）；
2）重点看下分压器线是否接好，通断是否良好；
3）设备接线柱是否有松动或接触不好地方；

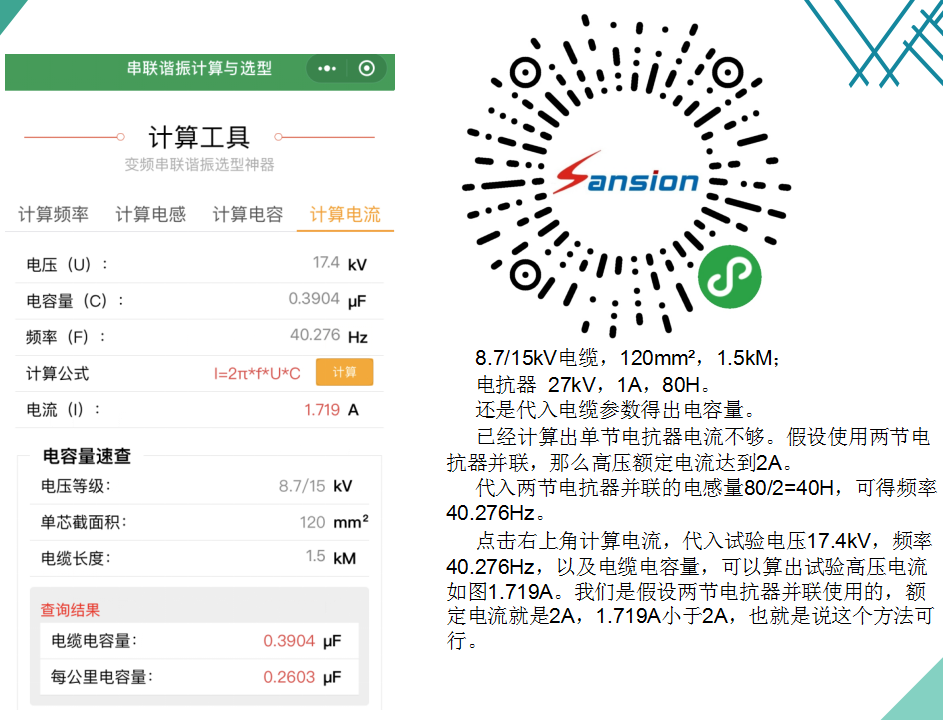

步骤2：理论计算：根据当前配置的已知条件电感量，电容量计算频率是否在30-300Hz以内。计算串联谐振频率及电流的小程序如下：
1）解决方法：根据电抗器的数量，通过串联或并联来改变电感量，改变试验频率满足30-300Hz以内。
步骤3：设置界面设置不对:
1）解决方法：重点看起始电压设置（220V起始电压20V 找不到再增到30V； 380V 30V 找不到增加40或50V，最多50V）；
2）解决方法：将频率步进由大改小（频率步进改成0.1Hz或0.5Hz）;
三、
问题三：升压升不上或报闪络保护，请检查设备及接线，报欠压故障怎么解决啊？
排除1：设置起始电压和电压抽头使用不对:
解决方法：将起始电压设置降低起始电压，由30V改成20V或15V；
计算一下在满足电压的情况，尽可能使用低一级的电压出头，例如由6kV改成3kV出头接线法；过压保护的设置电压是否设低了,例如:升100kV, 设置过压105kV就不对, 按1.1倍耐压目标设置应设110kV.
1: 电抗器放在车子上或有铁板的平台上了, 形成磁场涡流造成功率损耗；
2: 电抗器底板有受潮, 泥土, 当上下叠层后放电而闪络保护；
3: 发电机功率小了, 当带载升压时供电电压下降或不稳定；
4: 激励变电压触头档位选择不对, 例如1.5KV抽头最多升45KV;
四. 显示报故障: “恒速过电流”.
解决方法: 出现报故障“恒速过电流”是主机变频电源输出短路, 请检查从主机变频电源输出至激励变压器低压侧的接线是否有问题。
五．问题四：启动就跳空开
解决方法: 漏保的额定值太小了, 由变频电源是异频的, 启动电流大, 需用绕开漏保来接线, 或者更换大型变频电源专用的漏保开关.
六. 激励变压器不知道如何选择电压出头：
选电压抽头的原则: 先要满足耐压目标选择电压抽头.
1.5kV电压出头适用于10kV电压等级的断路器，变压器等，3kV、5kV适用于35kV电压等级变压器，断路器等，6kV或12kV适用于110kV主变,GIS或更高等级的电气设备耐压试验。一般来说，每种电压出头的可升的高压按30倍来计算，例如1.5kV电压出头可升电压=1.5×30=45kV.（前提是要搭配合适的电抗器数量串并联来实现）
