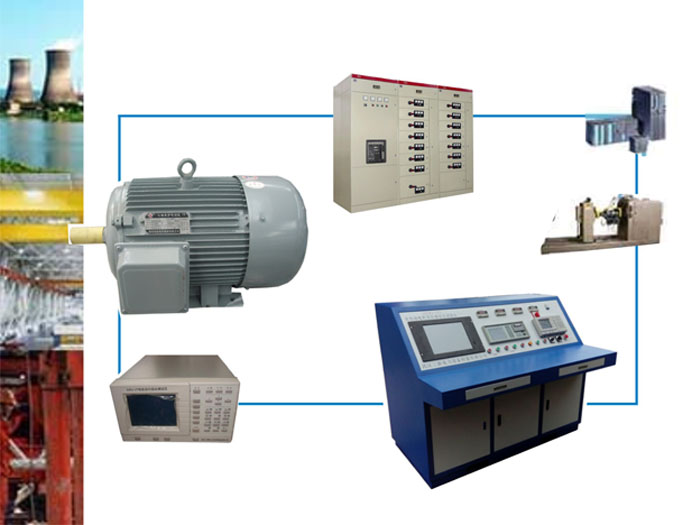

      三相异步电机试验系统[图集]

      产品品牌:三新电力 产品类别:电机试验设备 参考标准:GB755-2008、GB/T1032-2012

      说明书下载

      三相异步电机试验系统是基于虚拟仪器的网络化测控系统,介入到电机装配质量及技术性能综合评价的环节,为电机性能提供精确的测试数据,帮助电机设计师提升电机品质。测试系统由试验电源、动力开关屏柜、智能仪器、信
      三新电力给您提供专业的电力检测解决方案!027-8462 4498。
            三相异步电动机试验系统是基于虚拟仪器的网络化测控系统,接入到电机装配质量及技术性能综合评价的环节,为电机性能提供精确的测试数据,帮助电机设计师提升电机品质。测试系统由试验电源、动力开关屏柜、智能仪器、信号传感装置、功率测量模块、网络数据库和试验软件组成。

      引用标准

      GB755-2008旋转电机  定额和性能GB

      755-2-2003 旋转电机(牵引电机除外)确定损耗

      GB/T1032-2012三相异步电动机试验方法

      系统构成

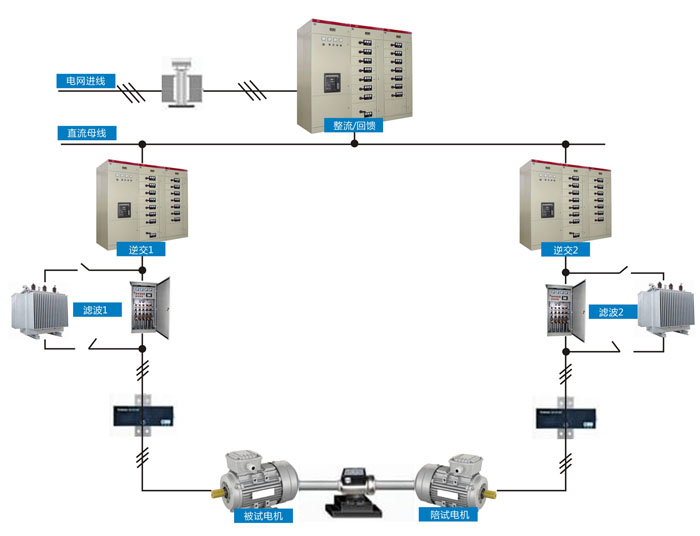

      三相异步电机试验系统的系统构成图



      三相异步电机试验系统性能特点

      电机操作台 基于以太网的网络拓扑,PC的全自动化操作
      直观的数据现实与便捷的操作
      PC完成信号采集和测量
      测量数据实时同步显示



      软操作界面 空载特性曲线
      堵转特性曲线
      工作特性曲线
      温升热态电阻变化



      软件生成曲线图 试验报告可输出,打印
      试验报告格式多样化
      强大的报表处理能力
      数据转存方便



      电机数据信息管理系统
      与企业数据库联网
      数据并网远程可查询
      模块化功能

      三相异步电机试验系统技术参数

      型号规格

      序号 型号 额定电压(V) 输出电流(A) 电机功率(KW)
      1 SXDJ-380 S-C/X 380 ≤1000 ≤560
      2 SXDJ-690 S -C/X 690 ≤800 ≤630
      3 SXDJ-1140 S -C/X 1140 ≤450 ≤630
      4 SXDJ-3KS-C/X 3300 ≤600 ≤2500
      5 SXDJ-6KS-C/X 6000 ≤600 ≤5000
      6 SXDJ-10KS-C/X 10000 ≤700 ≤10000

      试验项目

      序号 检查试验项目 型式试验项目
      1 绝缘电阻的测定 绝缘电阻的测定
      2 绕组在初始冷状体下直流端电阻的测定 绕组在初始冷状体下直流端电阻的测定
      3 工频耐电压试验 工频耐电压试验
      4 匝间冲击耐电压试验 匝间冲击耐电压试验
      5 空载试验 空载试验 空载电流和空载损耗的确定
      铁损和风磨损的确定
      6 堵转试验 堵转试验 堵转电流和堵转转矩的确定
      7 / 热试验
      8 负载特性试验 损耗分析
      效率的确定
      9 Zui大转矩的测定
      10 Zui小转矩的测定
      11 短时过转矩试验
      12 超速试验
       可根据用户要求定制其他试验项目

      三相异步电机试验系统使用说明

      使用说明:
      ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
      ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
      ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
      ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
      ☉ 详细操作说明书下载,请点击这里!

      三相异步电机试验系统质检证书

      点击这里:三新电力质检证书,可查找更多其他证书与报告。

      三新电力产品售后服务保证

      三新电力用实力做担保
      专注行业,专心做事,品质承诺
