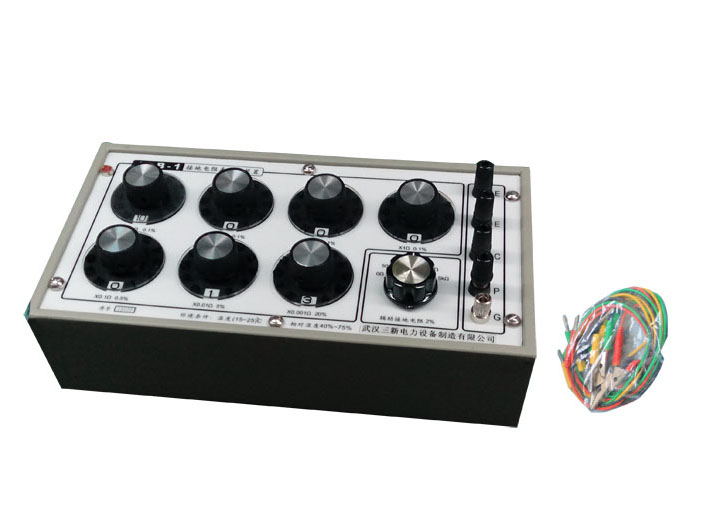

SXJDB-I接地电表检定装置[图集]

        接地电阻表是根据电位补偿原理生产的安全型仪表。它操作简单、携带方便，广泛用于测量单个接地体和集中接地体的接地电阻。接地电阻的测量是监测接地质量，保证用电安全的重要措施。

        接地电阻表的国家检定规程是JJG366-2004接地电阻表检定规程。SXJDB-I接地电阻表检定装置是检定接地电阻表的标准仪器，完全符合JJG366-2004对标准器的要求，可检定各种准确度等级的和各种型号的模拟式和数字式接地电阻表。不得用于接地导通电阻表(工作电流为AC25A)及大地网接地电阻表的检定。可以作电阻箱使用，起始电阻10mΩ，即×0.01Ω测量盘从1开始，不设零位。分辨力达1mΩ。

◆ 接地电阻表检定装置是通过输出交流恒定电流，施加于被测试体的可触及金属壳体与安全地线之间，并测量恒定电流流过被测体产生的电压降，然后通过电压值与电流值之比，得出被测体  的接地导通电阻值或直接显示、直接指示被测体的接地导通电阻值。其测试电流为1A、10A、25A、和30A。一般不低于25A
◆ 本装置可直接输出电阻，测量电流，并提供3 1 2位交流数字电压表测量电流源的空载电压
◆ 本装置可以进行电阻的基本误差的检定、报警预置误差的检定、输出试验电流示值误差的检定及稳定性测试、电流源空载电压的测量

◆电阻输出范围0.010Ω～20001.110Ω；Zui小分辨力：1mΩ。

◆模拟接地电阻rE（标准电阻器）

◆模拟辅助接地电阻rP、rC（辅助接地电阻）

使用说明：
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
☉ 详细操作说明书下载，请点击这里!
