多油断路器不作此项试验，因多油断路器的主绝缘与地之间并联支路很多，整体试验时，个别部件受潮引起泄漏电流增加所占的百分比很小。此外，由于套管结构的特征，当套管的纸质或胶木绝缘层受潮时，泄漏电流反应也不灵敏。对多油断路整体泄漏试验远不如tgδ试验那样灵敏。但在解体试验时，对环氧玻璃布板之类有机绝缘的受潮有可能通过泄漏试验来检测。少油与压缩空气断路器的泄漏试验对下列情况能比较灵敏地反应。
(1)外表的严重污秽：套管的开裂．
(2)压缩空气断路器，因压缩空气相对湿度增高时，带进潮气，干瓷套内壁与导气管管壁造成结露。
(3)少油断路器提升杆、灭弧室以及绝缘油受潮劣化等缺陷。

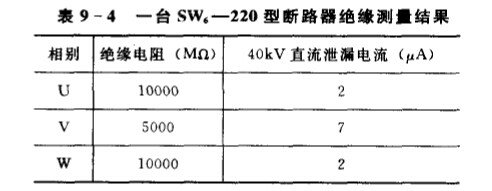

对于高压少油断路器，可以在三角箱加压、断口外侧接地来测量整个单元的泄漏电流。如有异常-再进一步分解是断口还是支持瓷套进水受潮。在绝大多数情况下，断路器进水受潮后，泄漏电流有明显变化，甚至远远超过标准(直流试验电压40kV下，1min的泄漏电流不大于10μA)。但在个别情况下，由于结冰或水分在局部沉积，泄漏电流反应不大灵敏。这要认真仔细研究与必要的检查。例如某变电站一台SW6—220型断路器1996年6月22日的绝缘测试结果见表9一4。由于未引起有关部门重视，未及时查找早期的绝缘缺陷或缩短试验周期，耽误了时间，于1997年4月5日，该断路器V相发生对地击穿爆炸事故。由此可知，泄漏电流测试结果虽符合标准规定，但相间差别很大或与历年相比有异常增长时，应进行分析，查明不正常原因，不可轻易放过。
在试验时注意试验方法正确，高压引线尽可能短而粗，绝缘良好，绝缘件表面应擦干净后测量，以消除表面泄漏的影响。
Q／CSG10007—2004规定：每一元件的试验电压额定电压为40.5kV的试验电压为20kV；额定电压为72.5～252kV的，试验电压为40kV。大修后泄漏电流：252kV的不宜大于5μA；1 26kV及以下的，不应大于10μA；预防性试验时，一般不太于10μA。252kV少油断路器提升杆(包括支持瓷套)的泄漏电流大于5μA时，应引起注意。
