互感器误差的测量

电流互感器

TA的误差包括变比误差与相角误差。变比误差是指额定变比与实际变比之差占实际变比的百分数；相角误差是指二次侧电流相量旋转180°后，与一次侧电流相量的差角，以δ表示，弧度为单位。按规定，二次侧电流I₂超前一次侧电流I₁时为正误差，反之为负误差。误差试验的目的就是检验其误差能否满足准确度的要求。现场常用的有HE₅型与HEB型互感器校验仪法。

电压电感器

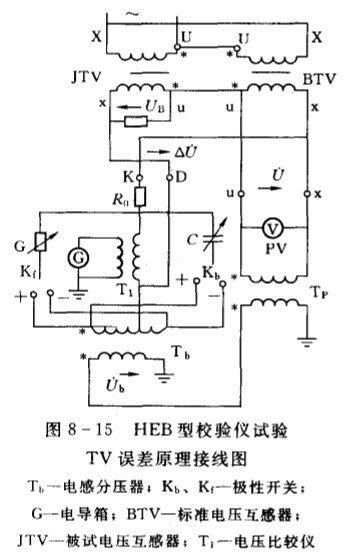

TV的变比差与角差试验，在二次负荷为额定值的25％～100％，功率因数为0.8的条件下进行；试验也采用互感器校验仪。为保证试验精度，好在互感器温度为l 0～40℃时进行试验。利用HEB型互感器校验试验TV的变比与角差的原理接线如图8- 1 5所示。

本页面提供的下载报告为电流互感器误差测量试验报告，更多互感器试验报告统一格式下载详见：http://www.whsxdl.com/report/hgq.html

电流互感器

1  用于关口计量的互感器(包括电流互感器、电压互感器和组合互感器)必须进行误差测量，且进行误差检测的机构(实验室必须是国家授权的法定计量检定机构；

2  用于非关口计量，电压等级35kV及以上的互感器，宜自行误差测量；

3  用于非关口计量，电压等级35kV以下的互感器，检查感器变比，应与制造厂铭牌值相符。对多抽头的互感器，可只检使用分接头的变比；

4  非计量用绕组应进行变比检查。

电压互感器

进行试验时，被试JTV与标准BTV的差电压怍为被试电压△U输入校验仪，标准BTV的二次电压U₂₀作为仪器外部的工作电压U，经过互感分压器T_b降压变为仪器内部工作电压U_b，U：U_b=1000：1。改变串联电阻R₀的大小，就可以改变小电压的测量范围。当R₀=1000Ω时，量限为△U×1；R₀=10³Ω时，量限为△U×10；R₀=10⁴Ω，量限为△U×100。

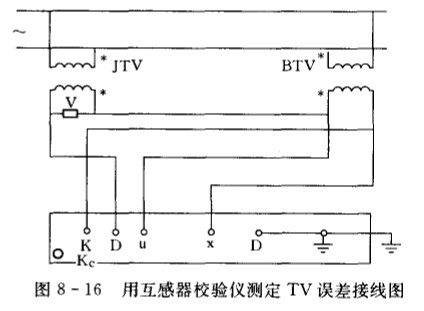

当仪器用来测量小电压或小电流时，为了使有功部分与无功部分单位相同，让Wc=l 59W₀．通过无功单位转换开关Kc进行选择。使片HEB校验仪进行TV的试验接线如图8 —16所示。

校验仪的具体操作步骤及注意事项等均同TA误差测定，只不过在试验中把电流改为电压即可。

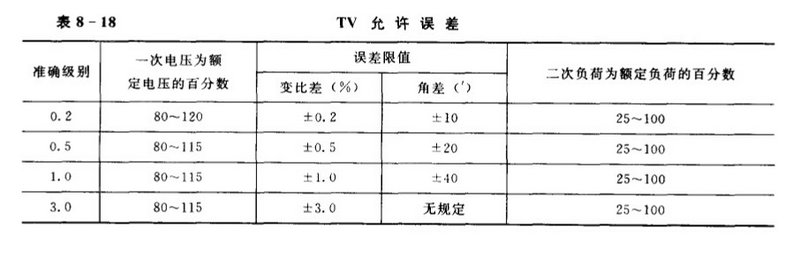

电压互感器各等级所允许的误差限值见表8— l 8。

1)误差试验前应先进行退磁。

2)将校验仪的量程开关切换到测量误差挡，并按被测数值范围选择不同的倍率挡次。

3)合上电源，将电流升到额定值，逐渐增大检流计的灵敏度，轮流转动校验仪的同相盘与正交盘的旋钮，调至检流计光带Zui小，直至其灵敏度Zui大。然后把检流计极性开关倒向另一位置，若光带不变，说明无外界干扰，可按规定的电流点测量误差。

4)若调节校验仪的同相盘与正变盘至刻度的Zui大值附近，才出现检流计光带缩小，则应把量程开关转到更高的量程位置上．如达到×10倍率仍达不到平衡时，则说明此TA的误差已超出校验仪的测量范围，应检查原因。

5)试验结束后，先将检流计的灵敏度开关调节至零位，并逐渐降低电流至零，再切断电源。

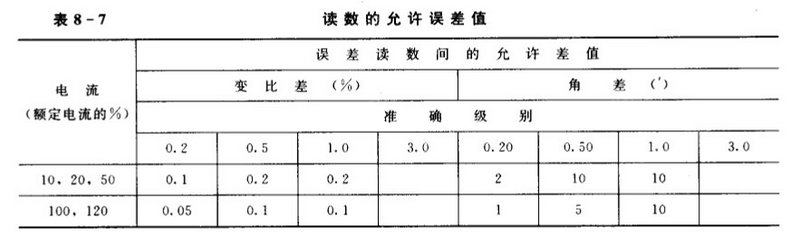

6)误差试验应在互感器的温度为10～40℃时，不同的一次侧电流（10％，20％，  50％，100%，120％额定电流）和不同的二次负荷(额定值和25%额定值，cosψ=0.8)  条件下进行。测量时，每点应测两次，第一次是平稳地升高一次电流至需要值，然后再平稳地降低至该值，并取平均值。但两次读数之间的差值不应超过表8—7的规定。
