互感器的局部放电试验

电流互感器

35kV及以上固体绝缘互感器应进行局部放电试验。110kV及以上油漫式互感器在绝缘性能有怀疑时，可在有试验设备时进行局部放电试验。

电压互感器

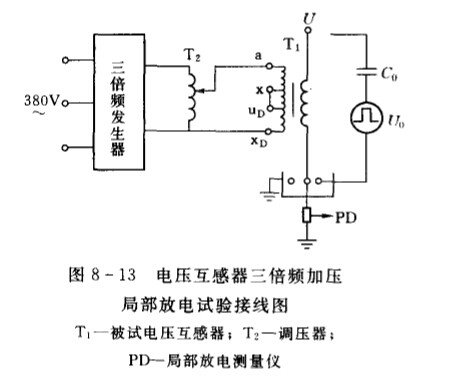

电磁式TV施加电压的方式应采用三倍频加压，局部放电试验接线如图8—13所示。

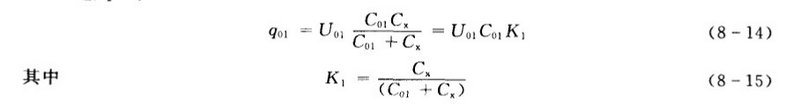

接线完成后在施加电压前，要进行方波放电量校正。当方波注入电容C₀≤0.1C_x时，注入放电量q₀=U₀C₀，但由于电压可感器的电容比较小，一般为50～60pF，而方波注入电容C₀Zui小值为10pF，则C₀>0.1C_x，q₀≠C₀U₀，而是按q₀=C₀C_x/（C₀+C_x）U₀进行计算，若取C₀为10pF以下的电容，当然也能满足C₀＜0.1C_x的要求，但C₀过小，由于引线等杂散电容的影响，实际上的C₀不再是标称值，而是大于标称值，这就产生了较大的误差，需对试验结果进行修正。修正方法是采用两次不同的C₀进行校正。设第一次采用方波发生器，电压为U₀₁，注入电容C₀₁，则注入被试品的放电量q₀₁为

此时放电量表上的相应读数为G₀₁（格数）。

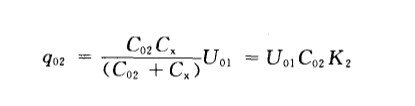

第二次采用方波发生器电压仍未U₀₁，而注入电容改为C₀₂，此时注入试品放电量q₀₂为

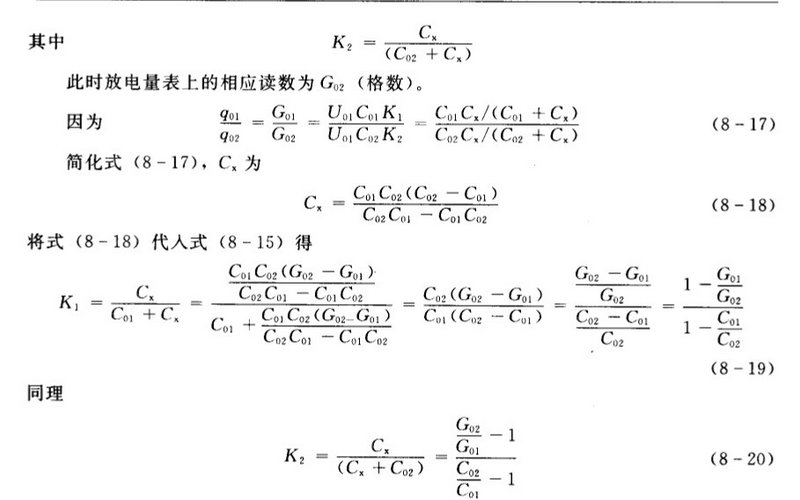

然后将求得的K₁、k₂值代入式（8-14）或式（8-16）求q₀₁、q₀₂，再按下式求得单位各数的皮库（pC）值K₀

K₀=q₀₁/G₀₁=q₀₂/G₀₂（pC/格）

施加试验电压时，测得的实际放电量表格数Gx，再求出试品实际放电量q_x为

q_x=K₀G_x

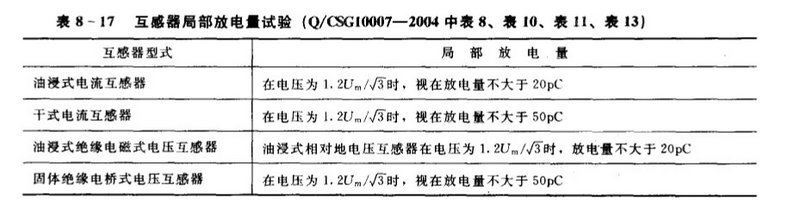

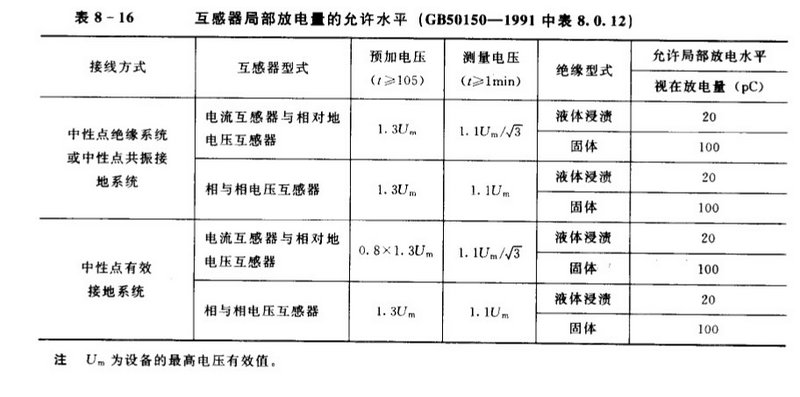

交接试验互感器局部放电水平见表8-16（GB50150-1991表2），预防性试验互感器局部放电量表见8-17（Q/CSG10007-2004局部放电试验）

更多互感器试验报告统一格式下载详见：http://www.whsxdl.com/report/hgq.html

互感器的局部放电测量，应符合下列规定：

1  局部放电测量宜与交流耐压试验同时进行；

2  电压等级为35～110kV互感器的局部放电测量可按10%进行抽测，若局部放电量达不到规定要求应增大抽测比例；

3  电压等级220kV及以上互感器在绝缘性能有怀疑时宜进行局部放电测量；

4  局部放电测量时，应在高压侧(包括电压互感器感应电压)监测施加的一次电压

5  局部放电测量的测量电压及视在放电量应满足下表的规定。

允许的视在放电量水平

这里仅就互感器现场局部放电试验中遇到的干扰及其消除方法介绍如下。

(1)电源干扰。电源干扰可能由在电源网络的可控硅、电焊机、开停电动机等以及试验变压器所产生的干扰脉冲。对电源网内几种干扰，只能采取避开方式。例如夜间进行局部放电试验。对于试验变压器的干扰，除采用试品平衡法接线和高压滤波器外，还应尽量使用额定电压较高的试验变压器。有些单位现有高压为250kV的试验变压器，大约在60％额定电压(150kV)时，局部放电量已达数百皮库，它对试验电力变压器是可使用的(因为电力变压器局

部放电量可达数百皮)，它作为互感器局部放电测量的电源变压器就不合适(因为互感器允许局部放电量较小，仅10～20pC)。对于新型号的250kV试验变压器进行局部放电测试，当电压升到160kV，(即额定电压64％)时，其局部放电量在10pC以下，当电压升到额定值250kV时，局部放电量达数十皮库，这类试验变压器可用来进行220kV等级互感器局部放电的电源。

(2)电晕放电干扰。这类干扰大多由于引线过细和试品高压端放电引起的，由引线产生电晕放电干扰采用Φ50mm左右粗的蛇皮管作为高压引线予以消除。对于高压端尖端放电的干扰，也可采用Φ50mm左右租的蛇皮管在试品端部及其接线桩头处盘绕几圈加以屏蔽。如果仍不能消除，必须在端部戴上屏蔽覃。

(3)悬浮放电干扰。可能是屏蔽罩与互感器高压端接触不良造成的屏蔽罩悬浮放电的干扰。重新用小导线使其连接处接触良好。

(4)强电场感应悬浮电位放电干扰。试品与周围设备的距离太近，引起的强电场感应悬浮电位放电的干扰。消除方法有：①试品周围设备如能移动，尽量使它远离试品；②试品周围设备不能移动，且未接地者，应将这些设备的金属部分接地，若金属部分是隐蔽的(围场内钢筋等)应在其表面用导线将钢筋屏蔽后接地。
