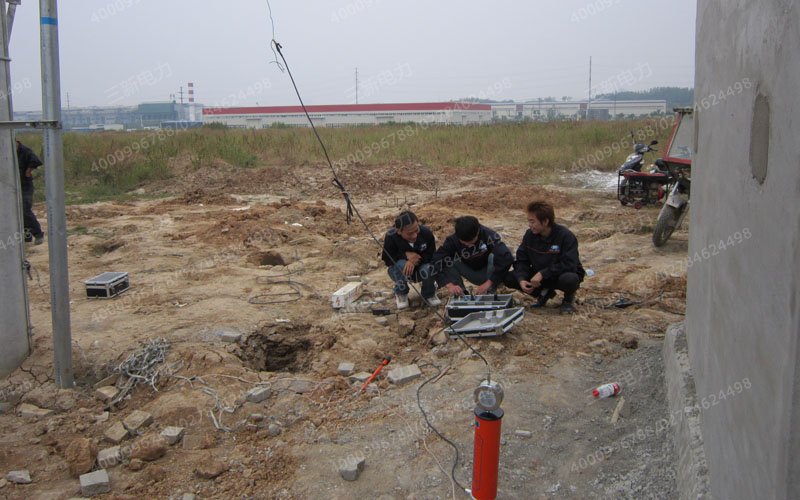

高压电缆直流耐压/泄露电流试验

由于电力电缆的电容量较大，现场往往受到设备条件的限制不能对电缆进行交流耐压试验。而直流耐压试验由于没有电容电流，可大大减少试验设备的容量，因此，广泛用来预防性试验中检查电缆的抗电强度。直流耐压试验还能发现交流耐压试验不容易发现的绝缘缺陷。这是因为绝缘在直流电压作用下，其中的电压是接电阻分布的，当电缆的绝缘中有发展性局部缺陷时，则大部分试验电压将加在与缺陷串联在未损坏的良好绝缘上。从这种意义上说，直流耐压试验比交流耐压试验更容易发现绝缘的局部性缺陷。但是，对橡塑绝缘电力电缆与控制电缆(48V以上)进行交流耐压试验，其试验方法与接线参考有关章节的交流耐压试验进行。

电缆绝缘中的电压分布与缆芯与铅皮间的温度差有很大关系。当温差不大时，靠近缆芯绝缘分担的电压较靠近铅皮处高。当温差很大时．由于温度增高使缆芯处绝缘电阻相对降低，所以分担的电压也减小，有可能小于靠铅皮处绝缘分担的电压。因此．在冷状态下直流耐压容易发现靠近缆芯处的绝缘缺陷，而且在热状态下，易发现靠近铅皮处的绝缘缺陷。

电缆的直流泄漏电流测量可与直流耐压试验同时进行，因为它们的试验接线与试验方法完全一样。但它们的意义是不同的，直流耐压试验对检查绝缘干枯、气泡、纸绝缘机械损伤和包扎缺陷有效；而泄漏电流测量对绝缘劣化和受潮比较灵敏。

本页面提供的下载报告为电力电缆交接试验报告，更多电力电缆试验报告统一格式下载详见：http://www.whsxdl.com/report/dl.html

1  直流耐压试验电压：

1) 纸绝缘电缆直流耐压试验电压U_t可采用下式计算：

对于统包绝缘(带绝缘)：

对于分相屏蔽绝缘

试验电压见表1的规定。

表1 纸绝缘电缆直流耐压试验电压(kv)

2) 18/30kV及以下电压等级的橡塑绝缘电缆直流耐压试验电压，应按下式计算：

3） 充油绝缘电缆直流耐压直流耐压试验电压，应符合表2的规定

表2 充油绝缘电缆直流耐压试验电压(kv)

注：1  上列各表中的U为电缆额定线电压；U₀为电缆导体对地或对金属屏蔽层间的额定电压。

        2  雷电冲击电压依据现行国家标准《高压输变电设备的绝缘配合》GB 311.1的规定。

4) 交流单芯电缆的护层绝缘直流耐压试验，可依据本标准第18.O.9条的规定。

2  试验时，试验电压可分4～6阶段均匀升压，每阶段停留1min，并读取泄漏电流值。试验电压升至规定值后维持15min，其间读取1min和15min时泄漏电流。测量时应消除杂散电流的影响。

3  纸绝缘电缆泄漏电流的三相不平衡系数(Zui大值与Zui小值之比)不应大于2；当6/10kV及以上电缆的泄漏电流小于20µA和6kV及以下电压等级电缆泄漏电流小于10µA时，其不平衡系数不作规定。泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不作为是否能投入运行的判据。其他电缆泄漏电流值不作规定。

4  电缆泄漏电流具有下列情况之一，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：

1) 泄漏电流很不稳定；

2) 泄漏电流随试验电压升高急剧上升，

3) 泄漏电流随试验时间延长有上升现象。

(1)直流耐压试验接线回路各点相互间应有足够的电气绝缘与距离，以免在试验中发生放电击穿。

(2)当电缆被击穿后，易引起振荡性放电，产生过电压，个别情况过电压可达5倍试验电压。为防止过电压，必须使电缆的放电回路成为非振荡性。因此，需要在试验回路中串联一个电阻，其数值大小视试验变压器绕组的漏感、回路中电阻及被试验电缆的电容而定。在一般情况下，对于6～10kV电缆，此电阻可选用0.1~1MΩ。

(3)由于整流电压脉动和负荷电流在整流回路中引起电压降，故试验的直流高压应在高压侧与被试电缆并联测量，以免试验电压偏低。

(4)由于整流回路接线的泄漏电流很大，故测量电缆的泄漏电流时，一定要在电缆引线处串接表计直接测量，以保证其准确性。

(5)充油电缆的电缆油工频击穿强度与tgδ测量见GB50150—1991与Q／CSGl0007—2004电缆油击穿电压，对于110—220kV的不应低于45kv；对于330kV不低于50kv；100℃时电缆油的tgδ时不人于0.5％(110～220kV)；对于330kv不应大于0.4％。

(6)每次耐压试验后必须通过0.1～0.2MΩ的限流电阻放电3次以上，每次放电时间不少于5min。
