高压电缆绝缘电阻试验

导读:电缆绝缘电阻的测量是检查电缆绝缘是否受潮、脏污或存在局部缺陷。如果电缆受潮或有局部缺陷,它的绝缘电阻显著降低,吸收比近似为1。在电缆耐压试验前后均应测量各相绕组的绝缘电阻,三相不平衡系数一般不于2.5。比较各相绝缘电阻对于判断绝缘状况有很大帮...
试验推荐设备
SX双显示绝缘电阻测试仪 BY系列数字式绝缘电阻测试仪 SX指针式绝缘电阻测试仪 SX2678水内冷发电机绝缘测试仪



>>试验报告格式下载:点击下载

电缆绝缘电阻的测量是检查电缆绝缘是否受潮、脏污或存在局部缺陷。如果电缆受潮或有局部缺陷,它的绝缘电阻显著降低,吸收比近似为1。在电缆耐压试验前后均应测量各相绕组的绝缘电阻,三相不平衡系数一般不于2.5。比较各相绝缘电阻对于判断绝缘状况有很大帮助。

测量结果的分析判断

测得的绝缘电阻值,还可与历次试验结果比较.或三相之间进行比较,从比较中发现绝缘存在的缺陷。Q/CSG10007-2004规定纸绝缘电缆、橡塑绝缘电缆绝缘电阻大于1000MΩ。橡塑绝缘电缆外护套绝缘电阻每千米不低于0.5MΩ。电力电缆主要的试验项目为直流泄漏电流与直流耐压试验,如绝缘电阻不良,一般均可在泄漏电流试验中发现。

本页面提供的下载报告为电力电缆交接试验报告,更多电力电缆试验报告统一格式下载详见:http://www.whsxdl.com/report/dl.html

1  耐压试验前后,绝缘电阻测量应无明显变化;

2  橡塑电缆外护套、内衬层的绝缘电阻不应低于0.5MΩ/km;

3  测量绝缘用兆欧表的额定电压,宜采用如下等级:

1) 0.6/1kV电缆用1000V兆欧表;

2) O.6/1kV以上电缆用2500V兆欧表;6/6kV及以上电缆也可用5000V兆欧表;

3) 橡塑电缆外护套、内衬层的测量用500V兆欧表。

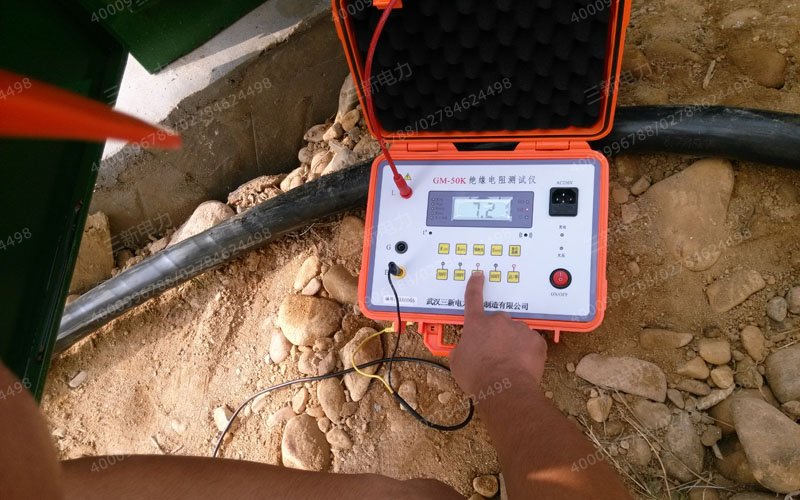

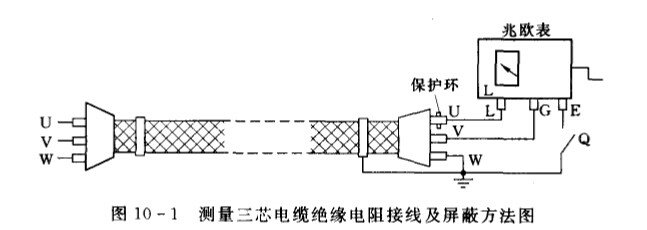

(1)对已经运行的电缆,要经过充分放电后再拆除两端的切对外连线,用干净细布将电缆头擦干净,并作好屏蔽。当被试电缆为三芯时.可利用非被试芯线作为两端屏蔽环的连线,如图1所示

(2)将电缆被测芯接于摇表L柱上,非被测芯线均应与电缆铅皮一同接地井接在摇表的E柱上。如果电缆接线端头表面可能产生表面泄漏时,应加以屏蔽,用软铜线绕1~2圈即可,并接到摇表的G端子上。如果摇表的火线不带屏蔽的导线,要用布带吊起来,不能放在地上,以免影响测量结果。

(3)在摇表的接地回路接上开关Q,当摇表达到额定转速(120r/min)时,将开关Q合上,同时开始计时。读取5s与60s的绝缘电阻值。读数完毕后,先断开开关Q,再停止转动摇表。用串有0.1~0.2MΩ的放电棒将电缆放电,时间不少于2min。

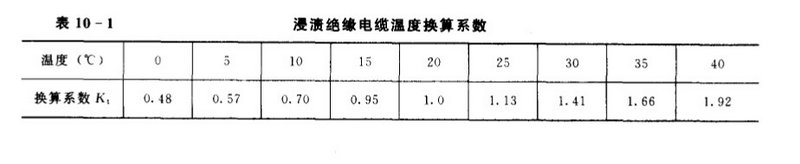

(4)记录试验时的温度与气候情况。因为电缆的绝缘电阻值随温度与长度而变化,为便于比较,可将测量结果换算到20℃和1km长度时的数值。换算公式为    R20=RtKtL式中R20—温度为20℃时的绝缘电阻值,MΩ;    Rt—温度为t℃时测得的绝缘电阻,Mn;Kt —温度换算系数,从表10—1中查得;    L—电缆长度,Km。

(5)当被测电缆较长,充电电流很大时,摇表开始指示值可能很小。但是,这并不表示绝缘不良,必须经过较长时间的摇测才能得到正确的结果。
