电动机空载特性试验是指电动机不带负载,在定子绕组上加额定电压,测其空载电流和空载损耗的试验。
一、试验目的
通过空载特性试验,可检查电动机的内部接线和匝数是否正确,电机气隙、铁芯质量、机械安装质量是否良好等。
交接试验标准规定,交接时进行电动机空载转动检查和空载电流测定;预防试验规程规定,在必要时才进行电动机的空转检查并测定空载电流和空载损耗。

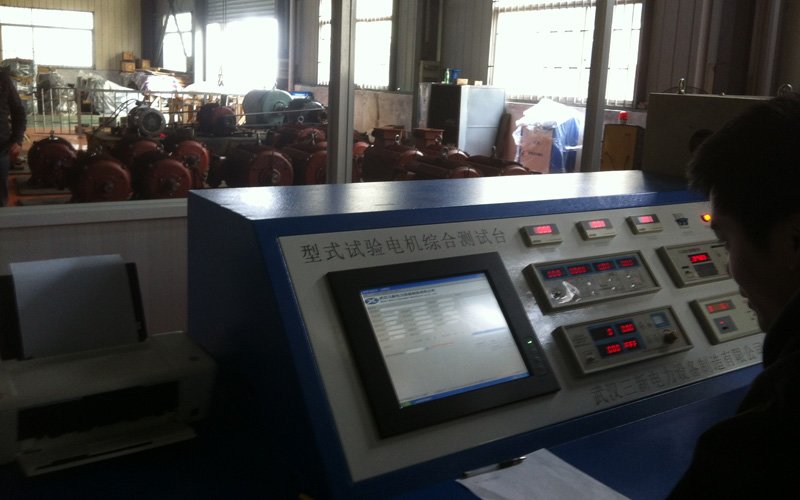

二、试验方法
(1)试验前的准备:
1)检查电动机绕组接线应正确。
2)电动机的绝缘试验应合格。
3)用手转动电动机转子,应转动灵活、无异常现象。
(2)试验接线:电动机空载特性试验接线如图6—6所示。
(3)试验步骤:
三、试验步骤
1)接好线,各仪表量程选择适当。
2)合上开关S1,S2,将电流互感器的二次侧短路。
3)合上电源开关S,给电动机加上三相堆成额定电压,使其在空载下起动。
4)电动机转速正常运作一段时间后,拉开开关S1、S2,读取各仪表指示值。
5)如需测录空载特性曲线,应使用可调电压的电源供电,电压从1.3Ua逐渐下降,测不同电压下空载电流和功率,直到不能再低为止。
四、注意事项
1)试验前应做短时空转检查,规程规定一般不少于1h。检查各部分运转是否正常,待各部分温度稳定后再进行试验,以取得稳定的空载特性。
2)预防性试验时,仅对电动机有怀疑时才测量空载电流;3kV以下的电动机仅测量空载电流,不测量空载损耗。
3)力求试验电压三相对称、稳定,以保证试验结果的准确。
4)试验电压应为电机额定电压,当相差不超过±3%时,可按下式换算成额定电压下的数值。
五、试验结果分析
空载试验时,要求电动机转动正常,空载电流自行规定。一般在额定电压下,正常的电动机空载电流约为额定电流的20%~50%,空载损耗约为额定功率的3%~8%。三相电源电压对称时,额定电压下的三相空载电流应平衡,任一相与平均值的差值不应大于10%。若差值较大,表明被试电动机内部存在三相匝数不等或定子与转子间的气隙不均匀等缺陷。预防性试验规程还规定,额定电压下的空载损耗值不得超过原来值的50%。
