避雷器是保证电力系统安全运行的重要保护设备之一。主要用于限制由线路传来的雷电过电压或有操作引起的内部过电压。目前,国内应用范围广的是氧化锌避雷器。
在交接试验中,对避雷器的主要检测项目有:绝缘电阻及泄露电流。
测量避雷器的绝缘电阻可以选用绝缘电阻测试仪(即兆欧表),根据电压等级、功能要求选择合适的兆欧表,按测试步骤进行测量,读取数值,即可完成绝缘电阻的测量。

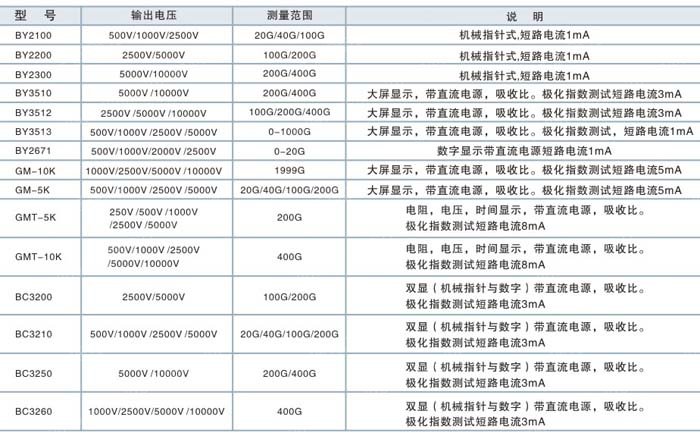

下附兆欧表选型指南
避雷器的泄露电流分别要测直流泄露电流和交流泄露电流。
在进行避雷器直流泄漏电流测试时必须停电作业,测试设备选择直流高压发生器,选型如下:电压等级在10KV,可选用60/2直高发,电压等级在35KV,则选用120/2直直高发,电压等级在110KV,则选用200/2直高发。值得一提的是,在进行10KV避雷器直流泄露电流测试时,还可选用氧化锌避雷器直流参数测试仪。
选用氧化锌避雷器测试仪对避雷器进行交流泄露电流试验时,必须带电作业。目前,三新电力主推四款避雷器测试仪,根据功能不同分别命名为I、II、III、IV型。
在室内进行试验时,所有的型号均可适用,但是需要通过试验变压器对被测避雷器进行升压,提供高压源。
在现场测试时,35KV以上的工程所有型号都可满足测试需求。因10KV线路直接对地,所以在电压等级为10KV情况下,测量避雷器的交流泄露电流智能选用IV型,SXYHX-IV型氧化锌避雷器测试仪可通过钳形表采样电流,创造试验条件。
下附氧化锌避雷器测试仪选型指南
|
测交流 (主要对避雷器的测容性、阻性、全电流的检测) |
测直流(主要是测泄漏电流) 1、1mA电流情况下的电压多少 2、在得知电压情况下下降0.75倍的电流需<50mA |
生产 厂家 |
SXYHX –II:为智能型,还能显示角度等参数 SXYHX –III:三相可同时测量,不需要取电压信号 检测时备注:需配调压器,按功能选型即可 |
电压<10KV::选避雷器的直流参数 电压>10KV:选用直流高压发生器
|
电力工程单位
|
SXYHX:普通式,需取电流电压信号 SXYHX –II:为智能型,还能显示角度等参数 SXYHX –III:三相可同时测量,不需要取电压信号 SXYHX-IV:三相同测,主要用于10KV,需取电流 检测时备注:无需配调压器。要按功能及电压等级选型 |
|
是否 带电 |
必需带电情况下才能检测 | 必需停电情况下才能检测 |
