电缆绝缘电阻值是怎么规定的?怎么测电缆的绝缘电阻?

三新电力 - 技术部    2016-10-24    浏览:    二维码

扫描二维码,使用手机查看。

摘要:绝缘电阻是表征电缆绝缘体特性的基本参数之一。对于电缆的绝缘值,究竟多少才表示电缆绝缘性能合格?在实际应用中,应该如何测量电缆的绝缘电阻值呢?...
新电缆绝缘电阻的低值(非测量相接地)

良好(合格)的电力电缆的绝缘电阻通常很高,其低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20℃时每千米电阻值),额定电压6KV及以上的应不小于100MΩ,额定电压1~3KV时应不小于50MΩ。具体规定如下:

聚氯乙烯绝缘聚氯乙烯护套电力电缆,20℃条件下,每千米长度的绝缘电阻低值为:额定电压1kV,即电压电力电缆,一般不小于40MΩ;额定电压6kV,一般不小于60MΩ。

交联聚乙烯绝缘聚氯乙烯护套电力电缆,20℃条件下,每千米长度的绝缘电阻低值为:额定电压6kV,导体截面16~35mm2,一般不小于1000MΩ;导体截面50~95mm2,一般不小于750MΩ;导体截面120~240mm2,一般不小于500MΩ。额定电压10kV,导体截面16~35mm2,一般不小于2000MΩ;导体截面50~95mm2,一般不小于1500MΩ;导体截面120~240mm2,一般不小于1000MΩ。

橡皮电缆,20℃条件下,每千米长度的绝缘电阻低值额定电压6kV,一般不小于50MΩ;    额定电压1kV,一般不小于2MΩ。

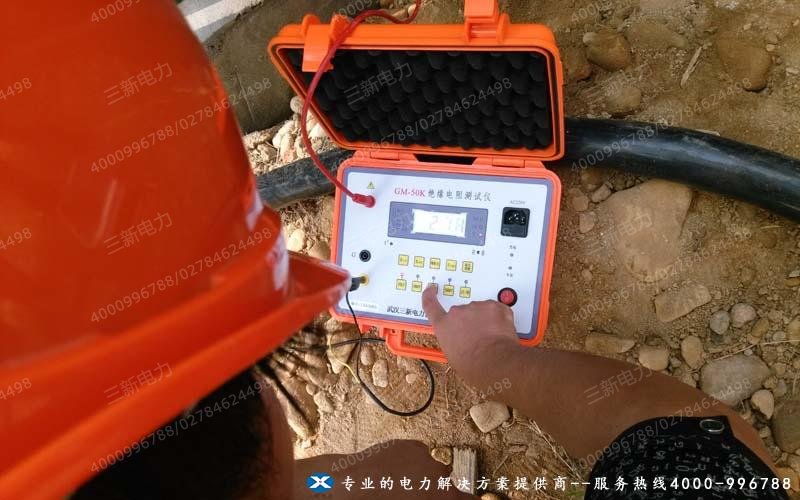

电缆的绝缘电阻试验现场图

用兆欧表测量电缆绝缘电阻的方法

测量前检查

当兆欧表没有接上任何导线或被测物时,摇动手柄到额定转速,检查指针是否在“∞”位置,然后再讲其他线路L、接地E的接线柱短接,缓慢转动发电机手柄,检查指针是否指在“0”处。如果指针不能指到或“∞”处“0”则说明找偶哦表已坏,不能得出正确的测量结果,必须停止使用。

兆欧表接线

兆欧表一般有3个接线柱,一个为线接线柱,标号为L,一个为地接线柱,标号为E,另一个为保护或屏蔽接线柱,标号为G,测量时,L与被测设备和大地绝缘的导体部分相接,E与被测设备的外壳或其他导体部分相接。测量时,一般只用L和E两个接线柱就可以了。但当被测设备表面漏电严重,对测量结果影响较大而又不易消除时,比如空气太潮湿、绝缘材料表面受到浸蚀而又不能清理干净时,必须连接G端钮。这样,表面漏电流从发电机正极出发,经接线柱G流回发电机负极而构成回路,而不再经过兆欧表的测量机构,消除了表面漏电流对测量的影响。

测量和读数

使用时兆欧表应该平放,以免影响测量机构的自由转动。摇动手柄时,应由慢渐快,均匀加速并稳定到120 r/min,切勿忽快忽慢,否则指针前后摆动,读不出正确读数。摇动过程中,当出现指针已指0时,就不能再继续摇动,以防表内线圈损坏。由于被测设备的绝缘电阻,视测量时间的长短而有所不同,通常采用恒定转速在1 min后,指针稳定不变时,才能读数和记录。如需要,还应记录测量时的环境温度和气候条件以及所用兆欧表的电压等级、测量范围及被测设备的状况等,以便进行综合分析。

使用注意事项

(1)首先要按《电气设备交接和预防性试验标准》的规定,根据被测设备的性质和电压等级,选择适当电压等级的兆欧表。低压电气设备需使用电压低的兆欧表。一般选择原则是:500V以下的电气设备选用500~1000V的兆欧表;绝缘子、母线、隔离开关应选用2500V以上的兆欧表。兆欧表测量范围的选择原则是:要使测量范围适应被测绝缘电阻的数值以免读数时产生较大的误差。如有些兆欧表的读数不是从零开始,而是从1MΩ或2MΩ开始。这种表就不适宜测定处在潮湿环境中的低压电气设备的绝缘电阻。因为这种设备的绝缘电阻有有可能小于1MΩ,仪表得不到读数容易误认为绝缘电阻为零,而得出错误结论。

电缆的绝缘电阻试验现场图

(2)在测量前要将与被测的设备连接的各方面的电源完全断开,并将被测的设备充分放电。放电时间至少1min,电容较大的设备应至少放电2min。在有感应电压的线路上测量绝缘时,必须将另一回路同时停电,方可以进行测量,并且走对间隔。雷雨天气,严禁测量线路的绝缘。

(3)兆欧表与被测设备的连线必须采用单股软线,不能用双股线。两根引线不能缠绕在一起,引线不能与电气设备或地面接触。

(4)在测量前,应当检查兆欧表好环。

(5)测量应当由两人同时进行。使用时,要将兆欧表放置平稳,保证人体和兆欧表连线与带电体保持安全距离。

(6)接线时,接地E端钮应当接在被测电气设备外壳或地线上,线路L端钮与被测导体连接。测量电缆的绝缘电阻时,应当将电缆的绝缘层接到屏蔽端子G上,以消除绝缘物表面的泄漏电流对所测绝缘电阻值的影响。

(7)测量时,测量电动机三相绕组之间的电阻。将两测试夹分别接到任意两相绕组的任一端头上,平放兆欧表,手摇兆欧表的手柄速度由慢至快,当转速达到120r/min,并保持匀速时,指针稳定,读取15s及60s两个读数。用同样方法,依次测量每相绕相与机壳或地  线的绝缘电阻值。

(8)测量较长电缆或电容的绝缘时,初充电电流很大,因此兆欧表指示很小,但这不表示被测设备的绝缘不良,必须经过较长时间,等指针稳定后再读数,才能取得正确的读数。

(9)如果所测整个电缆的绝缘电阻不合格,则应分段测量,找出绝缘电阻过低的部分。

(10)测量结束后,先取下兆欧表测量的连线,再停止摇动手柄。测量完毕,要立即对被测设备放电。

(11)将测量的电缆的绝缘电阻结果、环境温度、测量人姓名记入绝缘电阻记录本,以备查证。
