变压器温升试验的几种方法详细介绍

当被试变压器位于发电厂时，则可用发电机开机进行试验，调节发电机励磁，使被试变压器满载，并达到额定电流。这种方法适用于高压大容量的变压器在现场做试验。

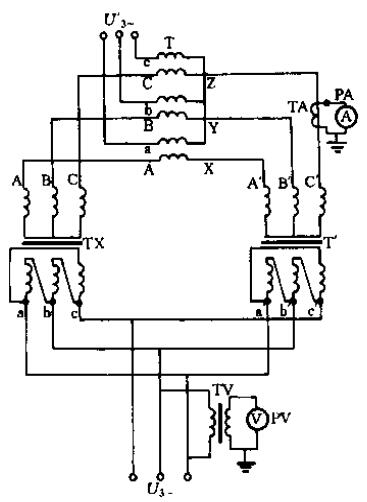

采用相互负载法进行变压器的温升试验时，其接线如图4所示。

图4：相互负载法的试验接线
TV——电压互感器；TA——电流互感器

此时需要三台变压器和两个试验电源，并将被试变压器TX与供给空载损耗的辅助变压器T同一侧的各同名端并联。由电源U_3~供给额定频率的额定电压，使在被试变压器中产生额定电压下的空载损耗；调节U'_3~，使被试变压器内产生额定电流下的短路损耗。

辅助变压器的电压和接线组别应与被试变压器相同，其容量大于或等于被试变压器的容量，一般采用同规格产品。供给短路损耗的变压器T，其电流应大于或等于被试变压器的额定电流，其电压要大于或等于被试变压器与辅助变压器阻抗电压之和。

试验时，在TX和T’的高压侧未连接前，先加上等于被试变压器额定电压的电源U_3~，用电压表测量AA’、BB’和CC ‘间的电压。当接线正确时，其指示值应接近于零。反之，则约

等于TX (T') 的二次线电压，这说明两台变压器(TX和T ‘)的相位不对。当接线正确时，断开电源U_3-，方可接通TX和T ‘的二次，此时，若将U_3-接入，二次仍没有电流，被试变压器处于空载状态。然后将U'_3~从零增加，使T的二次产生循环电流，并调节U’_3~使被试变压器达到额定电流。这样，电压和电流都满足了试验的要求。

相互负载法的试验条件与被试变压器的运行工况相一致，所提供的数据准确可靠，并且试验电源的容量大为减小（当略去T的损耗时），可由下式估算，即

S_T≥（I₀₁%＋ I₀₂%）S_n＋（U_kI%＋U_k2%）S_n

式中

S_T——试验电源的容量(kVA)

I₀₁%、 I₀₂%——被试变压器和辅助变压器空载电流的百分数；

U_kI%、U_k2%——被试变压器和辅助变压器短路电压的百分数；

S_n——被试变压器的额定容量(kVA)。

当以不同的三相电源U3’-和U3-供电而不能同步时，应使二者的频率差不大于2~4Hz．以消除表计的摆动。

相互负载法所用的短路损耗辅助变压器T的二次，必须具备6个高压出线套管。试验时被试变压器与辅助变压器之间必须间隔一定的距离，以避免热辐射的影响，造成试验误差。
