一文详解高压开关柜知识|停送电操作及故障判断处理

三新电力 - 技术部    2020-08-10    浏览:    二维码

扫描二维码,使用手机查看。

摘要:基本定义 高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kV~550kV的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器、高压操作机构...

基本定义

高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kV~550kV的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器、高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位。

功能:高压开关柜具有架空进出线、电缆进出线、母线联络等功能。

应用:主要适用于发电厂、变电站、电力系统变电所、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。

组成:开关柜应满足交流金属封闭开关设备"标准的有关要求,由柜体和断路器二大部分组成,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

五防:

1、防止带负荷合闸:高压开关柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置。

2、防止带接地线合闸:高压开关柜内的接地刀在合位时,小车断路器无法进合闸。

3、防止误入带电间隔:高压开关柜内的真空断路器在合闸工作时,盘柜后门用接地刀上的机械与柜门闭锁。

4、防止带电合接地线:高压开关柜内的真空断路器在工作时合闸,合接地刀无法投入。

5、防止带负荷拉刀闸:高压开关柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置。

结构组成

主要由柜体、高压真空断路器、储能机构、小车、接地刀开关和综合保护器等组成。





某个厂家的高压开关柜做样例给大家展示下内部详细结构

①柜体

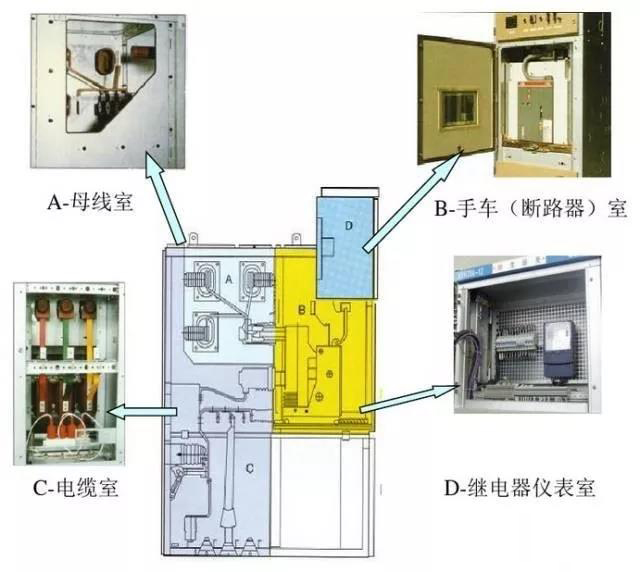

用铁板压制成型,为封闭式结构,设有仪表室、小车室、电缆室、母排室等,各室之间用铁板隔离,如图1所示。仪表室安装有综合保护器、电流表、电压表等器件;小车室安装有小车、高压真空断路器;母排室安装三相母排;电缆室用于对外连接动力电缆。

②高压真空断路器

所谓高压真空断路器是将其主触头安装在密闭的真空室内,当触头通断时其电弧无气体助燃,不至烧坏而经久耐用,同时,用绝缘材料做底座,以提高真空开关的绝缘性能,故称高压真空断路器。

电气工程清单计价、施工图预算编制、配管配线工程量计算、建筑工程概预算、工程量计算通用表等全文30个课件,电子版!发邮箱!

③小车机构

将高压真空断路器安装在小车上,随小车运动,当顺时针摇动手柄时,小车进入柜内,载着真空断路器插入高压电路;逆时针摇动手柄时,小车退出柜内,带动真空断路器抽出高压电路,如图2所示。

④储能机构

由一台小电动机驱动弹簧储能,利用弹簧释放动能将真空断路器合闸。

⑤接地刀开关

是一种作用于安全联锁的刀开关,当接地刀开关合上时高压柜门才能打开,否则,接地刀开关未合上时,高压柜门不能打开,起到安全联锁保护作用。

⑥综合保护器

是一种微机保护器,由微处理器、显示屏、按键与外围电路所组成。用于取代原始的过流、过压、时间等继电器保护电路。输入信号:电流互感器、电压互感器、零序电流互感器和开关量等信号;可用键盘设置电流值、电压值、速断时间、启动时间等数据;显示屏可显示实时数据并参入控制,执行保护动作。
