变压器经受出口短路故障的危害及试验要求

三新电力 - 技术部    2021-01-22    浏览:    二维码

扫描二维码,使用手机查看。

摘要:变压器经受出口短路故障的危害 (1)变压器突然短路会产生很大的短路电流。持续时间虽短,但在断路器来不及切断前,变压器会受到短路电流的冲击,影响热稳定,可能使变压器受到损坏。 (2)变压器突然短路时,过电流会产生很大的电动力,...

变压器经受出口短路故障的危害

(1)变压器突然短路会产生很大的短路电流。持续时间虽短,但在断路器来不及切断前,变压器会受到短路电流的冲击,影响热稳定,可能使变压器受到损坏。

(2)变压器突然短路时,过电流会产生很大的电动力,影响动稳定,使绕组变形,破坏绕组绝缘,其他组件也会受到损坏。 如果出现变压器短路故障的同时伴随有变电站保护或者直流系统失灵的故障,往往会造成变压器燃烧爆炸的恶性事故。扫描二维码观看变压器爆炸的视频。

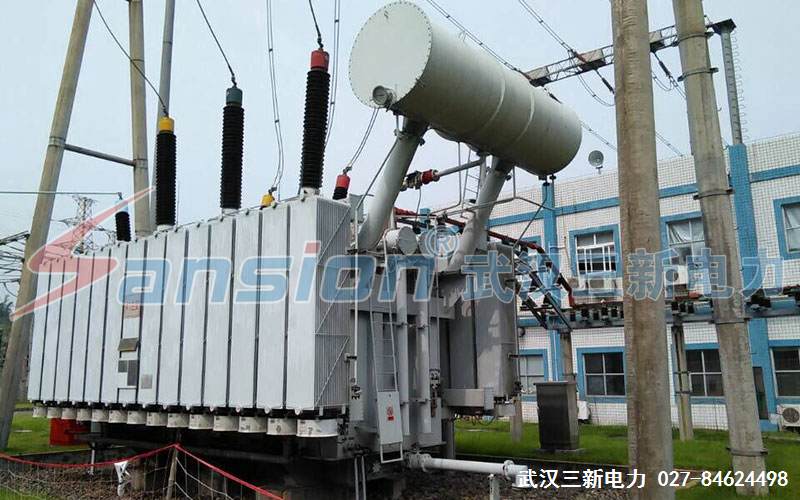

三新电力变压器绕组变形测试现场图

变压器经受出口短路故障后的检查试验要求及判断方法

变压器一旦承受近距离出口短路,不管是否引起跳闸,都要针对短路故障性质、短路电流大小、短路点距出口距离远近、继电保护及自动装置动作情况、油色谱分析等进行综合分析,判断绕组是否变形、绝缘是否损坏,以确定变压器能否继续运行。对跳闸的变压器 还要测量其绕组直流电阻、绕组变形、空载损耗,以判定损坏程度,确定是否可以继续运行,制定修复方案。通常采用的判断方法有:

(1)变压器外观检查,如外壳有无明显凹凸、箱体焊缝是否渗漏油,检查压力释放装置动作情况,气体继电器是否动作或发出信号、是否集有可燃性气体。对仍在运行的变压器要注意辨别发出的声音是否为连续、均匀、轻微的“嗡嗡”声,若声音不均匀或有特殊声音,则需要进一步处理。

(2)对变压器油样进行油气相色谱分析,通过对油中溶解气体成分及含量的分析,根据不同的成分(如局部放电时会有乙炔、氢气,较高温度过热时总会有乙烯)及含量可判断变玉器存在的潜伏性故障及性质。

三新电力变压器绕组变形测试现场图

(3)进行全面电气试验,排除绕组绝缘损坏的可能。变压器绕组的直流电阻三相数值基本平衡,测量直流电阻可以方便有效地考核绕组纵绝缘和回路的连接情况,能发现出口短路引起的匝(饼)间短路、绕组断股等故障,可判断变压器是否遭受了严重的冲击破坏,因此 直流电阻测量是发现绕组是否损坏的最有效手段。

(4)进行绕组的介质损耗和电容量测量,当变压器发生局部机械变形时,其绕组间以及对铁芯和外壳的相对位置会发生变化,其电容量也将随之变化,虽然DL/T596一1996《电力设备预防性试验规程》从绝缘的角度对介质损耗值做了规定,但严重的绕组变形会引起电容 量的明显变化,所以,在检查承受短路冲击后的变压器是否发生绕组变形时,被测电容值与历史数据比较也非常重要,当变化值超过10%时需要引起注意。

(5)进行变压器绕组变形试验测量,以判定电力变压器绕组是否变形。若试验时发现频响特性曲线的相关系数小于0.6,应立即退出运行。

三新电力变压器绕组变形测试现场图

(6)低电压短路阻抗试验:短路阻抗法是判断变压器绕组变形的传统方法,该试验方法相对简单,对试验设备要求低,有出厂和历次试验数据相比较,现场实施非常简便,但其灵敏度低于频率响应法,适用于变形比较严重的绕组。当绕组的三相短路阻抗值差超过3%时,应引起注意。

(7)空载损耗和空载电流试验:变压器经受出口短路电流冲击,当出现线圈匝间短路或涉及铁芯绝缘时,会引起变压器的励磁电流增加和空载损耗增大,与历次试验数据比较,空载损耗增加10%时就应引起注意。

(8)继电保护及自动装置的动作情况检查:变压器经受出口短路电流冲击而跳闸,一般是通过差动保护、过电流保护和气体保护发出动作指令,要注意记录故障电流的大小、故障切除时间,检查保护装置的动作行为是否符合整定值要求。

(9)变压器经出口短路后,可进行试验项目通常有绝缘电阻测量、变压比试验、油或纸绝缘材料的分析化验等,所有试验项目应严格执行DL/T596-1996《电力设备预防性试验规程》的相关标准,发现试验结果异常要引起注意。
