一文读懂：三新电力变压器综合测试系统核心工作原理

摘要：变压器作为电力系统的核心枢纽，出厂质检、大修复检、交接验收都离不开全套性能试验。传统检测模式，需要多台分立仪器分头作业，反复拆装接线、人工换算数据，作业流程繁琐，人为误差风险高。 武汉三新电力 SXBZ 系列变压器综合试验系统...

    变压器作为电力系统的核心枢纽，出厂质检、大修复检、交接验收都离不开全套性能试验。传统检测模式，需要多台分立仪器分头作业，反复拆装接线、人工换算数据，作业流程繁琐，人为误差风险高。

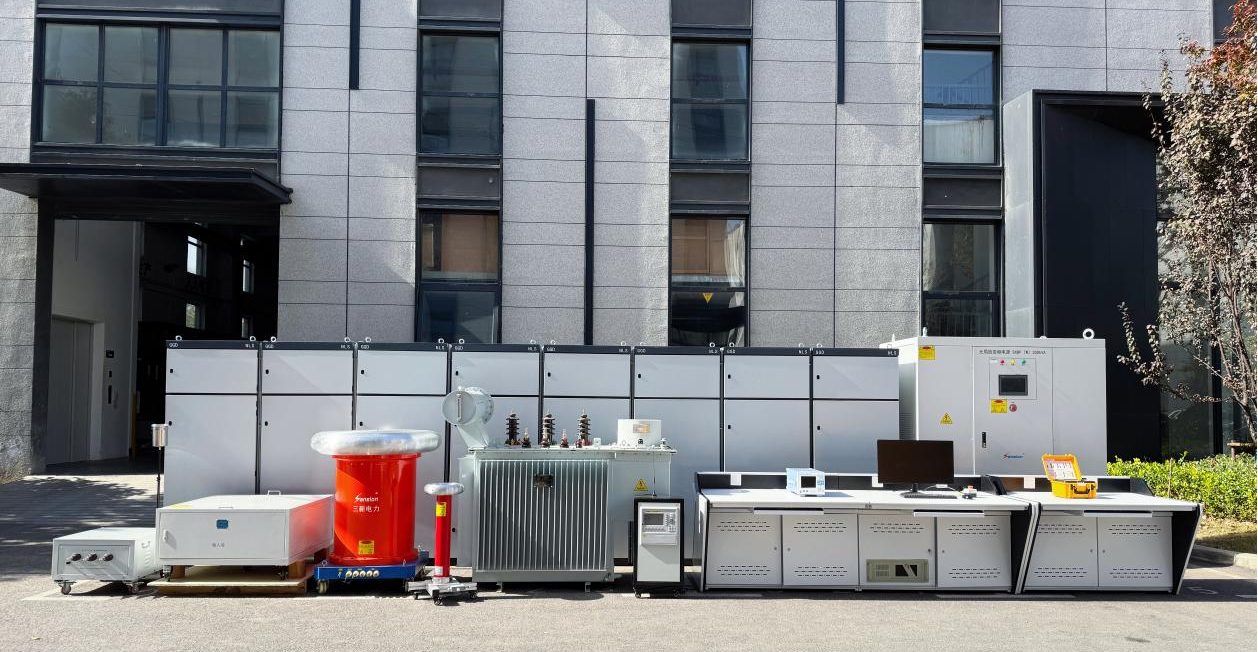

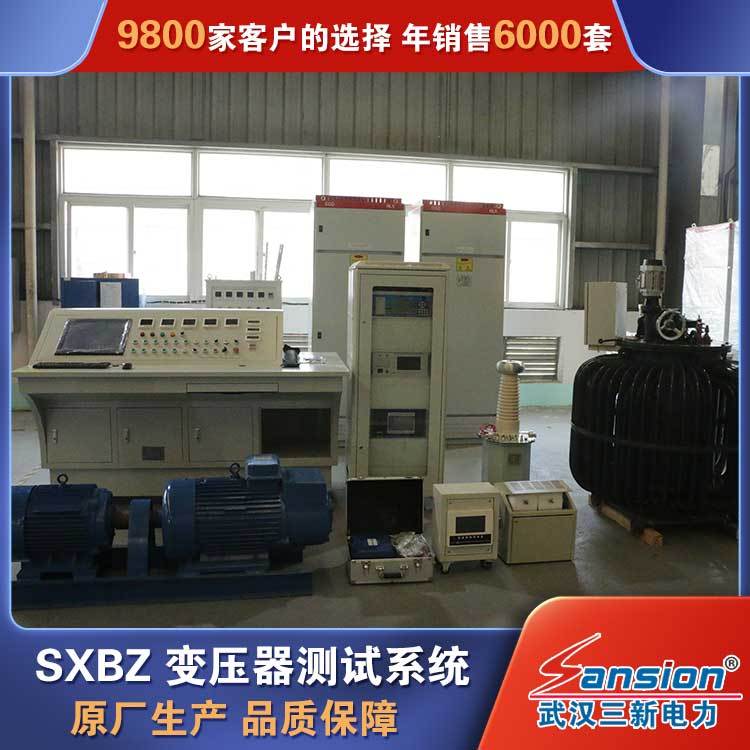

    武汉三新电力 SXBZ 系列变压器综合试验系统，采用模块化集成架构，把绕组参数测量、损耗特性检测、高压耐压试验、安全防护、数据处理融为一体，一套设备覆盖变压器例行全套试验。很多使用者只知道设备好用，却不清楚内部底层逻辑。今天我们就拆解这套系统的核心工作原理。

一、SXRZ变压器综合试验系统整体架构：五大核心模块

    三新电力SXBZ 变压器综合试验系统主要由工控主控单元、激励电源单元、高精度采集单元、安全保护单元、数据运算软件单元五大模块组成，遵循 GB1094、IEC60076 变压器相关标准，实现硬件协同 + 软件算法联动，模拟变压器多种实际运行工况，完成全项目检测。
1. 工控主控单元 是整套系统的 “大脑”，支持电脑自动控制 + 本地面板手动双重模式。接收操作人员设置的试验参数，下发指令控制各个子模块启停，统筹全部试验流程，实时监控整套设备运行状态。
2. 激励电源单元 系统的 “动力输出源”，集成直流恒流源、变频交流电源、工频升压、倍频感应电源。根据不同试验项目，输出对应电压、电流，为变压器提供直流激励、额定工况交流电压、耐压高压等试验输入条件。
3. 高精度信号采集单元 相当于系统的 “感知神经”，通过高精度互感器、采样芯片，高速同步采集电压、电流、相位、功率等原始电气信号，做滤波降噪处理，过滤车间现场电磁干扰，保障复杂工况下测量精度。
4. 安全保护单元 整套设备的安全防线，集成过压、过流、零位联锁、急停、声光告警、自动放电多重软硬件联锁保护。试验出现异常瞬间自动切断输出、完成放电，保护被试变压器、仪器设备与试验人员人身安全。
5. 数据运算软件单元 系统的 “数据分析中心”，内置标准算法。将采集到的原始信号，自动完成温度换算、额定工况校正、损耗计算，对比铭牌参数，自动判别试验结果，存储历史数据，一键输出标准化试验报告。

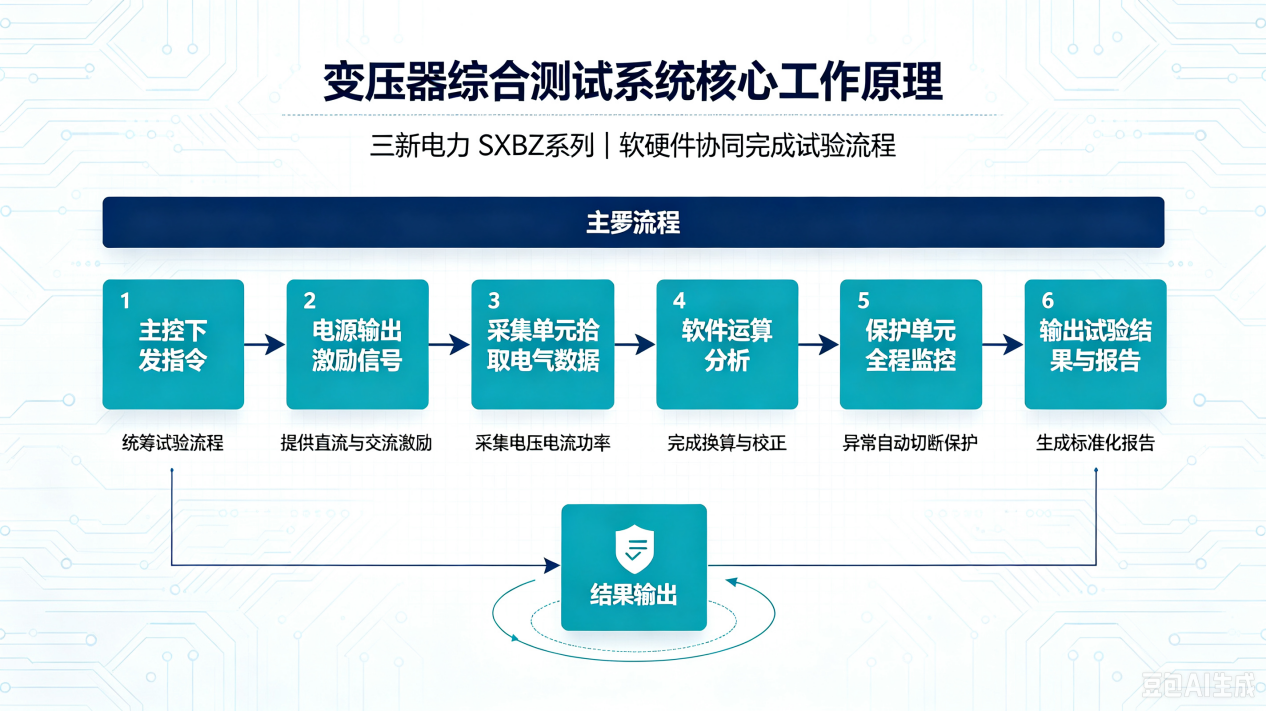

    核心逻辑：主控下发指令→电源输出激励信号→采集单元拾取电气数据→软件运算分析→保护单元全程监控→输出试验结果与报告。真正实现一次接线，多项试验自动流转，不用反复更换仪器、重新接线。

二、七大试验项目，分别是什么工作原理

1. 绕组直流电阻测试

采用恒流源法，电源单元向变压器绕组通入稳定直流电流，采集绕组两端电压降，依据欧姆定律计算绕组直流电阻。用来识别绕组焊接缺陷、分接开关接触不良、绕组断股隐患，同时自动计算三相不平衡率，完成温度校正。

2. 变比、极性及联结组别测试

输出低压交流激励信号，采集高低压两侧电压矢量信号，计算实际匝数变比，对比铭牌额定变比；通过相位矢量运算，自动判定极性与联结组别，排查匝数错误、接线错误、分接档位异常，保障变压器具备安全并联运行条件。

3. 空载试验（空载损耗、空载电流）

给变压器施加额定电压，变压器处于空载运行状态。采集输入侧电压、电流、功率，计算空载损耗与空载电流。以此评估铁芯硅钢片性能、铁芯装配工艺，识别铁芯接地等相关缺陷。

4. 负载（短路）试验，负载损耗、短路阻抗测试

将变压器二次侧短路，一次侧施加试验电压，采集电压、电流、功率数据，计算负载损耗、短路阻抗电压。系统自动换算到额定温度下标准数值，是变压器出厂核心性能指标，评估绕组铜损、热稳定性能。

5. 工频耐压试验

由内置工频高压单元输出高压，施加在绕组对地、绕组之间。持续设定耐压时长，实时监测泄漏电流，考核变压器主绝缘性能，捕捉绝缘受潮、绝缘损伤等缺陷，一旦发生击穿立即保护跳闸。

6. 感应耐压试验

输出倍频高压激励，考核变压器匝间、层间纵绝缘，检测绕组内部绝缘薄弱点，有效发现匝间绝缘隐患。

7. 可选扩展试验：温升试验、谐波分析、局部放电检测

系统模块化预留拓展接口，按需选配模块。温升试验模拟变压器长期带载运行工况；谐波分析采集波形谐波分量；搭配局放模块，可开展局部放电检测，满足高端试验室深度检测需求。

三、三新电力SXBZ变压器综合试验系统，原理背后的技术优势

✅ 抗干扰采样设计：针对工厂车间复杂电磁环境，做信号滤波处理，降低现场干扰带来的数据漂移，测量精度稳定可靠。
✅ 自动校正算法：自动完成温度换算、电压电流校正，无需人工查表手动计算，规避人为计算错误。
✅ 双模式操控：电脑全自动试验，也可本地操作台手动操作，适配不同操作人员使用习惯。
✅ 模块化可拓展：硬件单元相互独立，后期可按需增加试验模块，设备升级不用整机更换。
✅ 完整闭环服务：三新电力自有研发生产基地，可根据变压器容量、电压等级做定制化设计，提供安装调试、人员操作培训、售后维保全流程服务。
从底层原理不难看出，变压器综合试验系统，不是简单把多台仪器拼凑在一起，而是一套软硬件深度协同的整体解决方案。 三新电力 SXBZ 变压器综合试验系统，依托成熟的集成控制原理，把复杂变压器试验流程简化，降低试验门槛，提升检测效率，为变压器制造、电网检修、第三方检测机构提供稳定可靠的检测支撑，守护电力设备安全运行。
如需了解设备参数、定制方案、项目案例，欢迎联系武汉三新电力。
