干货科普｜固态变压器和传统变压器到底差在哪里？

摘要：▲ 5 个数字看懂固态变压器与传统变压器的差距 如果你最近去过数据中心、超充站或者新能源电站，可能会注意到一个新变化：曾经那个堆满铜排、油浸、嗡嗡作响的变压器室，正在被一排标准机柜取代。这些机柜没有散热油管、没有沉重的铁芯，...

如果你最近去过数据中心、超充站或者新能源电站，可能会注意到一个新变化：曾经那个堆满铜排、油浸、嗡嗡作响的变压器室，正在被一排标准机柜取代。这些机柜没有散热油管、没有沉重的铁芯，却能直接把 10kV 高压变成 800V 直流——它就是最近电力圈的“顶流”：固态变压器（SST）。
很多人会问：不就是个变压器吗？跟我们在小区配电室看到的那个“铁疙瘩”，到底差在哪？今天这篇就用大白话把这件事讲清楚。

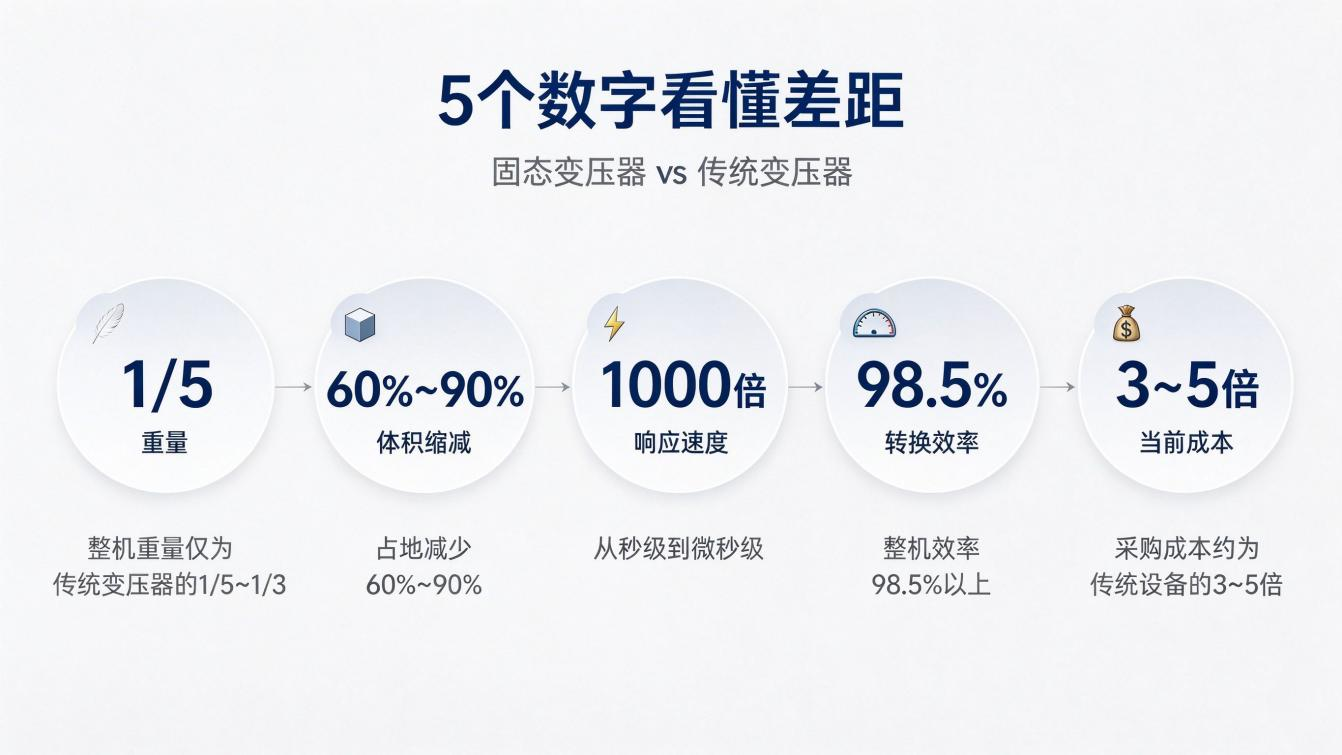

一、先看 5 个数字：差得不是一点半点
在讲原理之前，先甩 5 个数字。看完你就明白，SST 和传统变压器已经不是“同一个东西的升级版”，而是“两个时代的物种”。
表1  5 组关键数字对比

指标	传统工频变压器	固态变压器（SST）	差距
整机重量（同容量）	数吨至数十吨	约为传统机型的 1/5~1/3	轻 3~5 倍
占地体积	约 5m³（1MVA 级）	缩减 60%~90%	小 3~10 倍
用铜量（1MVA）	约 600 公斤	约 100 公斤	省铜约 80%
响应速度	有载调压秒级	电力电子控制微秒级	快 1000 倍以上
采购成本	成熟、便宜	约为传统设备的 3~5 倍	贵 3~5 倍


二、原理差：为什么 SST 能做这么小？
答案只有一个词：频率。

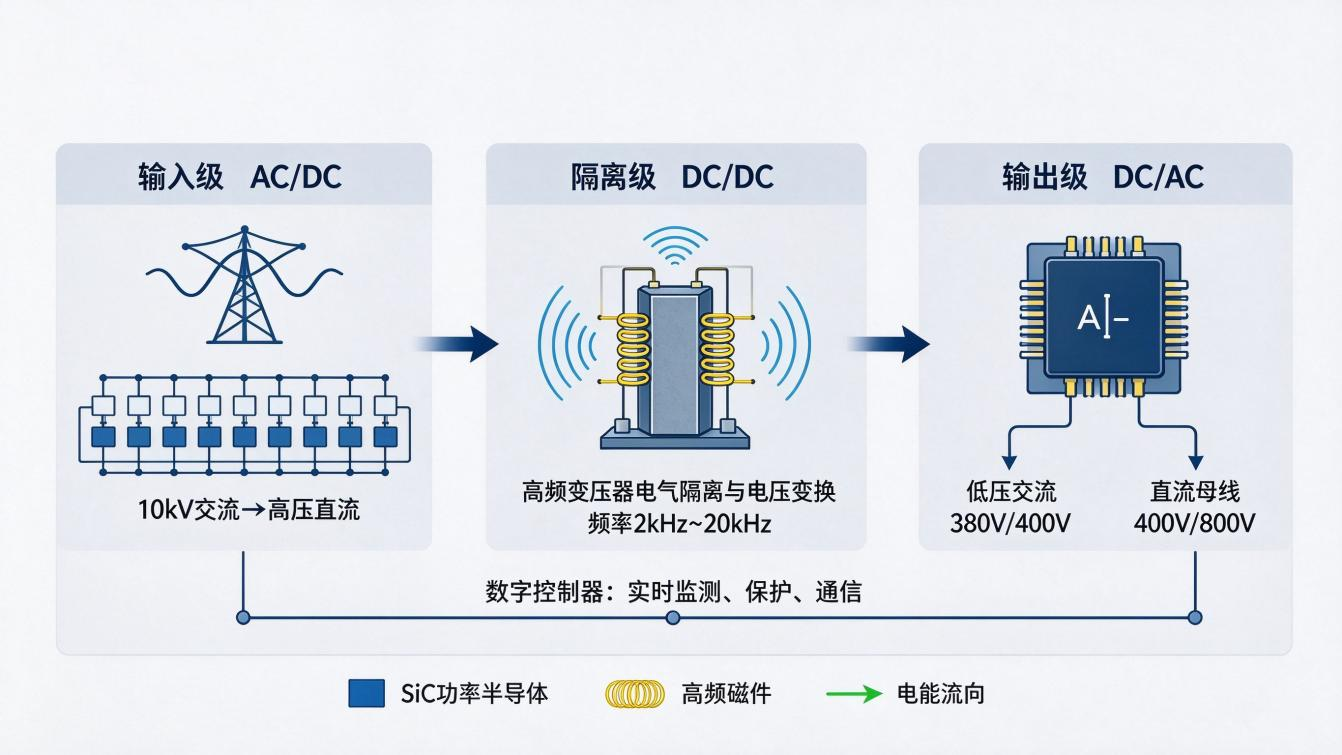

传统变压器靠 50Hz 工频工作。频率越低，需要的铁芯越粗、绕组匝数越多，设备自然又大又重——这就是“铁疙瘩”的由来。SST 换了条路：先用碳化硅（SiC）功率器件把频率从 50Hz 提到数千乃至上万赫兹，频率一高，相同功率下变压器的铁芯和绕组体积就能缩小几十倍。 具体结构上分三级：10kV 中压交流先经 AC/DC 整流为高压直流，再通过高频变压器实现电气隔离和电压变换，最后由 DC/AC 或 DC/DC 输出可控的低压交流或直流。一个数字控制器贯穿全程，实时监测、保护、通信。
所以本质上，传统变压器是一台“电磁装置”，而 SST 是一台“装在机柜里的电力电子系统”。这不是改良，是换代。

三、功能差：一台顶过去一整套
传统变压器的工作非常“单纯”：高压进、低压出，别的一概不管。它是个被动的“中间件”。
SST 则是一个“多面手”：变压、整流、逆变、无功补偿、谐波治理、双向潮流，一台设备全包了。
表2  功能对比：传统方案需要几台设备 vs SST 一台搞定

功能需求	传统方案	SST 方案
电压等级变换	工频变压器	高频隔离变压器
输出直流（数据中心/充电桩）	另加整流柜/UPS	直流母线直接输出
无功补偿、谐波治理	另加 SVG/APF 装置	内置功能
光伏/储能反向送电	另加并网逆变器	双向潮流原生支持
电压调节、故障自愈	另加调压装置+继电保护	控制器内置
整套占地面积	多台设备组合，占地大	一台机柜集成

四、成本差：贵 3~5 倍，值不值？
SST 目前最大的槽点就是贵。由于大量使用 SiC 功率模块，单台采购价格大约是同容量传统变压器的 3~5 倍。这也是它还没走进普通小区配电室的核心原因。
但如果算上系统账，结论会不一样：
表3  全生命周期成本对比（以 1MVA 数据中心供配电为例，示意）

成本项	传统方案	SST 方案
设备初投资	多台设备组合，单价低	单台设备贵 3~5 倍
土建与配电室	需要专用变压器室	省掉配电室，机房利用率提升
变换链路	6~7 级变换，综合效率 90%~92%	2~3 级变换，系统效率 97% 以上
运维方式	定期停电巡检、预防性试验	在线监测、预测性维护
扩容方式	土建+设备整体改造	模块化并机、即插即用
适合场景	传统工业配电、城市电网	数据中心、超充站、新能源微网

一句话总结：在传统工频配电场景里，SST 暂时打不过成熟的传统变压器；但在 AI 数据中心、城市核心区超充站、源网荷储微网这些“空间紧、密度高、要直流”的新场景里，SST 省下来的土建、省出来的空间、省掉的变换损耗，往往几年就能把差价赚回来。

五、谁来为这些差异“考试”？
讲到这里可能有人会问：SST 这么新、这么复杂，出厂前怎么判断它合不合格？
答案是：不管变压器形态怎么变，它首先是一台中压电力设备。工频耐压、感应耐压、局部放电测量、变比与直流电阻测试、空载负载损耗测量——这些考试项目，和传统变压器的试验体系一脉相承。形态在变，质量门槛没有降，反而因为新器件、新拓扑变得更严。 武汉三新电力设备制造有限公司，正是深耕高压试验检测装备领域多年的专业厂商：

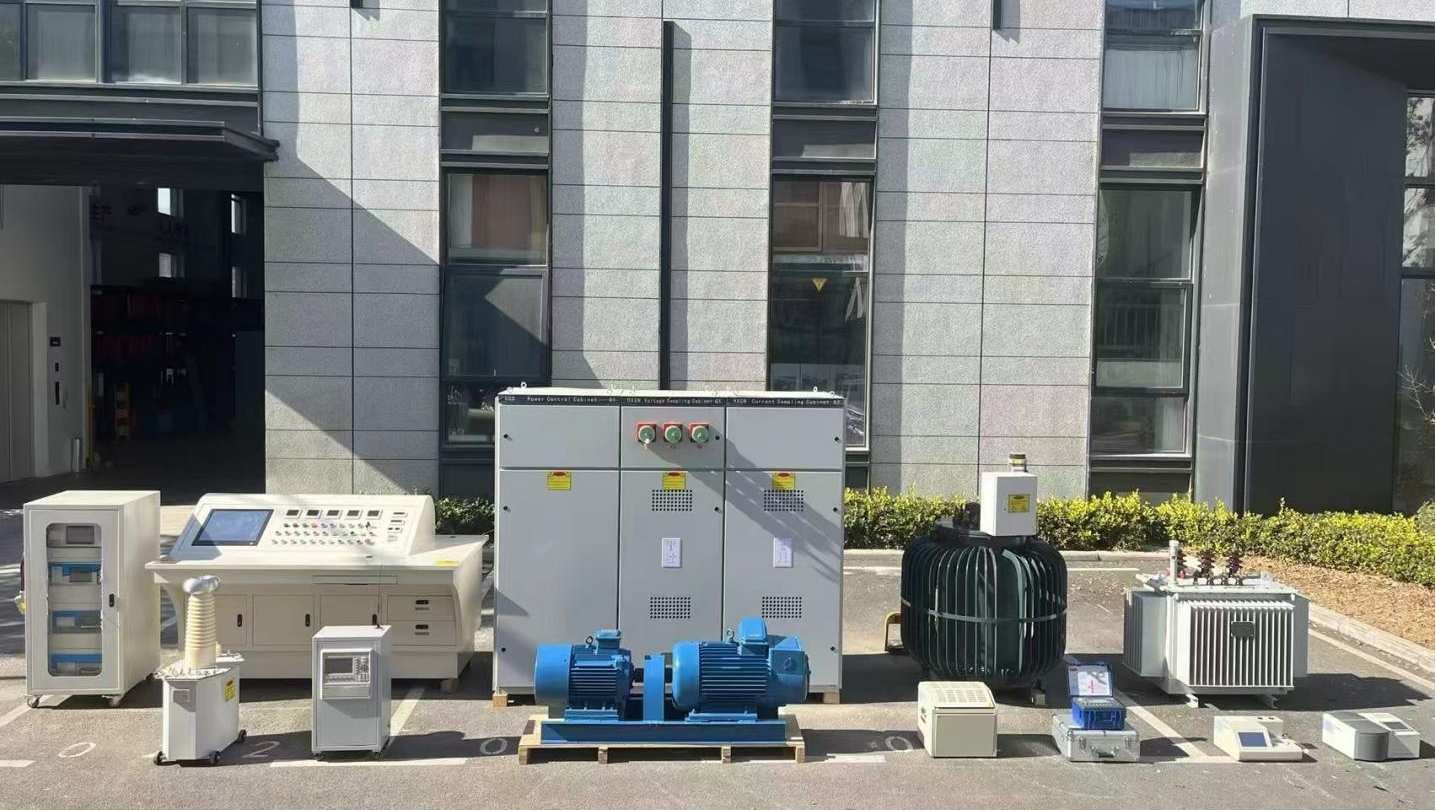

● SXBZ 系列变压器综合测试系统：一次接线完成变比组别、直流电阻、短路阻抗、空载/负载损耗、工频耐压、倍频感应耐压等多项试验，自动出报告，检测效率提升 60% 以上，适配 1000kV 及以下电压等级，已出口美国、欧洲及东南亚市场。
● SXBP 变频串联谐振试验系统：面向大型变压器、电缆、GIS 的感应耐压与局放试验，是中压设备绝缘考核的关键装备。
● 配套 SXBR 介损测试仪、冲击电压发生器、局放测试系统，形成从出厂、交接到预防性试验的完整产品族。
面向 SST 产业化浪潮，三新电力的中压绝缘试验底座能力可以直接复用，自动化测试平台经验可迁移到 SST 出厂测试线建设，并开放与整机厂、检测机构、科研院所的联合研发。
固态变压器和传统变压器的差异，本质是“电力电子时代”对“工频电磁时代”的一次代际替代。它不是把传统变压器做小，而是重新设计了一台设备。
短期看，SST 还贵、标准还在完善、长期可靠性还需要时间验证；但长期看，在 AI 算力、新能源、直流配电的推动下，这场变革已经不可逆。而作为产业链的一环，把每一台出厂设备的检测做扎实，就是检测装备厂商能为这个新时代贡献的一份力量。
