在电力高压交接试验、预防性试验、设备出厂检测工作中，变频串联谐振试验装置是电缆、GIS、变压器、发电机、开关柜等容性试品交流耐压测试的核心设备。对比传统工频试验变压器，变频串联谐振具备体积小重量轻、输出波形质量好、试品击穿时不会产生过电压、适配大电容试品等突出优势，现已成为电力施工现场的主流耐压试验设备。
但不少检修单位、工程公司、第三方检测机构在采购串联谐振设备时，经常遇到参数匹配错误、容量冗余不足、通用性差、硬件配置缩水等问题。设备采购回来到现场才发现无法谐振、升压困难，试验反复返工，既耽误工期，还存在高压试验安全隐患。
本文结合 GB 50150、DL/T 849.6 等现行国家标准，结合大量现场实操经验，梳理串联谐振完整选型思路，盘点采购高频坑点，供电力从业者选型参考。

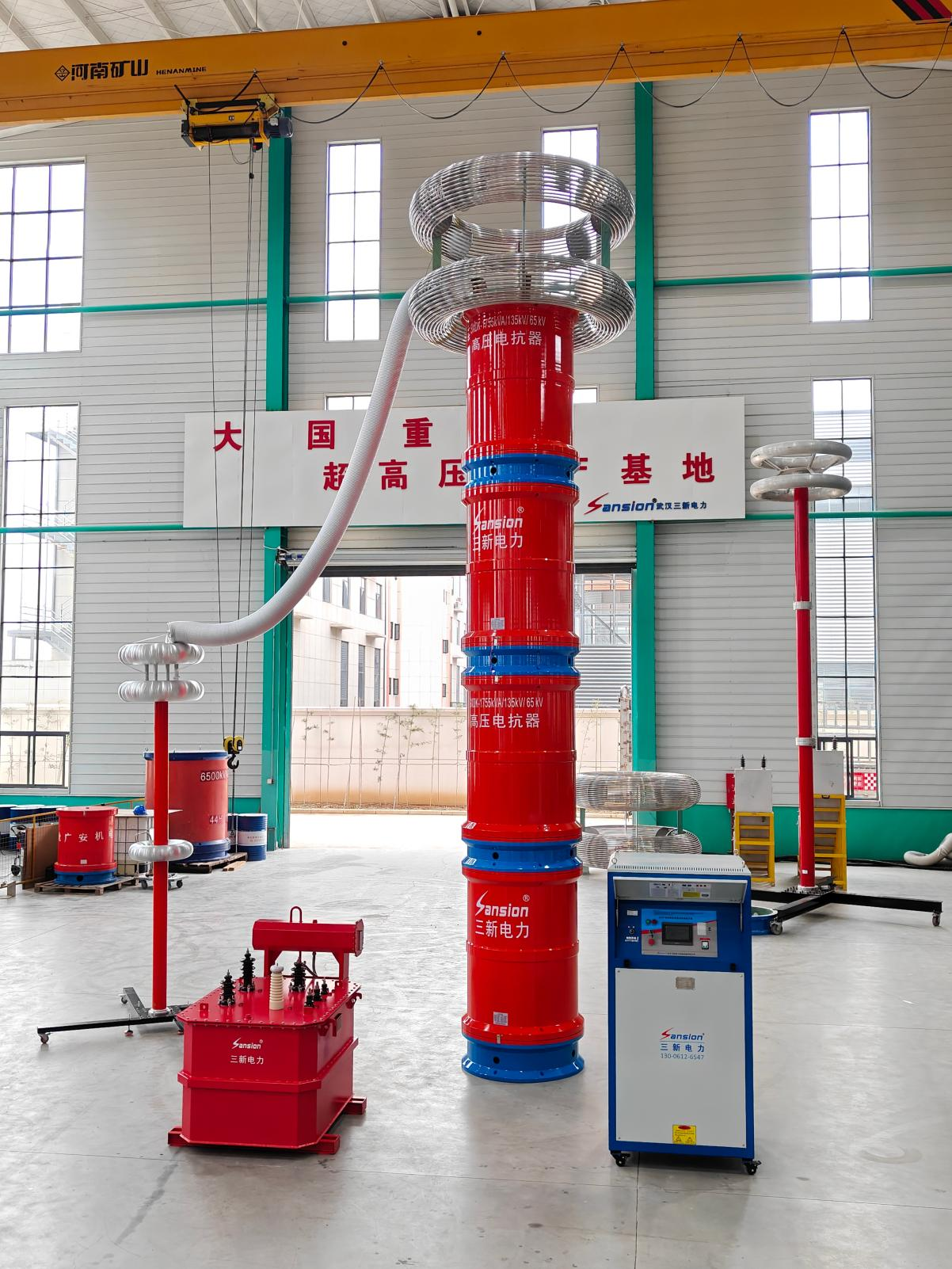

【SXBP-7020kVA-540kV串联谐振成套设备实拍】
一、确定试验工况，找准选型基础
选型第一步不要直接对比价格，先梳理自身经常开展的试验对象，不同被试品的电容量、试验电压、试验要求差异巨大，直接决定整套设备配置。
1.高压电力电缆：典型大电容试品。10kV、35kV、110kV 长距离电缆，对设备容量、谐振电流要求高，是现场最考验串联谐振性能的工况。
2.GIS、开关柜、套管：试品电容量偏小，试验电压等级高，重点关注输出电压、波形稳定性。
3.发电机、主变压器：试验有专用规范，试验频率、耐压持续时间有明确要求，配置时需要预留参数调节范围。
4.绝缘子、互感器：小电容试品，普通规格设备就可以完成试验，不必盲目高配，造成采购成本浪费。

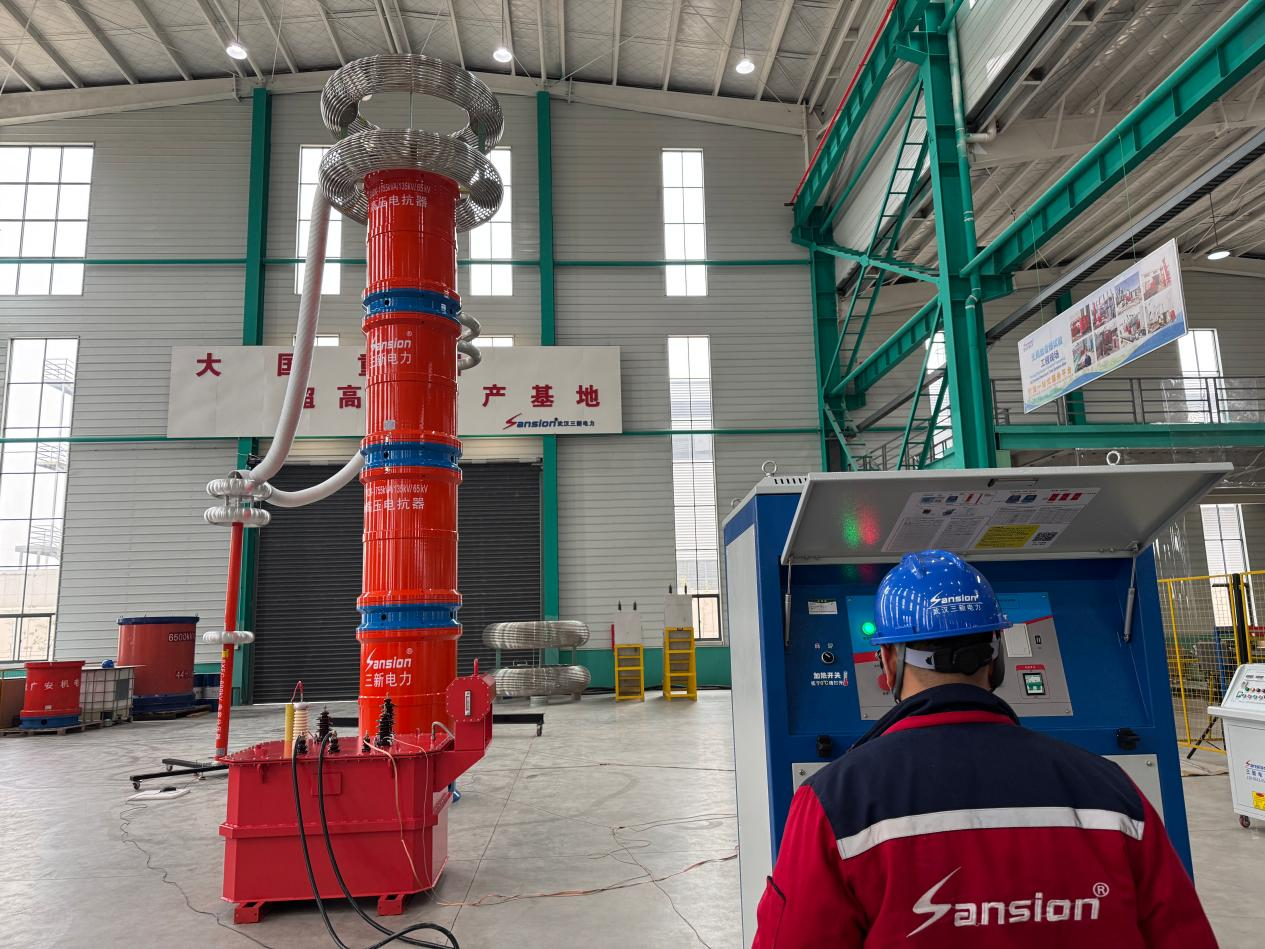

【黑龙江省哈尔滨市巴彦县现场作业图】
二、四大核心参数，选型必须算清楚
1、额定输出电压
根据被试品最高试验电压确定装置输出电压。要注意现场会有引线压降、高海拔电压修正，选型建议预留 10% 20% 电压余量，不要刚好卡着试验电压选型，否则现场很容易达不到试验所需电压。
2、额定容量 kVA
串联谐振容量是选型重中之重，容量由被试品电容量、试验电压、谐振频率共同计算得出。 很多采购只看电压不核算容量，买到电压够、容量不足的设备，遇到长电缆直接无法起振谐振。
小提示：电抗器采用积木模块化设计，可以多只串并联组合，一套设备实现多电压等级试验，通用性更强。
3、品质因数 Q 值
Q 值代表串联谐振装置的综合性能。Q 值越高，回路损耗越小，起振越容易，抗干扰能力越强。现场工况复杂，引线、杂散电容都会损耗能量，优先选择 Q 值较高的成套系统，避免现场很难找到谐振点。
4、工作频率范围
国标要求交流耐压试验尽量贴近工频 50Hz，变频串联谐振一般工作区间 30 300Hz。针对发电机这类特殊试品，要确认设备频率调节范围能否满足试验标准要求。
三、硬件配置怎么甄别，避开配置缩水陷阱
市面上串联谐振价格差距较大，很多差价来自硬件配置差异，采购时不能只看参数表。
1. 变频电源主机：优先全自动调谐机型，具备自动扫频、自动寻谐振点、过压、过流、闪络保护、零位启动保护。手动调谐操作繁琐，现场作业效率低，已经逐步被市场淘汰。软件最好支持试验数据保存、报告自动导出功能，方便试验资料归档。
2. 电抗器：分为干式环氧浇注电抗器，绝缘性能好，适合现场移动作业。注意电抗器额定电流，电流余量不足，大电容试品试验会出现发热严重。模块化电抗器，可串可并，一套设备兼顾多种电压等级，性价比更高。
3. 分压器：作为电压测量单元，测量精度直接关系试验结果，优先选择高精度阻容分压器，拒绝简易测量元件，防止电压读数偏差。
4. 成套附件：高压引线、专用接地线、连接线等配件是否配齐，很多低价套餐会缩减配件，后期还要额外采购。
四、采购高频避坑要点
1. ❌坑点一：只看标称电压，忽略容量。电压达标，容量不够，长电缆试验直接无法谐振。
2. ❌坑点二：盲目追求高电压，忽视实际使用场景。一味选最高电压，容量分配不合理，日常试验用不上，设备闲置浪费资金。
3. ❌坑点三：忽视 Q 值参数。Q 值过低，现场环境稍微复杂，就很难谐振成功。
4. ❌坑点四：只比价，不考察厂家工艺。高压试验设备绝缘工艺十分关键，小厂产品绝缘隐患大，高压试验风险高。优先选择有完整型式试验报告、生产实力靠谱的厂家。
5. ❌坑点五：忽略售后与培训。串联谐振属于高压设备，到货安装调试、实操培训、后期校准维修都很关键，确认厂家能够提供现场技术指导。
6. ❌坑点六：不考虑高海拔、潮湿工况。高海拔地区需要做电压修正，选型时要提前告知厂家使用环境。
五、设备使用与日常维护小提示
1. 试验前仔细检查接线，接地必须牢固可靠，严格遵守高压试验安全规程；
2. 搬运电抗器、主机避免剧烈撞击，环氧电抗器磕碰容易造成内部损伤；
3. 定期做计量检定，保证测量数据准确；
4. 潮湿环境做好设备防潮，试验完成做好清洁收纳。
温馨提示：
变频串联谐振试验装置是高压交接试验的核心装备，选型不能简单看价格，要结合自身试验对象、现场工况，把电压、容量、Q 值、硬件配置综合考量。合理选型，既可以避免资金浪费，也能保障现场试验稳定、安全、高效开展。
【串联谐振成套设备接线示意图】
