调频串联谐振试验装置的特点及操作步骤、注意事项

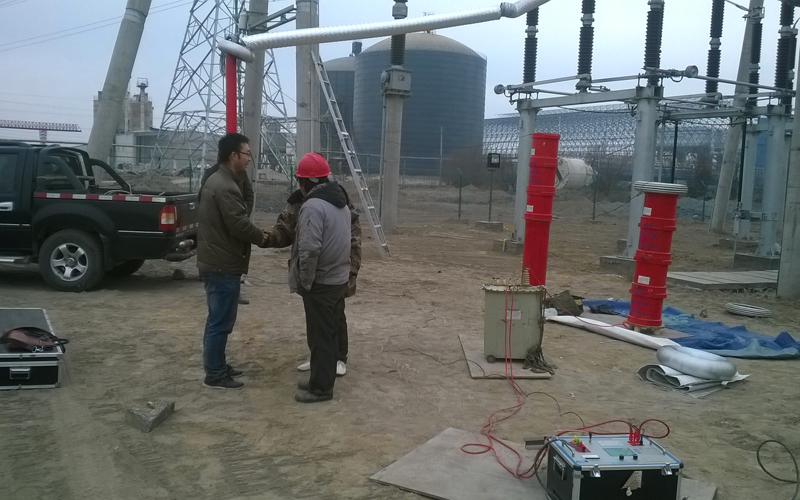

SXBP-L调频串联谐振试验装置是应用串联谐振原理使用在被测设备上得到高于电源Q倍的试验电压和容量，与传统试验设备相比较，具有体积小、重量轻、便于现场试验的特点。串联谐振装置是各种容量较大的电机电器等被试设备进行交流耐压的理想设备。

调频串联谐振试验装置的特点

1.试验波形好

SXBP系列串联谐振对工频产生谐振，而对由电源带来的其他高次谐波来说，回路总阻抗很大，这样就抑制了高次谐波分量，所以试验波形极为理想。

2.使用安全

当被试品发生击穿或闪络时，则因回路失谐，高电压立即消失，不会扩大击穿点或造成其他危险。

3.设备设计新颖，结构合理，体积小，重量轻，操作方便。控制、升压和电感三部件采用分离式，既便于搬运，也方便连接。

调频串联谐振试验装置的操作步骤

1.首先根据试验电压有效值，调整铜球间隙（按3kV/mm）以保证试验电压不至于过高。在确证调压器置于零位时，接入被试品，然后接通电源。

2.在试验电压的20%、50%、80%处调谐找出谐振点。

3.继续升压，直至被试品上获得试验电压值。

调频串联谐振试验装置注意事项

1.做谐振试验时，其可调电感的一端必须接变压器3kV输出端（此时35kV端空载）。

2.回路要可靠接地。

3.出调找谐振点时应在低电压下调解，以免在被试品上产生过高的电压。

4.当被试品发生闪络或放电时，应立即把电压降到零，并断开电源。

5.做线棒耐压时，断开变压器3kV输出端、直接将被试品接变压器35kV输出端。
