摘要：雷电冲击试验是高压电气设备绝缘验证的关键性试验项目，变压器、互感器、GIS、绝缘子、高压套管在出厂型式试验中，均需要通过雷电冲击测试，模拟自然界雷击过电压，检验设备绝缘耐受能力。很多实验室建设、设备采购阶段，用户面对雷电冲...
雷电冲击试验是高压电气设备绝缘验证的关键性试验项目，变压器、互感器、GIS、绝缘子、高压套管在出厂型式试验中，均需要通过雷电冲击测试，模拟自然界雷击过电压，检验设备绝缘耐受能力。很多实验室建设、设备采购阶段，用户面对雷电冲击发生器众多技术指标，不知如何甄别选型。本文梳理选购雷电冲击发生器时需要重点评估的核心参数与选型思路，为试验室设备采购提供参考。

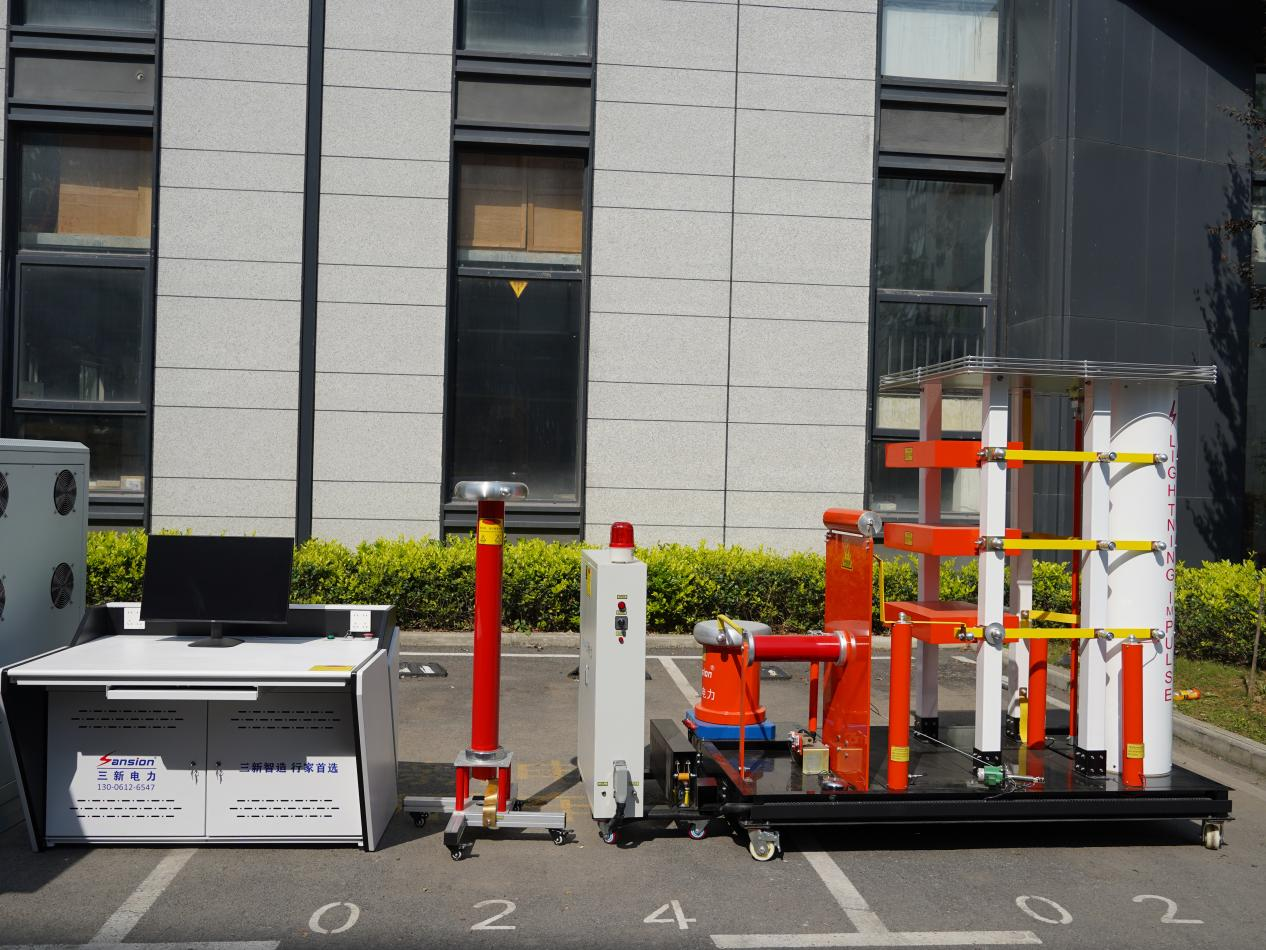

SXCF-300kV15k雷电冲击发生试验装置
一、标称冲击电压：决定设备试验上限
标称冲击电压是选型第一指标，直接限定整套系统可输出的最高冲击峰值电压。选型不能简单只参考试品额定运行电压，还需要结合国标试验耐压值来确定设备等级。 例如 35kV 等级变压器，对应的雷电冲击试验电压远高于运行电压，不能直接选择 35kV 级别的冲击设备。同时还需要预留一定的安全余量，避免设备长期满负荷运行，加速元器件老化。
⚠️注意：电压不是越高越好，电压等级越高，设备本体高度、占地面积、试验室净空、安全防护距离都会随之增加，前期要结合高压试验室土建空间统筹规划。
二、标称冲击能量：适配试品电容量，避免波形畸变
标称能量（kJ）是非常容易被忽视的一项关键指标，计算公式：\(W=\frac12CU^2\)。 试品本身存在等效电容，当试品电容量偏大，如果发生器总能量不足，加载之后就会出现波头拉长、波形严重畸变，无法做出符合国标要求的雷电波形，试验直接失效。
· 小电容试品（绝缘子、套管），对能量要求偏低；
· 大电容试品（大型电力变压器、长段高压电缆），必须保证足够的冲击能量储备。
武汉三新电力在成套雷电冲击发生器方案设计阶段，会先采集客户常规试验试品清单以及试品电容量，反向核算所需要的能量等级，而不是单纯按标称电压直接配置主机，从源头规避后期调试阶段调波困难的问题，尤其适合新建高压试验室、第三方检测机构项目。
三、波形输出能力（全波、截波、操作波），符合 GB/T16927.1 标准
波形指标是判定一套冲击发生器性能好坏的核心依据，也是试验是否有效的前提，
标准雷电全波参数：1.2μs±30% /50μs±20%；雷电截波截断时间 2 5μs武汉三新电...。 采购阶段务必确认： 1、是否可以稳定输出
雷电全波、雷电截波；变压器类产品型式试验，截波是必做项目； 2、如需拓展高压试验室业务，建议评估是否兼容操作冲击波形； 3、带负载之后的波形误差，空载波形达标不等于带试品之后波形依然合格；部分低价设备空载波形好看，接上试品之后振荡超标，无法出具合规试验数据。
武汉三新电力雷电冲击发生系统，配套专用调波电阻套件，针对不同负载试品，可快速更换波头、波尾电阻，保障带载条件下波形指标依然满足国标要求；配套高速采集分析测控系统，自动识别波形参数，保存试验波形，一键输出试验报告，大幅降低试验室操作人员的调波难度。
四、冲击电压转化效率
冲击效率，指实际输出冲击峰值电压与理论充电串联电压的比值。 多级马克思回路放电过程当中，存在回路杂散电感、电阻损耗，必然存在电压损失。 选购时，不能只看空载效率，
重点确认在接入典型试品电容负载时，整套系统的冲击转化效率。一般建议负载状态下冲击效率不宜低于 80 85%。如果负载之后效率衰减严重，实际可用的冲击电压会大幅缩水，会出现标称很高，实际做试验打不到目标电压的尴尬局面。
五、测控与测量采集系统、分压器配套性
很多采购项目只关注冲击发生器本体主机，忽略高压测量分压器与测控分析系统。 冲击试验数据是否有效，分压器的方波响应性能至关重要；整套系统优先选择原厂成套配置，尽量不要后期自行外购分压器拼凑。 测控系统重点考察：
1、正负极性充电快速切换；
2、安全互锁、门联锁保护，高压试验室安全防护；
3、波形采集软件功能：波形存储、回放、批量导出试验报告；
4、电脑测控与本地手动双模式，便于设备调试与后期检修维护。
六、结构级数、现场安装、后期扩容潜力
发生器的分级结构直接影响设备总高度，对试验室层高提出硬性约束。新建实验室可以预留后期扩容条件；老实验室改造项目，层高受限，选型时要严格控制设备总高度。 部分项目后期业务拓展，希望升级电压等级，选型之初优先评估设备是否支持后期增加级数扩容，减少后期重新采购整套设备的投入。
七、结合应用场景综合选型
✅主要应用场景
1、
高压设备制造工厂试验室：变压器、互感器、开关、套管、绝缘子出厂试验，需要兼顾全波 + 截波，试验频次较高，设备连续工作性能要求高；
2、
第三方检测机构：试品类型杂，试品电容跨度大，对波形适应性、报告输出能力要求高；
3、
科研院所、高校高压实验室：除标准雷电冲击之外，还经常需要开展非标试验，对系统可调性、拓展性要求更高；
4、
电网试验基地：面向 GIS、大容量高压设备开展绝缘研究，电压与能量等级整体偏大。

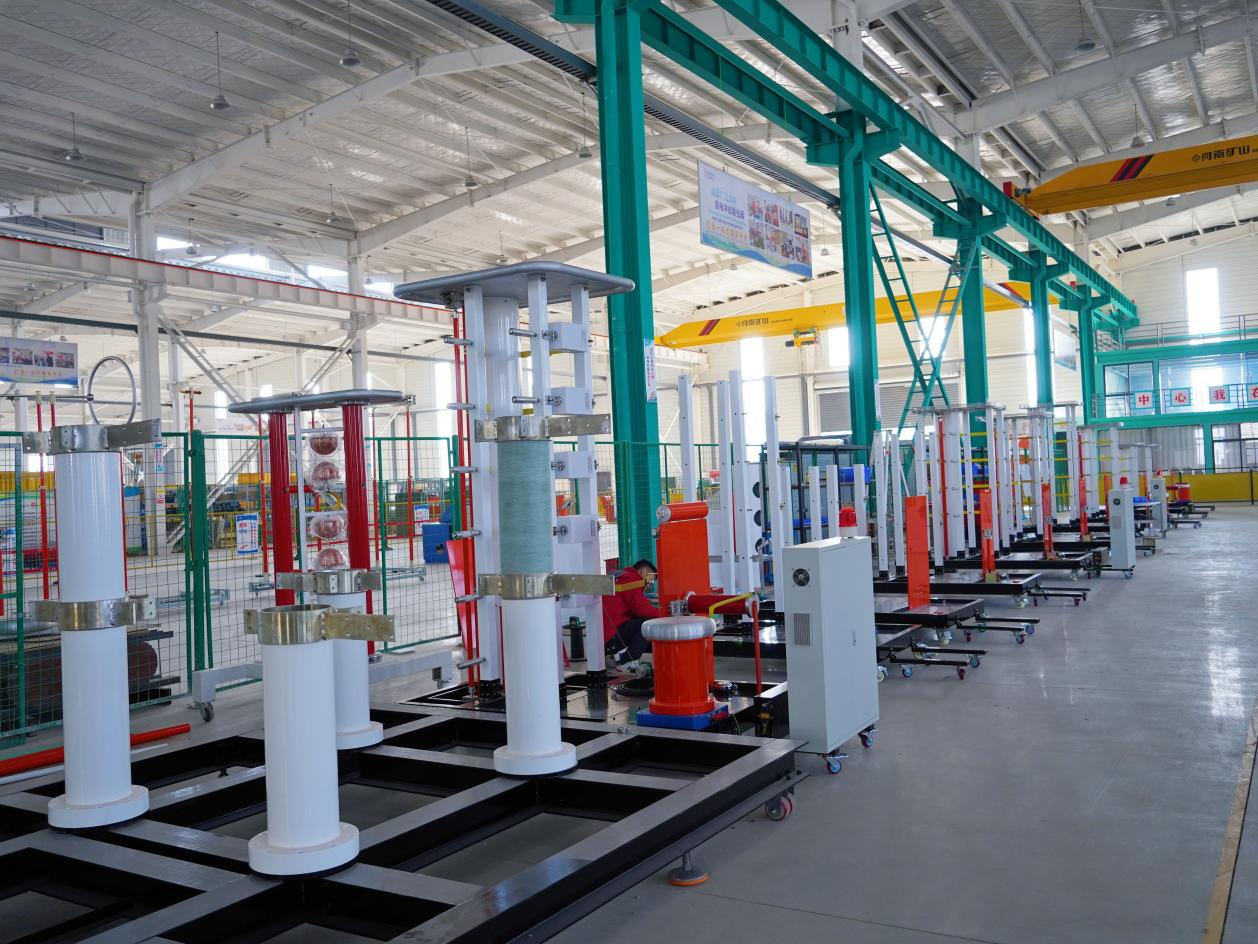

三新电力高压生产车间针对不同应用场景，武汉三新电力可提供雷电冲击发生器非标定制整体试验室解决方案，包含设备成套、前期试验室技术咨询、现场安装调试、人员操作培训，帮助客户完成高压冲击试验室建设落地，同时提供长期的备件与技术服务支持。雷电冲击发生器属于大型高压试验成套系统，选型不能简单以标称电压单项指标定方案。应当梳理自身日常试验试品清单，以
试品绝缘试验标准为基础，依次核算电压等级、冲击能量、带载波形、冲击效率，兼顾试验室土建条件与后期扩容，同时评估整套测量测控系统以及厂家技术服务实力。只有综合以上维度评估，才能采购一套适配自身业务、长期稳定运行的雷电冲击试验系统。
武汉三新电力深耕高压试验设备研发制造多年，拥有雷电冲击电压发生器、串联谐振、无局放试验系统等完整高压试验产品线，可为用户提供高压试验室整体规划、成套设备供货、现场调试及技术培训一体化服务，服务于设备制造企业、第三方检测机构、科研院所、电网系统试验室建设项目。
