一、概述

      雷电冲击电压发生器是高压实验室核心试验装备，基于马克思（Marx）回路原理，多级电容器组并联充电、串联瞬间放电，精准模拟自然界1.2/50μs标准雷电全波、截波及操作冲击波，考核高压电气设备在雷电过电压下的绝缘耐受能力，是变压器、GIS、互感器、绝缘子、避雷器等设备型式试验、出厂试验必不可少的设备，试验结果满足GB/T 16927.1、IEC 60060-1等国内外标准。
      三新电力雷电冲击电压发生器采用模块化积木式结构，级数可灵活增减，具备波形稳定、同步触发可靠、自动化程度高、负载适配性强等特点，广泛服务于电力设备制造企业、第三方检测机构、电网运维单位、科研院所、新能源与轨道交通行业。

二、核心选型要点

选型不可只看标称电压，需要结合试品类型、试验电压、试品电容负载、使用场地、试验类型综合评估，以下五大核心参数建议逐项核验。

1. 额定冲击电压与扩容能力

按被试设备最高试验电压选型，设备额定电压建议预留10%~20%余量；模块化设计支持后期增加电容级数扩容，适配企业产品迭代、电压等级升级需求。例如测试110kV主变，通常选用800kV及以上等级发生器。

2. 储能能量与负载适配能力

储能能量决定带载能力，试品入口电容越大，所需设备能量越高。大电容负载（长电缆、大型变压器）需重点关注电压利用系数，保证带载后波形依然满足标准容差，避免波形畸变导致试验报告无效。

3. 波形精度（核心指标）

标准雷电冲击波：波前时间1.2μs，半峰值时间50μs；操作冲击250/2500μs。波形参数必须在国标允许容差范围内，波形重复性直接决定检测报告认可度，是第三方检测机构重点关注项。

4. 同步触发可靠性

多级球隙同步触发性能，决定多次试验波形一致性。光纤触发、低电感回路设计，减少放电抖动，降低试验失败率，提升试验效率。

5. 控制系统与安全设计

全自动测控系统，一键完成充电、触发、波形采集、数据存储、报告导出；配备高压安全联锁、接地保护、紧急停机、隔离防护围栏，满足高压试验室安全规范。


设备类型选型参考

设备类型	适用场景	特点

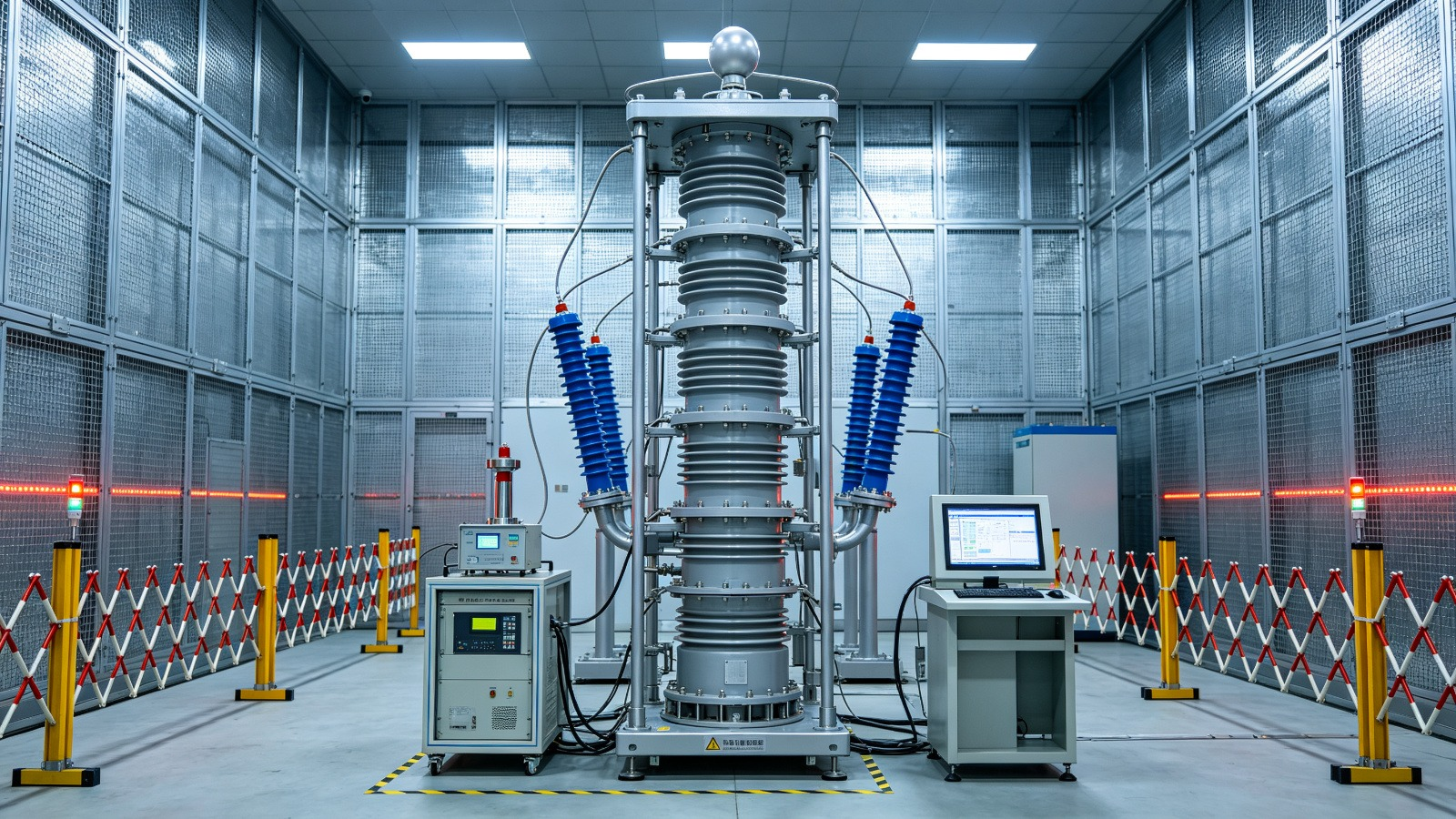

固定式冲击发生器	户内高压屏蔽实验室	适合长期型式试验、大批量出厂检测，波形精度最优
移动式冲击发生器	现场交接试验、变电站现场检测	集成度高，拆装便捷，机动灵活
特高压科研型	特高压设备、绝缘新材料科研试验	高能量、高精度测量系统



三、典型应用场景

雷电冲击电压发生器在电力行业全链条均有广泛应用，覆盖设备制造、检测认证、电网运维、新能源装备等多个领域。

场景1：电力设备制造企业（出厂试验+型式试验）

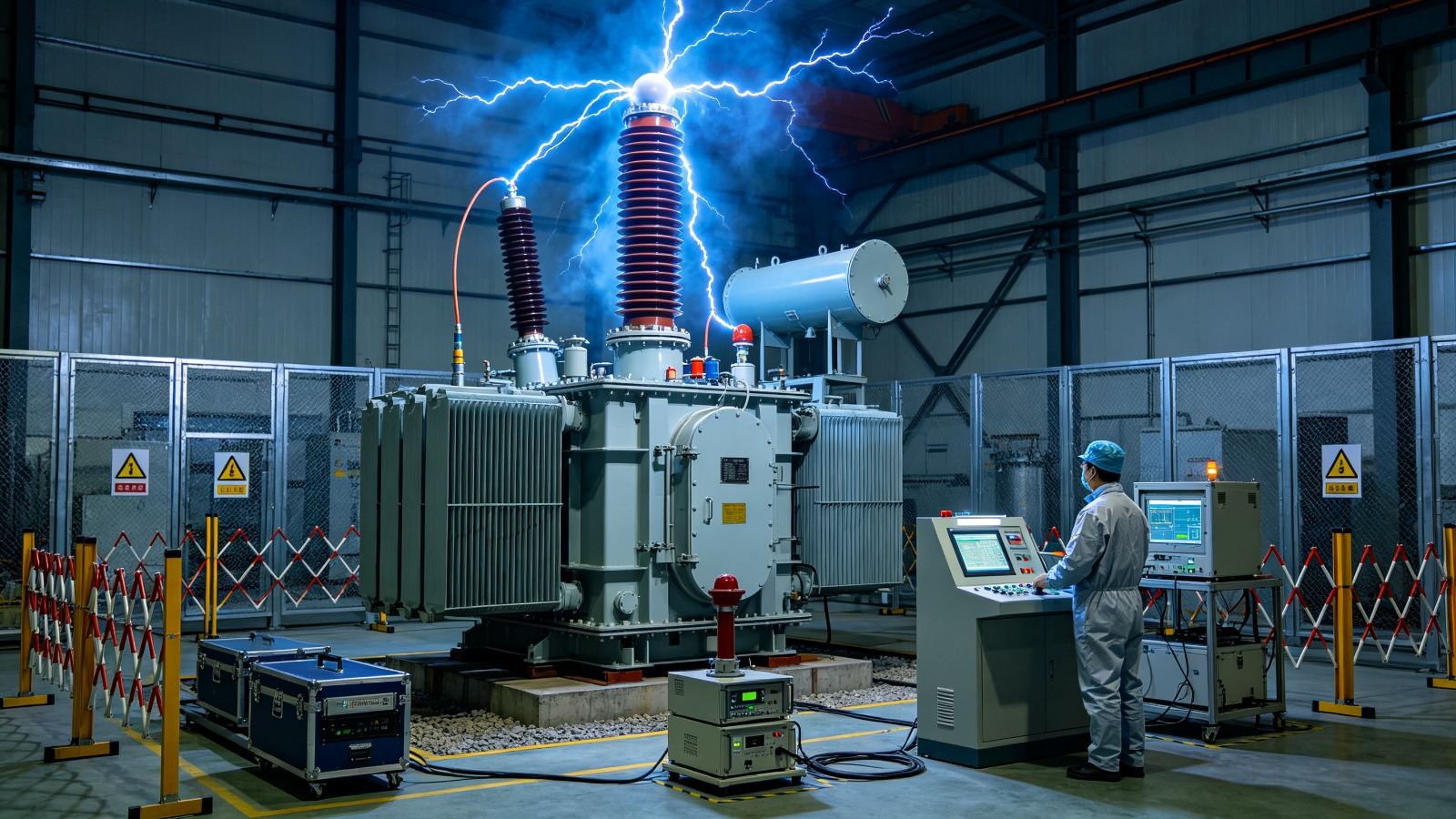

变压器、GIS充气柜、高压互感器、绝缘子、套管、避雷器、高压电缆生产厂家，产品下线前必须开展雷电冲击耐压试验，验证产品绝缘结构，排查制造缺陷，满足入网检测要求。

场景2：第三方检测/认证机构

电力检测中心、质检院所，用于产品型式试验、认证检测、仲裁试验，出具具备法律效力的检测报告，支撑产品入网认证。

场景3：电网运维与工程建设单位

新建变电站设备交接试验、在运主变/GIS设备诊断性冲击试验，评估设备绝缘老化程度，为状态检修提供依据，提前防范雷击过电压引发的设备击穿事故。

场景4：新能源、轨道交通行业

风电变流器、光伏高压设备、轨道交通牵引设备、避雷器、浪涌保护器（SPD）防雷性能测试，验证新能源装备在雷电冲击下的绝缘可靠性。

场景5：高校、科研院所

高电压绝缘实验室教学、新材料绝缘特性研究、雷电放电机理、过电压防护技术研究，用于科研课题与试验教学。

四、三新电力产品优势

· 模块化积木结构，按需增减级数，后期低成本扩容
· 低电感回路设计，同步放电稳定，波形复现性好
· 全自动测控系统，波形实时采集、自动生成试验报告
· 完善安全联锁保护，适配无局放屏蔽室、高压试验室建设
· 全套配套方案：冲击分压器、数字测量系统、屏蔽室整体试验方案，一站式交付
· 可提供现场安装、调试、人员培训、定期校准维保服务

      雷电冲击电压试验是高压设备绝缘性能的“雷击压力测试”，设备选型直接影响试验数据可信度、试验室资质验收与长期使用成本。武汉三新电力雷电冲击电压发生器，依托多年高压试验设备研发经验，可根据客户试品参数、试验室场地定制整套冲击试验解决方案，助力各行业高压试验室建设与绝缘检测工作。
