一、为什么前期规划很重要
新建高压实验室是一个系统工程，雷电冲击设备只是其中一部分。如果前期规划不到位，会出现：试验室高度不够装不下设备、地面承载不够要加固、供电容量不够要增容、安全距离不够要拆改等问题，既耽误工期又增加成本。
本文从业务定位、设备选型、场地规划、配套规划、预算与实施步骤六个方面，列出新建高压实验室前期必须明确的规划要点，避免走弯路。
二、第一步：明确业务定位与试验范围
业务定位决定了设备等级和投资规模，是所有规划的起点。

实验室类型	主要试品	电压等级	投资规模参考
高校教学实验室	绝缘子、套管、小型电器	400~800kV	中等
变压器厂出厂检测	本厂变压器产品	按本厂最高产品电压	中高
地市级试验所	区域内电气设备	1000~1500kV	中高
省级电科院	电网设备型式试验	1800~2400kV	高
第三方检测机构	各类电气设备（CMA/CNAS）	按认证范围定	高

需要明确的核心问题：
（1）主要做哪些试品？变压器/绝缘子/开关/GIS/电缆？
（2）最高电压等级做到多少？
（3）是做出厂检测、型式试验、还是第三方认证？
（4）未来3~5年业务会不会扩展？要不要预留升级空间？
三、第二步：设备选型规划
3.1 确定核心设备参数

序号	参数项	需要明确的内容
1	最高输出电压	按最高试品LIWL加裕度确定
2	最大储能能量	按最大试品电容计算
3	波形要求	全波/截波/陡波，是否需要操作冲击
4	极性要求	正极性/负极性/双极性
5	自动化程度	手动/半自动/全自动
6	测量系统精度	满足什么标准/认证要求

3.2 预留升级空间
建议设备选型时预留20%~30%的升级空间，例如现在做220kV变压器，未来可能扩展到500kV，设备电压等级和能量等级都要留余量。模块化设计的设备后期可以增加级数和电容，比一步到位省钱。

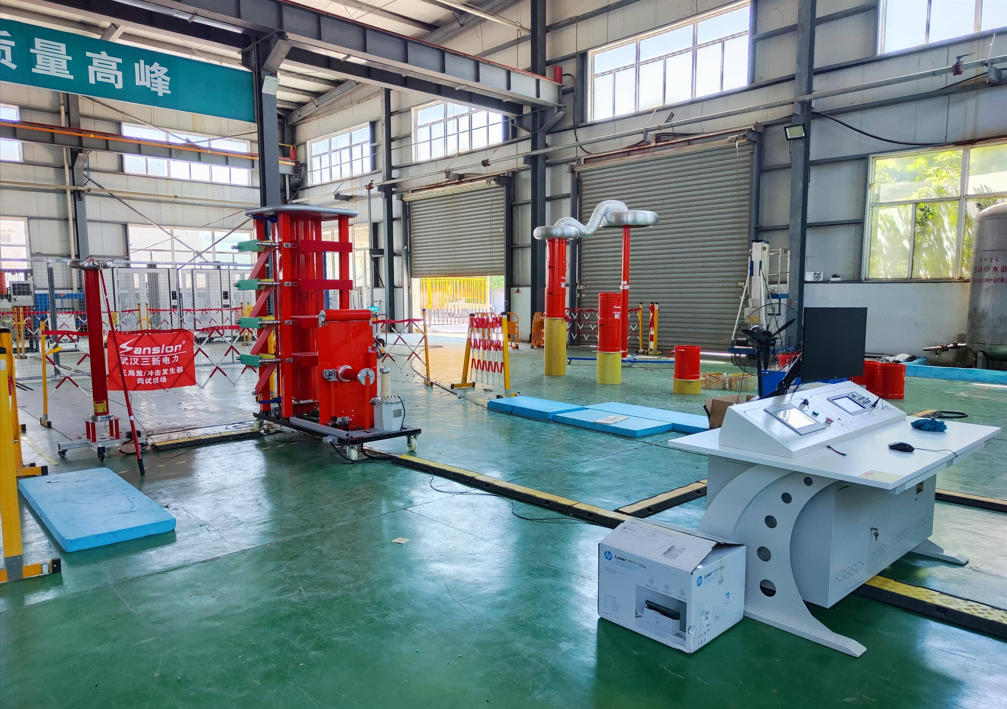

四、第三步：试验室场地规划
场地规划是前期最容易踩坑的环节，必须在土建开工前就确定设备尺寸和安全距离。

规划项	要点说明	参考数据
试验室高度	发生器最高堆级高度+安全距离+吊装空间	中型设备8~12m，大型12~18m
试验室跨度	满足设备摆放+安全距离+试验通道	中型15~20m，大型20~30m
地面承载	大型设备很重，地面要承重	≥1t/m²，大型建议≥2t/m²
吊装条件	安装和换试品需要行车/吊装孔	行车吨位按设备重量定
门的尺寸	设备运输和试品进出	宽度≥3m，高度≥4m
温湿度	影响设备性能和测量精度	温度10~30℃，湿度≤75%
海拔修正	海拔>1000m要修正设备参数	按Ka系数放大电压和安全距离

关键提醒：在试验室土建动工前，必须让设备厂家提供设备外形图、安装图、安全距离要求，交给设计院做土建设计，不要凭经验估。
五、第四步：配套系统规划
5.1 供电系统
（1）电源容量：充电电源功率+其他试验设备功率+裕度；
（2）供电稳定性：电压波动不能太大，影响充电精度；
（3）独立接地：试验设备要有独立接地系统，接地电阻≤1Ω。
5.2 安全防护系统
（1）安全围栏+门联锁：试验区域完全封闭；
（2）声光警示：试验时红灯亮、报警器响；
（3）急停按钮：控制室和现场各至少一只；
（4）接地放电棒：试验前后对试品放电接地。
5.3 其他配套设备

类别	包含内容	备注
测量系统	分压器+采集仪+分析软件	与发生器配套选型
调波组件	波前电阻+半峰值电阻+阻尼电阻	多档可调
截波装置	电子截波装置（变压器试验必配）	按试品电压等级选
辅助设备	均压环、扩径导线、接地铜排	成套配置
环境控制	空调、除湿机、温湿度计	保证设备工作环境

六、第五步：预算规划
新建高压实验室的总预算不只是设备采购费，还包括土建、配套、安装、培训等费用。

费用类别	占比参考	说明
雷电冲击发生器主机	30%~40%	主设备
测量与控制系统	15%~20%	分压器+采集+软件
配套设备	10%~15%	调波、截波、安全防护
试验室土建改造	15%~25%	高度、地面、门、吊装
供电与接地工程	5%~10%	增容、接地系统
安装调试与培训	3%~5%	现场安装、人员培训
不可预见费	5%~10%	预留应对变更

提醒：不要只做设备采购预算，土建和配套费用往往占总投资的30%~40%，前期不规划好，后期预算会超很多。
七、第六步：实施步骤与时间节点

阶段	主要工作	周期参考
第一阶段：需求确认	明确业务范围、试品类型、电压等级、预算	1~2个月
第二阶段：方案设计	设备选型方案、场地要求、配套方案	1~2个月
第三阶段：土建施工	试验室建设、供电接地、安全设施	3~6个月
第四阶段：设备采购	招标、订货、生产制造	3~5个月
第五阶段：安装调试	设备进场、安装、调波、试运行	1~2个月
第六阶段：验收认证	计量校准、人员培训、CMA/CNAS认证	2~3个月

总周期参考：从规划到建成投用，一般需要12~18个月。建议尽早启动设备厂家的前期介入，让厂家参与场地规划，避免土建完工后设备装不进去。
八、前期规划常见踩坑点

踩坑点	后果	避免方法
试验室高度不够	设备装不下，要拆顶加高	动工前要设备厂家提供外形尺寸图
地面承载不够	设备下沉、地面开裂	按设备重量设计地面承载
供电容量不够	充电时跳闸，影响精度	前期核算总用电容量，必要时增容
安全距离不够	试验时对地放电，无法升压	按最高输出电压设计安全距离
只买主机不配测量系统	后期还要补采购，价格更高	整套系统一起采购
没有预留升级空间	业务扩展时要换整机	选模块化设计，预留升级余地

      三新电力可为新建高压实验室提供前期规划咨询服务，包括设备选型建议、场地要求、配套方案、预算参考和实施计划，帮助客户少走弯路。
