模块化雷电冲击发生器优势与适用项目

摘要：一、什么是模块化雷电冲击发生器 模块化雷电冲击发生器采用积木式（Marx回路）结构设计，每一级为一个独立的标准模块（通常为100kV/级），由主电容器、球隙、充电电阻、调波电阻和均压环组成。各级模块通过标准化接口串联组成完整的发生...

一、什么是模块化雷电冲击发生器
模块化雷电冲击发生器采用积木式（Marx回路）结构设计，每一级为一个独立的标准模块（通常为100kV/级），由主电容器、球隙、充电电阻、调波电阻和均压环组成。各级模块通过标准化接口串联组成完整的发生器。
与传统一体式发生器相比，模块化设计的核心特点是：每一级都是独立可拆装的单元，可根据需要增减级数，也可在单级内并联电容来提升能量等级。 1.1 基本结构
（1）标准模块：每级额定电压100kV，级电容0.5~1.0μF，干式全绝缘封装；
（2）串联方式：各级模块通过支撑绝缘立柱和连接母线串联堆叠；
（3）扩展方式：增加级数提升电压，并联电容提升能量；
（4）控制系统：统一的充电电源、触发系统和测量系统。
二、模块化设计的六大核心优势
2.1 优势一：灵活扩展，按需配置
模块化设计最突出的优势是灵活性。用户可以根据当前业务需求选择合适的级数配置，不需要一次性投资最高规格的设备。例如：
（1）初期配置4级（400kV/10kJ），满足35kV及以下设备试验；
（2）业务扩展后增加4级，升级为8级（800kV/20kJ），覆盖110kV设备；
（3）未来继续增加至12~15级，达到1200~1500kV，满足220kV以上设备试验。
整个过程只需要增加标准模块，原有设备和控制系统继续使用，升级成本远低于整体更换。
2.2 优势二：运输安装方便
一体式大型冲击发生器体积大、重量重，运输和安装都非常困难。模块化设计可以分体运输，现场组装：
（1）单级模块尺寸小、重量轻，普通货车即可运输；
（2）现场组装简单，标准化接口对接即可；
（3）适合场地受限、无法整体吊装的试验室；
（4）可移动设计，支持现场试验和移动式试验室。
2.3 优势三：维护方便，可靠性高
模块化结构将故障影响范围降到最小：
（1）单级模块故障不影响其他级，可单独更换；
（2）故障定位快，哪一级出问题一目了然；
（3）备件通用，同规格模块可互换；
（4）维修时只需更换故障级，不需要整体停机大修。
2.4 优势四：能量升级灵活
除了通过增加级数提升电压，还可以通过在单级内并联电容来提升能量等级：
（1）基础配置：每级0.5μF，总能量较低；
（2）能量升级：在单级内再并联一个0.5μF电容，每级变为1.0μF，总能量翻倍；
（3）这种方式不需要增加级数和高度，只增加单级重量，适合需要大能量但场地高度受限的情况。
2.5 优势五：成本优化，分期投资
对于预算有限的用户，模块化设计提供了分期投资的可能：
（1）初期投资小，先满足当前业务需求；
（2）避免过度配置造成的资金浪费；
（3）后期根据业务发展逐步升级，资金压力分散；
（4）设备利用率高，不会出现“大马拉小车”的情况。
2.6 优势六：适应性强，覆盖范围广
模块化发生器可以通过不同的组合方式，覆盖从低压到高压、从小容量到大容量的广泛试品范围：
（1）少级数：低电压、小能量，适合绝缘子、套管等小电容试品；
（2）多数数+并联电容：高电压、大能量，适合大型变压器、长电缆等大电容试品；
（3）一套设备覆盖多种业务场景，提高设备利用率。
三、模块化与一体式发生器对比

对比项	模块化（积木式）	一体式（整体式）
电压扩展	通过增加级数灵活扩展	固定电压，扩展困难
能量升级	单级并联电容即可提升	整体更换，成本高
运输安装	分体运输，现场组装	整体运输，需吊装
维护维修	单级故障单独更换	整体停机维修
初期投资	小，按需配置	大，一步到位
场地要求	高度可逐步增加	一次性满足最高高度
设备利用率	高，按需使用	可能闲置部分能力
适用场景	分期建设、业务扩展	业务明确、一步到位

四、模块化发生器适合哪些项目

序号	项目类型	适用原因	典型用户
1	分期建设的试验室	预算有限，先建基础型，后期逐步升级	新建试验室、高校实验室
2	业务范围不确定的机构	未来可能扩展电压等级，模块化可灵活适配	第三方检测机构、新成立检测公司
3	产品系列不断升级的制造企业	产品电压等级不断提高，设备需同步升级	电力设备制造厂
4	场地受限的试验室	无法一次性安装高大设备，分体组装更灵活	旧厂房改造、室内高度受限
5	移动试验室/现场试验	需要可拆装、可运输的设备	车载移动试验室、现场检测服务
6	高校/科研机构	试验需求多样，需要灵活配置不同参数	大学高压实验室、科研院所
7	多业务综合检测机构	需要覆盖多种试品和电压等级	综合检测中心、电科院
8	预算紧张但需预留扩展的项目	初期投资小，后期有资金后再升级	地市级试验所、县级检测站

五、三新电力模块化产品系列

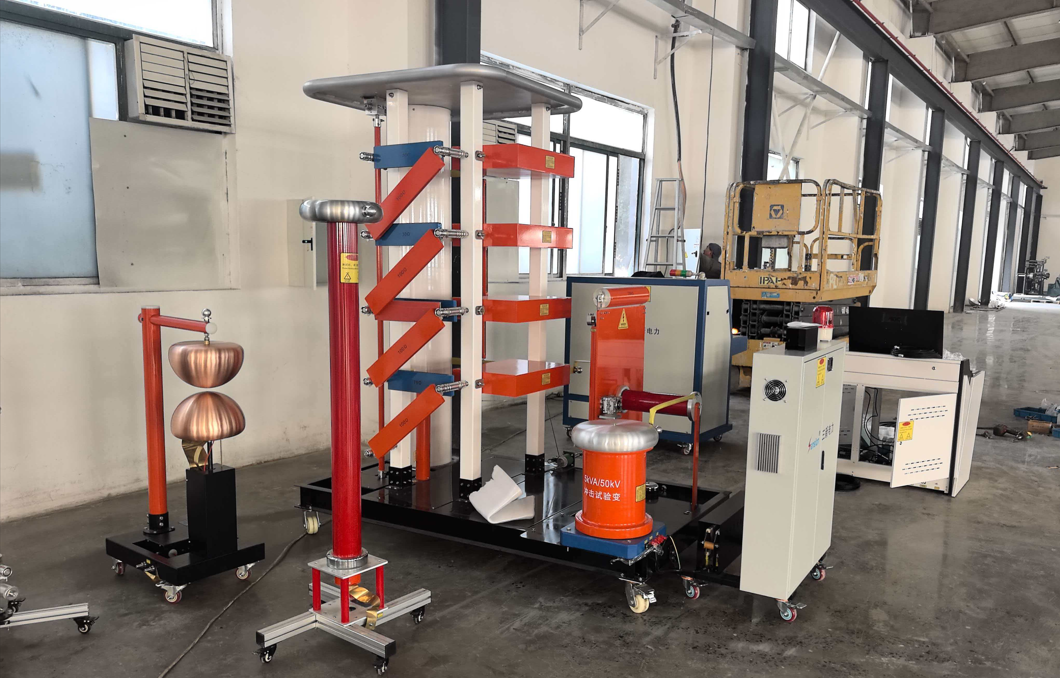

三新电力SXCF系列冲击电压发生器采用模块化积木式设计，每级标准模块100kV，级电容0.5~1.0μF，干式全绝缘封装。用户可根据需求自由组合：

组合方式	级数	标称电压	标称能量	适用场景
基础型	4级	400kV	10kJ	10~35kV配网设备试验
标准型	8级	800kV	20kJ	35~110kV输变电设备试验
大型	12级	1200kV	30kJ	110~220kV设备试验
大型+并联	12级（每级1.0μF）	1200kV	60kJ	大电容试品（变压器、电缆）
特大型	15级	1500kV	40kJ	220kV设备试验
特大型+并联	15级（每级1.0μF）	1500kV	80kJ	大型变压器、长电缆试验

三新电力模块化冲击电压发生器的技术特点：
（1）采用瑞士HAEFELY经典回路设计，结构紧凑，固有电感小，调波方便；
（2）干式全绝缘电容，无漏油、无变形，使用寿命长；
（3）全光纤测控通讯，抗干扰能力强，安全性高；
（4）全自动控制系统，支持波形自动分析和报告生成；
（5）模块化设计，后期增加级数或并联电容升级方便。
如需了解具体的配置方案和报价，欢迎联系三新电力技术团队获取定制化建议。
