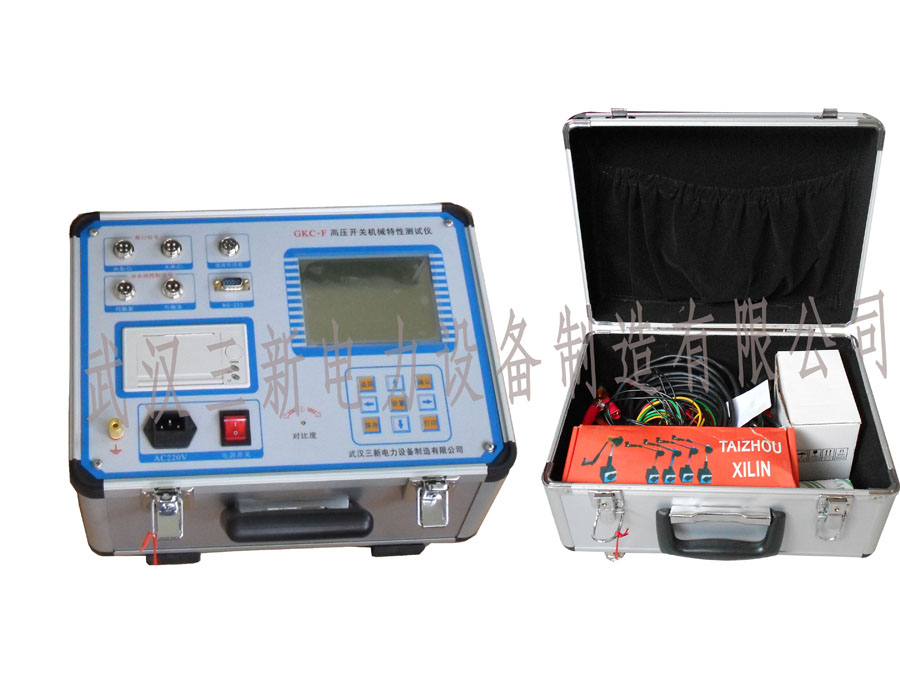

高压开关机械特性试验

断路器的三相触头应尽量做到同时跳开和同时闭合。如果分合严重不同期将造成线路或用电设备的非全相接入或切除，可能导致危害设备绝缘的过电压，对触头也会带来很大损伤。因此，在交接或大修时必须对断路器的三相同期性进行测量。

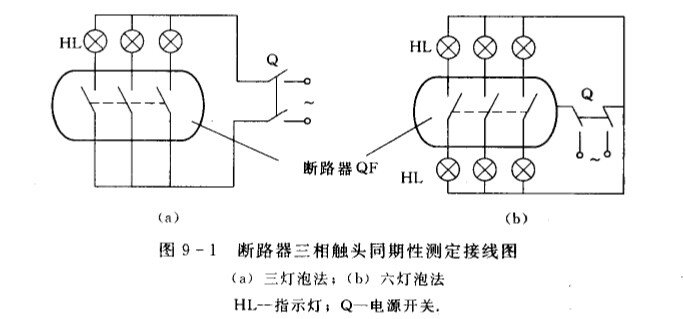

如图9—1所示，试验时采用手动慢合慢分，待触头刚合的瞬间在对应相的提升杆上划上一个记号，后测量各记号的距离。先亮的(或先熄的)和后亮(或后熄的)灯泡之间的距离为Zui大合闸(或分闸)误差。如果误差过大，应进行调整，直至灯泡同时亮(或同时熄)为止。试验时使用的电源电压好36V交流电较安全。如果使用220v交流电源，应注意安全，防止触电。

本页面提供的下载报告为真空断路器交接试验报告，更多高压开关试验报告统一格式下载详见：http://www.whsxdl.com/report/gykg.html

测量断路器的分、合闸时间应在产品额定操作电压、液压下进行。实测数值应符合产品技术条件的规定。

测量断路器分、合闸速度，应符合下列规定：

1  测量应在产品额定操作电压、液压下进行，实测数值应符合产品技术条件的规定；产品无要求时，可不进行；

2  电压等级在15kV及以下电压等级的断路器，除发电机出线断路器和与发电机主母线相连的断路器、主变压器出线断路器应进行速度测量外，其余的可不进行。

注意事项

(1)测量时油箱中的要注满，在油箱中无油或油箱落下后测量时，取测得的速度比  有油时大15％一20％。

(2)直流操作电压为额定值，否则对测量结果有影响。

(3)在测量以前，对触头的行程要用手动缓慢的分、合闸方法进行实际测量，包括触头的接触行程、触头在灭弧室内行程与绝缘油中的行程与缓冲器的行程等。

(4)在对测量结果进行分析时，要考虑各种条件对测量结果的影响。如有油还是无油，操作电压的高低及测量时的温度(好在温度为10～35℃时测量)等。

(1)三相刀闸的质量要好，要求操作灵活，接触良好。

(2)操作刀闸的速度要快，要求保证三相同时接通与断开，否则产生较大误差。

(3)断路器的分、合闸线圈及接触器线圈只允许短时带电，试验完毕后，立即断开电源，防止将线圈烧坏。

分、合闸速度的重要性

断路器工作情况的好坏与其分、合闸速度有密切关系。如果分闸速度低，电弧熄灭的时间就增长，断路器的触头就会烧伤，油的汽化增多，引起喷油或爆炸事故。

如果触头开始闭合瞬间的速度低，将会引起触头振动，甚至会出现停滞现象，使触头烧黏起来。

在运行中由于机构调整不当，脏污、卡涩、润滑油缺少及质量不好，或者因使用的润滑油与季节的气温条件有关系以及就他种种原因均能使合闸速度降低。

对于电动操作的断路器，它的分、合闸速度还与操作电源的电压有关。电压低了会使操作机构动作变慢，有台不上闸的危险；如果电压过高，不仅影响断路器的性能，还会导致冲击力过大，降低使用寿命。因此，在作断路器的速度特性试验时，应在额定操作电压(气压、液压)下进行。操作额定电压是指在线圈端子L测得的电压。
