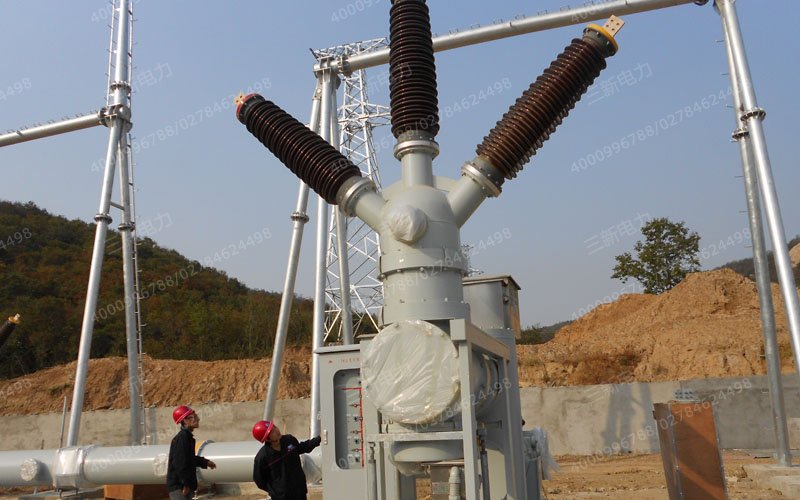

互感器的绝缘电阻试验

电流互感器

测量电流互感器的绝缘电阻时，测量一次绕组时使用2500V摇表，二次绕组使用1000V或500V摇表。非测试绕组成全部短路接地。

测量时应考虑湿度、温度与套管表面脏污对绝缘电阻的影响。

电压互感器

10～35kV级的TV一般为全绝缘，其绝缘电阻的测量与变压器相同；110kV及以上的电磁式TV均为串级式结构，其一次绕组的接地端与二、三次绕组端子通过同一块端子板引出，因此在测量一次绕组对二、三次绕组及地绝缘电阻时，如果端子板表面受潮或有污秽，则绝缘电阻显然很低，在测量时应先将端子板处理干净或用电吹风吹干，然后进行测量。

电容式TV绝缘电阻的测量应分别测量主电容C₁、分压电容C₂与电压互感器的绝缘电阻。

测量TV的绝缘电阻时，一次绕组使用2500V摇表，二次绕组使用1000V摇表，并将所有非被试绕组短路接地。

绝缘电阻值不应低于出厂值或初始值的70%，Q/CSGl0007—2004与GB50150—1991设有规定绝缘电阻，可根据历次试验结果的比较来判断绝缘情况。

本页面提供的下载报告为电容式电压互感器交接试验报告，更多互感器试验报告统一格式下载详见：http://www.whsxdl.com/report/hgq.html

GB50150—1991与Q/CSG10007—2004规定：测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻时，电压等级为500kV的电流互感器尚应测量一次绕组间的绝缘电阻，但由于结构原因而无法测量时可不进行；35kV及以上的互感器绝缘电阻值与产品出厂试验值比较也无明显差别，检修时一般不低于出厂值或初始值的70％；电容型电流互感末屏绝缘电阻不宜小于1000MΩ。

注：对电容式电流互感器

(1)主屏间的绝缘电阻测量。主屏间的绝缘电阻指一次芯线对末屏端间的电阻，测量时芯线接兆欧表的L端，末屏端接兆欧表的E端，用2500V摇表测量。绝缘电阻的兆欧值一般较高(数千兆欧以上)，即使绝缘层的表而受潮，其总体兆欧值仍很高，只有当绝缘层的受潮很深时，绝缘电阻才会有所降低，故用测量绝缘电阻来判断这种形式的电流互感器是否受潮是很不灵敏的，而应测量其末屏对地的绝缘电阻。

(2)末屏对地的绝缘电阻测量。电容式电流互感器的末屏处在油箱的底部，它们与地之间仅末屏的外层绝缘和u形板绝缘相连，当互感器受潮，其水分积在油箱底部时，末群与箱底间的绝缘受潮为严重，使绝缘电阻值下降。Q/CSG10007—2004中规定束屏的绝缘电阻值不宜小于1000MΩ，测量时末屏端接兆欧表L端，接地端接兆欧表E端，用2500V兆欧表。

1  测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于1000MΩ；

2  测量电流互感器一次绕组段间的绝缘电阻，绝缘电阻值不宜低于1000MΩ，但由于结构原因而无法测量时可不进行；

3  测量电容式电流互感器的末屏及电压互感器接地端(N)对外壳(地)的绝缘电阻，绝缘电阻值不宜小于1000MΩ。若末屏对地绝缘电阻小于1000MΩ时，应测量其tanδ；

4  绝缘电阻测量应使用2500V兆欧表。
