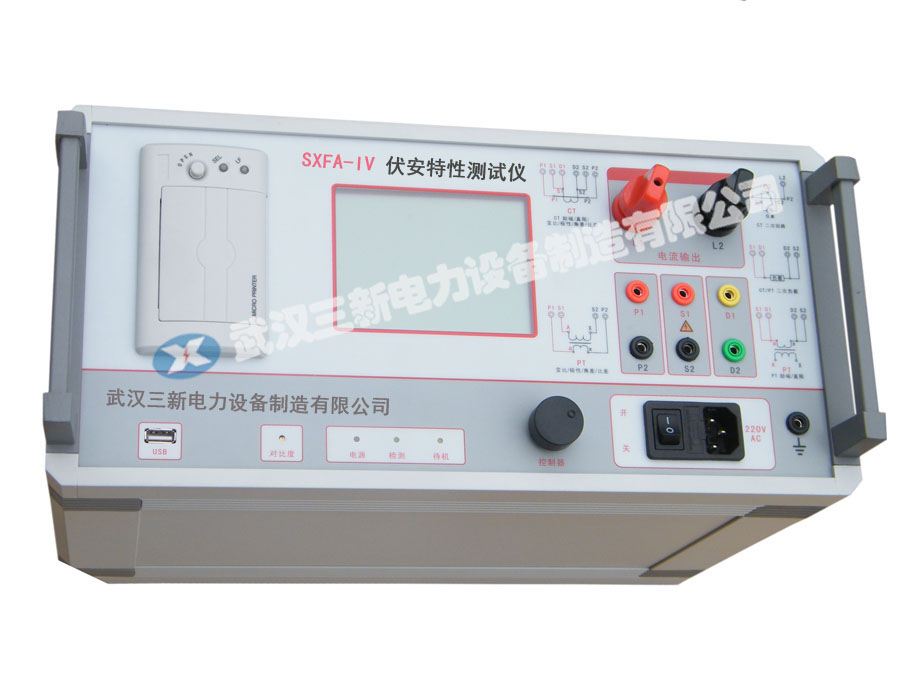

互感器伏安特性试验

电流互感器的伏安特性试验是指一次侧开路，二次侧电流与所加电压的关系试验，实际上就是铁心的磁化曲线试验。做这项试验的主要目的是检查电流互感器二次绕组有否层间短路，并为继电保护提供数据。

本页面提供的下载报告为电容式电压互感器交接试验报告，更多互感器试验报告统一格式下载详见：http://www.whsxdl.com/report/hgq.html

1  用于励磁曲线测量的仪表为方均根值表，若发生测量结与出厂试验报告和型式试验报告有较大出入(>30%)时，应核使用的仪表种类是否正确；

2  一般情况下，励磁曲线测量点为额定电压的20%、50%、80%、100%和120%。对于中性点直接接地的电压互感器(N端接地)，电压等级35kV及以下电压等级的电压互感器高测量为190%；电压等级66kV及以上的电压互感器高测量点150%。

3  对于额定电压测量点(100%)，励磁电流不宜大于其出试验报告和型式试验报告的测量值的30%，同批次、同型号、同格电压互感器此点的励磁电流不宜相差30%。

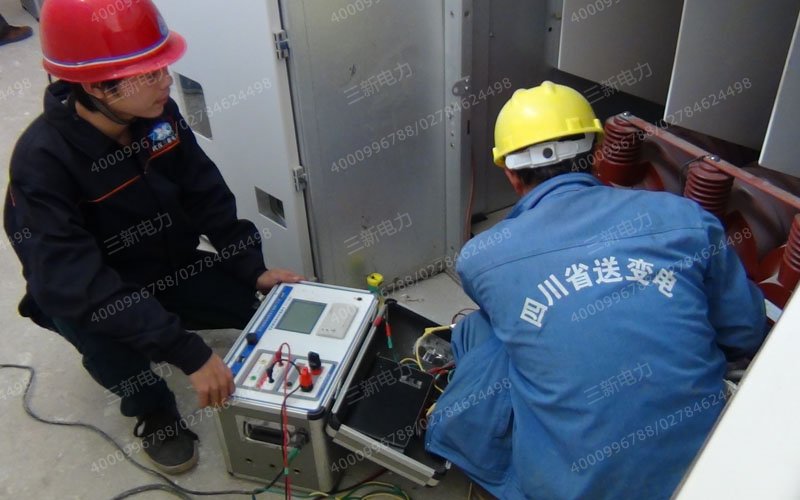

如果TA的二次线已经接好，应将二次侧接地线拆除，以免造成短路。升压过程中应均匀地、由小到大地升上去，中途不能降压后再升压，以免因磁滞回线的影响使测量准确度降低，读数可以电流为准。

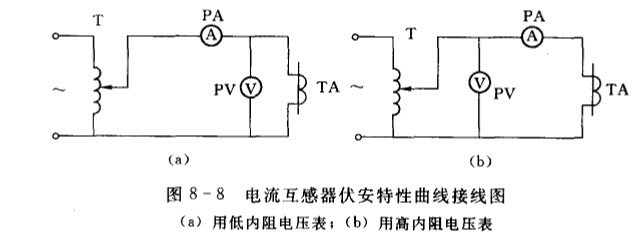

试验仪表的选择对测量结果有较大影响。如果电压表的内阻较大，应采用图8—8(b)的接线。因为此时电压表的分流较小，电流表测得的电流包括电压表的分流，测出电流的精度较高；如果电压表的内阻较低，则宜采用嘲8-8(a)的接线。

如果TA有两个以上二次绕组，非被试绕组均应开路；若两个绕组不在同一铁心上，则非被绕组应短路或接电流表。将测得的电流电压值绘成伏安特性曲线，再与制造厂给出的曲线相比较，应无明显差别。如果在相同的电流值下，测得电压值偏低，则说明TA有层间短路，应认真检查。

TA在运行中，若二次侧开路，且通过短路电流时，或在试验中切断大电流之后，都有可能在铁心中残留剩磁·从而使TA的变比谩差和角误差增大．因此，在做各项斌验之前和做完全部试验之后，均应对TA进行退磁。退磁的方法根多，常用的方法是将一次侧绕组开路，从二次侧通入(0.2～0.5)倍额定电流t由高值均匀降到零，时间不少于10s，并且在切断电源之前，将二次绕组先短路。如此重复2～3次即可。
