高压电缆无局放试验

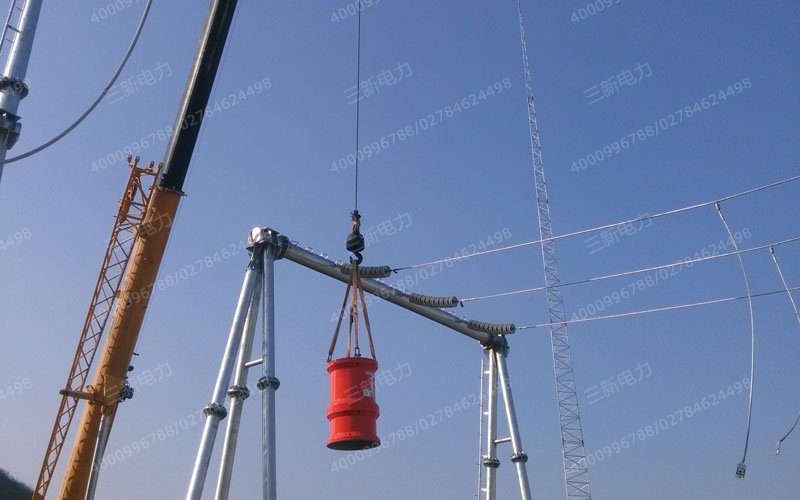

鉴于交联聚乙烯绝缘电缆，在施加高于额定电压的电压或耐压试验后有积累效应使电缆寿命缩短的特点，故在预防性试验时，不应施加高于额定电压的任何电压。但这类电缆因随树枝性老化而导致电缆击穿的事故占有相当大的比例，为此每年应进行预防性试验，在特殊情况下还需缩短试验周期。

本页面提供的下载报告为电力电缆交接试验报告，更多电力电缆试验报告统一格式下载详见：http://www.whsxdl.com/report/dl.html

电缆局部放电测量时的试验电压与放电量标准

 (1)试验电压施加于导体与屏蔽层之间。

(2)试验电压先施加1.5U_N(U_N为电缆额定电压)，持续1min；然后缓慢下降到1.25 U_N进行测量。

(3)局部放电量标准为：聚氯乙烯绝缘电缆（U_N =6kV）为40pC；聚乙烯绝缘电缆（U_N =6~35kV）为20pC；交联聚乙烯绝缘电缆（U_N =6~35kV为20pC）

电缆局部放电不同于集中电容，应考虑放电脉冲滑电缆长度的传播特性．如图1所示。电缆AB段的k点发生局部放电，假定向A端传播的q/2脉冲电荷经l_y，电缆长度

直接进入检测仪PC，称为源脉冲；另一个q/2脉冲向B端传播，经l_x电缆长度至电缆末端(末端如果是悬空)，则反射回来经电缆全长l而延时进人Z与PC，称这个脉冲为反射脉冲。这两个放电脉冲进人检测阻抗Z与检测仪PC的时间间隔△t为△t=2l_x/v式中V—— 脉冲波在电缆中的传播速度，取150～l 70m/μs。

当△t小于检测仪的带宽时，两个脉冲信号就会重叠，如果重叠后检测仪显示的波形幅值比单个脉冲大，称为这种重叠效应为正叠加；反之．幅值比单个脉冲小为负叠加。显然，前者实测的放电量比试品实际放电量大，则在鉴定产品属于偏安全误差；而后者实测的放电量比试品实际放电量小，属偏危险误差。因而负叠加是不允许的，应设法消除与避免。因此，测量电缆用的局部放电检测仪应该预先用双脉冲发生器校验其叠加特性。如果在校验时，改变双脉冲发生器的两个脉冲的间隔时间△t的整个过程中，检测仪显示的波形没有出现负叠加，称该检测仪具有a响应特性，在测量电缆局部放电时，可不采取任何措施即可进行测量；如果出现有负叠加，称该检测仪具有p响应特性，采用这种检测仪测量电缆局部放电时，一般都要采取防止反射波的措施。其方法有以下两种。

(1)在电缆末端接有与电缆匹配的阻抗，使脉冲波到达电缆末端不再发生反射。匹配阻抗可以采用RC和RCL回路。

(2)局部放电检测仪附设有反射抑制装置，当电源脉冲信号到达检测仪后，自动闭锁，阻止来自电缆末端的反射脉冲波进入检测仪。

测试回路校正方法

如图l0一2所示，检测仪接在电缆A端，在升压前用标准发生器分别在电缆A、B两端注入相同已知电荷量q，则检测仪响应分别为a₁、a₂，若均以幅值高度毫米(mm)为单位，则刻度系数K为K=q/a₁ (pC/mm)。

考虑衰减效应的修正因数F为当a₂≥a₁时，F=1；当a₂＜a₁时，F=a₁/a₂。

升压后，检测仪应分别在A、B两端进行测量，取Zui大幅值的一端读数R_max(mm）则Q_max=KR_max，电缆实际放电量为q=Q_maxF
