高压绝缘子工频耐压试验

 交流耐压试验是判断绝缘子抗电强度直接的方法。在交接试验时必须进行该项试验；预防性试验时，可用它代替绝缘电阻测量与电压分布的测量，或用它来后判定由这些方法检出的绝缘子。对于单元件的支柱绝缘子，交流耐压试验仍是目前简单和有效的试验方法。

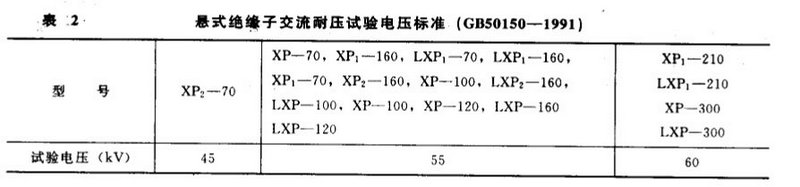

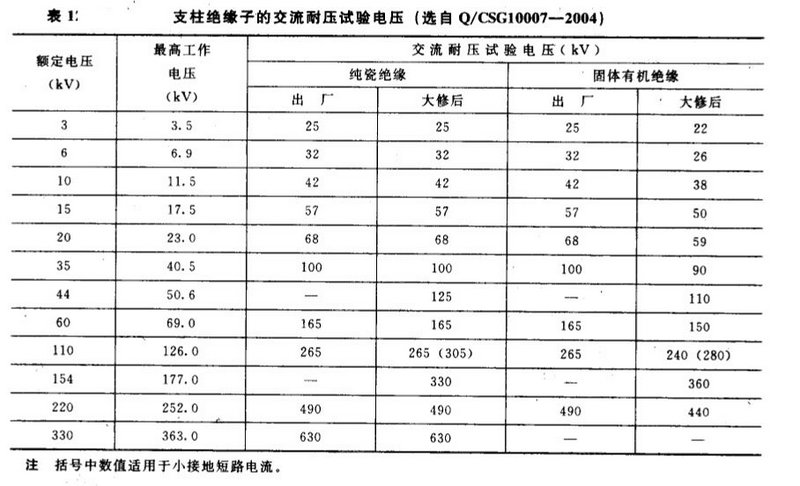

各级电压的支柱绝缘子与悬式绝缘子的交流耐压试验电压标准见表1与表2交流耐压试验方法参见以上章节有关内容。

本页面提供的下载报告为悬式绝缘子和支柱绝缘子交接试验报告，更多绝缘子试验报告统一格式下载详见：http://www.whsxdl.com/report/jyz.html

1  35kV及以下电压等级的支柱绝缘子，可在母线安装完毕后一起进行，试验电压应符合本标准附录A的规定；

2  35kV多元件支柱绝缘子的交流耐压试验值，应符合下列规定：

1) 两个胶合元件者，每元件50kV；

2) 三个胶合元件者，每元件34kV。

3  悬式绝缘子的交流耐压试验电压均取60kV。

机械破坏负荷为60～300kN的盘形悬式绝缘子交流耐压均取60kV；35kV多元件支柱绝缘子交流耐压试验值应符台下列规定：①两个胶合元件者，每元件50kV；②三个胶合元件者，每元件34kV。

对于运行中的35kV变电站内的支柱绝缘子，可以连同母线一起进行整体耐压试验，试验电压为100kV，时间1min。耐压后，必须对每个胶合元件分别摇测绝缘电阻，以查出不台格的绝缘子。
