电流互感器的励磁特性试验

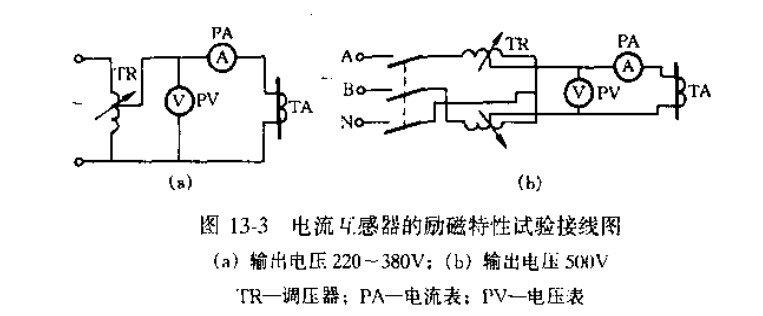

电流互感器的磁力特性试验接线如图13-3所示。

试验时电压从零向上递升，以电流为基准，读取电压值，直至额定电流。若对特性曲线有特殊要求而需要继续增加电流时，应迅速读数，以免绕组过热。

测量电流互感器的励磁特性的目的是：可用此特性计算10％误差曲线，可以校核用于继电保护的电流互感器的特性是否符合要求，并从励磁特性发现一次绕组有无匝间短路。

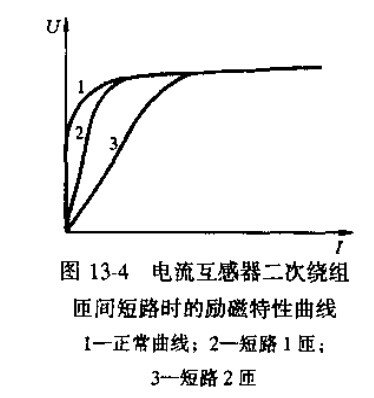

当电流互感器一次绕组有匝间短路时，其励磁特性在开始部分电流较正常的略低，如图13—4中曲线2或3所示，因此在录制励磁特性时，在开始部分多测几点。

当电流互感器一次电流较大，励磁电压也高时，可用13—3(b)的试验接线，输出电压可增至500V左右。但所读取的励磁电流值仍只为毫安级，在试验时对仪表的选用要加以注意。

根据规程规定，电流互感器只对继电保护有特性要求时才进行该项试验，但在调试工作中，当对测量用的电流互感器发生怀疑时。也可测量该电流互感器的励磁特性，以供分析。
